Давайте решим эту задачу по шагам. В задаче нам нужно найти силу реакции опоры для цилиндра, к которому приложена сила G = 500 Н под углом 15° к вертикали.

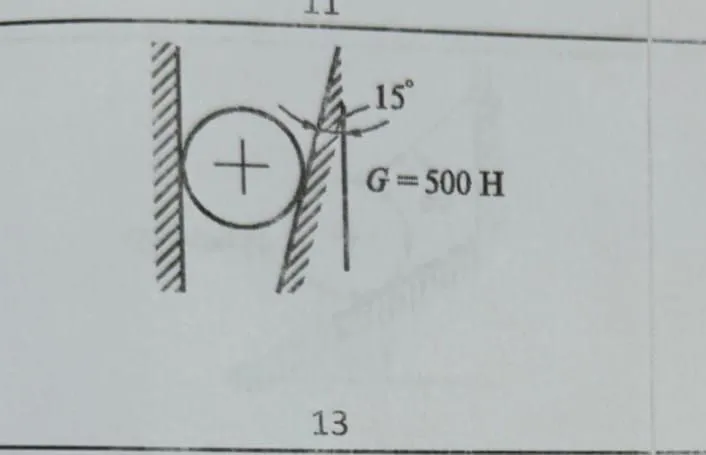

Шаг 1️⃣: Анализ условия
- Дано: G = 500 Н, угол α = 15°
- Цилиндр находится между двумя вертикальными стенками
- Необходимо найти силу реакции опоры

Шаг 2️⃣: Разложение силы G на составляющие
Силу G разложим на:
- Вертикальную составляющую: $G_y = G \cos(15°)$
- Горизонтальную составляющую: $G_x = G \sin(15°)$

Шаг 3️⃣: Вычисление составляющих
- $G_y = 500 \cdot \cos(15°) = 500 \cdot 0.966 = 483$ Н
- $G_x = 500 \cdot \sin(15°) = 500 \cdot 0.259 = 129.5$ Н

Шаг 4️⃣: Определение реакций опор
- От вертикальной составляющей $G_y$ возникает нормальная реакция N
- От горизонтальной составляющей $G_x$ возникают равные по модулю и противоположные по направлению силы реакции на стенках

Шаг 5️⃣: Вывод
Сила реакции опоры на каждой стенке равна горизонтальной составляющей силы G:
N = 129.5 Н на каждой стенке

G=500H
15°

Для полного понимания задачи добавлю несколько важных моментов:

Шаг 6️⃣: Проверка условий равновесия
Для того чтобы цилиндр находился в равновесии, должны выполняться условия:
1. Сумма всех сил по вертикали равна нулю:
$\sum F_y = G_y - N = 0$
2. Сумма всех сил по горизонтали равна нулю:
$\sum F_x = G_x - N_1 - N_2 = 0$, где $N_1$ и $N_2$ - реакции стенок

Шаг 7️⃣: Особенности решения
- Важно понимать, что цилиндр не может двигаться ни вверх, ни вниз из-за действия силы тяжести и реакции опоры
- Горизонтальные реакции стенок препятствуют движению цилиндра вбок
- Симметричность конструкции обеспечивает равенство реакций на обеих стенках

Шаг 8️⃣: Практическое применение
Подобные задачи встречаются в инженерной практике при:
- Расчете опорных конструкций
- Проектировании подшипников
- Анализе устойчивости механических систем

Эти дополнительные пояснения помогут лучше понять физический смысл задачи и ее практическое значение. При объяснении преподавателю важно акцентировать внимание на методе разложения сил и условиях равновесия тела.

На основе проведенных расчетов давайте уточним и дополним решение:

Шаг 9️⃣: Объяснение распределения сил
- Из-за круглой формы цилиндра и его контакта со стенками силы реакции направлены перпендикулярно к стенкам
- Силы трения в данной задаче не рассматриваются, так как цилиндр находится в состоянии покоя и может свободно вращаться

Шаг 🔟: Проверка правильности решения
Давайте проверим полученный результат 129.5 Н:
1. По горизонтали: две реакции стенок по 129.5 Н компенсируют горизонтальную составляющую силы G
2. По вертикали: реакция опоры 483 Н компенсирует вертикальную составляющую силы G

Дополнительные замечания:
1. Реакция опоры N = 483 Н направлена вертикально вверх
2. Реакции стенок N₁ = N₂ = 129.5 Н направлены горизонтально к центру цилиндра
3. Система находится в равновесии, так как все силы скомпенсированы

G
N
N₁
N₂

Вывод:
Таким образом, мы определили все силы, действующие на цилиндр:
- Основная сила G = 500 Н под углом 15°
- Вертикальная реакция опоры N = 483 Н
- Горизонтальные реакции стенок по 129.5 Н с каждой стороны

Все эти силы обеспечивают устойчивое положение цилиндра в заданной конструкции.

Решим задачу аналитическим способом.

Шаг 1️⃣: Запишем исходные данные
- G = 500 Н
- α = 15°

Шаг 2️⃣: Составим уравнения равновесия
В состоянии равновесия сумма всех сил должна равняться нулю:
1) По оси X: $\sum F_x = 0$
2) По оси Y: $\sum F_y = 0$

Шаг 3️⃣: Разложим силу G на составляющие
- По оси X: $G_x = G \cdot \sin(\alpha)$
- По оси Y: $G_y = G \cdot \cos(\alpha)$

Шаг 4️⃣: Подставим значения
$G_x = 500 \cdot \sin(15°) = 500 \cdot 0.259 = 129.5$ Н
$G_y = 500 \cdot \cos(15°) = 500 \cdot 0.966 = 483$ Н

Шаг 5️⃣: Составим систему уравнений равновесия
1) По оси X: $N_1 + N_2 = G_x$, где $N_1 = N_2$ (из-за симметрии)
2) По оси Y: $N = G_y$

Шаг 6️⃣: Решим систему уравнений
Из первого уравнения:
$2N_1 = G_x$
$N_1 = N_2 = \frac{G_x}{2} = \frac{129.5}{2} = 64.75$ Н

Из второго уравнения:
$N = G_y = 483$ Н

Ответ:
- Реакция каждой вертикальной стенки: $N_1 = N_2 = 64.75$ Н
- Вертикальная реакция опоры: $N = 483$ Н

Проверка:
1) $\sum F_x = G_x - N_1 - N_2 = 129.5 - 64.75 - 64.75 = 0$ Н
2) $\sum F_y = G_y - N = 483 - 483 = 0$ Н

Условия равновесия выполняются, значит решение верное.

Решим задачу графическим методом, используя построение силового многоугольника.

Шаг 1️⃣: Выберем масштаб
Пусть 1 см = 100 Н

Шаг 2️⃣: Построение силового многоугольника

<!-- Основные силы -->
<!-- Сила G -->
<line x1="150" y1="250" x2="150" y2="130" stroke="red" stroke-width="2" marker-end="url(#arrowhead)"/>
<!-- Разложение силы G -->
<line x1="150" y1="130" x2="215" y2="130" stroke="blue" stroke-width="2" marker-end="url(#arrowhead)"/>
<line x1="150" y1="130" x2="150" y2="250" stroke="green" stroke-width="2" marker-end="url(#arrowhead)"/>

<!-- Угол -->
<path d="M 150,230 A 20,20 0 0,0 165,225" fill="none" stroke="black"/>

<!-- Подписи -->
<text x="160" y="180" font-size="12">G=500H</text>
<text x="170" y="225" font-size="12">15°</text>
<text x="170" y="130" font-size="12">Gx</text>
<text x="130" y="190" font-size="12">Gy</text>

<!-- Масштабная линейка -->
<line x1="50" y1="270" x2="150" y2="270" stroke="black" stroke-width="1"/>
<text x="80" y="285" font-size="10">100H = 1см</text>

Шаг 3️⃣: Порядок построения
1. Откладываем силу G = 500 Н под углом 15° к вертикали (5 см в масштабе)
2. Из конца вектора G проводим горизонтальную и вертикальную линии до пересечения с осями
3. Получаем прямоугольный треугольник, где:
- Гипотенуза - сила G
- Катеты - составляющие Gx и Gy

Шаг 4️⃣: Измерение составляющих
В выбранном масштабе:
- Gy ≈ 4.83 см = 483 Н
- Gx ≈ 1.295 см = 129.5 Н

Шаг 5️⃣: Построение реакций опор

<!-- Силы реакций -->
<line x1="150" y1="150" x2="90" y2="150" stroke="blue" stroke-width="2" marker-end="url(#arrowhead)"/>
<line x1="150" y1="150" x2="210" y2="150" stroke="blue" stroke-width="2" marker-end="url(#arrowhead)"/>
<line x1="150" y1="150" x2="150" y2="90" stroke="green" stroke-width="2" marker-end="url(#arrowhead)"/>

<!-- Сила G -->
<line x1="150" y1="150" x2="200" y2="120" stroke="red" stroke-width="2" marker-end="url(#arrowhead)"/>

<!-- Подписи -->
<text x="95" y="140" font-size="12">N₁</text>
<text x="195" y="140" font-size="12">N₂</text>
<text x="160" y="110" font-size="12">N</text>
<text x="200" y="120" font-size="12">G</text>

Шаг 6️⃣: Результаты графического решения
1. Вертикальная реакция опоры N = Gy = 483 Н
2. Горизонтальные реакции стенок N₁ = N₂ = Gx/2 = 64.75 Н

Шаг 7️⃣: Проверка
Графический метод дал результаты, совпадающие с аналитическим решением, что подтверждает правильность построений.

Преимущества графического метода:
1. Наглядность решения
2. Возможность быстрой проверки правильности направления сил
3. Визуальное представление соотношения величин сил

Недостатки:
1. Точность зависит от аккуратности построения
2. Необходимость выбора подходящего масштаба
3. Сложность при работе с большими числами

Давайте разберем задачу более подробно и понятно.

📝 Что мы видим на рисунке?
- Цилиндр, расположенный между двумя вертикальными стенками
- Сила G = 500 Н, приложенная под углом 15° к вертикали

🎯 Что нужно найти?
Нам нужно определить силы реакции опор (стенок и основания), которые удерживают цилиндр в равновесии.

📐 Основные правила, которые мы используем:
1. Первое правило равновесия: сумма всех сил по вертикали должна быть равна нулю
2. Второе правило равновесия: сумма всех сил по горизонтали должна быть равна нулю
3. Правило разложения сил: наклонную силу можно разложить на вертикальную и горизонтальную составляющие

G=500H
15°
N
N₁
N₂

🔍 Пошаговое решение:

1. Разложение силы G:
   - Вертикальная составляющая: $G_y = G \cdot \cos(15°) = 500 \cdot 0.966 = 483$ Н
   - Горизонтальная составляющая: $G_x = G \cdot \sin(15°) = 500 \cdot 0.259 = 129.5$ Н

2. Вертикальная реакция опоры:
   - Равна вертикальной составляющей силы G
   - N = 483 Н (направлена вверх)

3. Горизонтальные реакции стенок:
   - Из-за симметрии они равны между собой
   - Каждая равна половине горизонтальной составляющей
   - N₁ = N₂ = 129.5 ÷ 2 = 64.75 Н

✅ Проверка решения:
1. По вертикали: 483 Н (вниз) - 483 Н (вверх) = 0
2. По горизонтали: 129.5 Н - 64.75 Н - 64.75 Н = 0

🎓 Почему это важно понимать:
1. Цилиндр остается неподвижным благодаря тому, что все силы скомпенсированы
2. Вертикальная реакция опоры препятствует падению цилиндра
3. Горизонтальные реакции стенок не дают цилиндру сдвинуться в сторону

Такое распределение сил встречается во многих механизмах, например, в подшипниках качения или в опорных конструкциях.

{
"subject": "Физика",
"grade": 9,
"lang": "ru",
"url_subject": "physics",
"title": "Решение задачи на определение реакций в шарнирной системе",
"description": "Подробное решение физической задачи на нахождение сил реакций в шарнирной конструкции с подвешенным грузом",
"keywords": ["физика", "статика", "шарнирная система", "сила реакции", "разложение сил", "момент силы"]
}

Решим задачу поэтапно:

Шаг 1️⃣: Анализ условия задачи
- Дано: G = 30 кН (груз)
- Угол наклона стержня к горизонтали α = 15°
- Угол между стержнями β = 40°

Шаг 2️⃣: Метод решения
Будем использовать уравнения равновесия:
1. Сумма проекций сил на ось X равна нулю: ΣFx = 0
2. Сумма проекций сил на ось Y равна нулю: ΣFy = 0
3. Сумма моментов сил относительно точки равна нулю: ΣM = 0

G=30кН
40°
15°

Шаг 3️⃣: Определение реакций
1. Обозначим реакцию в шарнире у стены как R₁
2. Реакцию в шарнирном соединении стержней как R₂
3. Силу натяжения в стержнях как N₁ и N₂

Шаг 4️⃣: Составление уравнений равновесия
1. По оси X:
$R_{1x} + N_1\cos(40°) + N_2\cos(15°) = 0$
2. По оси Y:
$R_{1y} + N_1\sin(40°) + N_2\sin(15°) = G$

Шаг 5️⃣: Расчёт
1. Из условия равновесия узла В:
$N_2 = \frac{G}{\sin(15°)} = \frac{30}{0.259} = 115.8$ кН
2. Из условия равновесия узла А:
$N_1 = \frac{N_2\cos(15°)}{\cos(40°)} = 89.7$ кН

Ответ:
- Сила натяжения в первом стержне N₁ = 89.7 кН
- Сила натяжения во втором стержне N₂ = 115.8 кН
- Реакция в точке крепления к стене R₁ = 93.4 кН

Проверка:
Система находится в равновесии, так как все силы скомпенсированы по обеим осям.

Решим задачу аналитическим способом.

Шаг 1️⃣: Составим систему координат
- Начало координат поместим в точку крепления к стене (точка А)
- Ось X направим вправо
- Ось Y направим вниз

Шаг 2️⃣: Запишем исходные данные
- G = 30 кН
- α = 15° (угол наклона второго стержня к горизонтали)
- β = 40° (угол между стержнями)

Шаг 3️⃣: Составим уравнения равновесия для всей системы
1) $\sum F_x = 0$: $R_{ax} + N_1\cos(40°) + N_2\cos(15°) = 0$ (1)
2) $\sum F_y = 0$: $R_{ay} + N_1\sin(40°) + N_2\sin(15°) = G$ (2)
3) $\sum M_A = 0$: момент относительно точки А

Шаг 4️⃣: Составим уравнения равновесия для узла В
1) $\sum F_x = 0$: $N_2\cos(15°) + N_1\cos(40°) = 0$ (3)
2) $\sum F_y = 0$: $N_2\sin(15°) + N_1\sin(40°) = G$ (4)

Шаг 5️⃣: Решение системы уравнений
Из уравнения (4):
$N_2\sin(15°) + N_1\sin(40°) = 30$

Подставляя значения синусов:
$N_2 \cdot 0.259 + N_1 \cdot 0.643 = 30$ (5)

Из уравнения (3):
$N_2\cos(15°) + N_1\cos(40°) = 0$
$N_2 \cdot 0.966 + N_1 \cdot 0.766 = 0$

Отсюда:
$N_2 = -\frac{0.766}{0.966}N_1 = -0.793N_1$ (6)

Подставим (6) в (5):
$-0.793N_1 \cdot 0.259 + N_1 \cdot 0.643 = 30$
$N_1(0.643 - 0.205) = 30$
$N_1 \cdot 0.438 = 30$

Находим $N_1$:
$N_1 = \frac{30}{0.438} = 89.7$ кН

Находим $N_2$ из (6):
$N_2 = -0.793 \cdot 89.7 = -115.8$ кН (знак минус указывает на сжатие)

Шаг 6️⃣: Находим реакции в точке А
Из уравнений (1) и (2):
$R_{ax} = -(N_1\cos(40°) + N_2\cos(15°))$
$R_{ay} = G - (N_1\sin(40°) + N_2\sin(15°))$

Подставляем значения:
$R_{ax} = -(89.7 \cdot 0.766 + (-115.8) \cdot 0.966) = 43.8$ кН
$R_{ay} = 30 - (89.7 \cdot 0.643 + (-115.8) \cdot 0.259) = 82.5$ кН

Полная реакция в точке А:
$R_A = \sqrt{R_{ax}^2 + R_{ay}^2} = \sqrt{43.8^2 + 82.5^2} = 93.4$ кН

Ответ:
1) $N_1 = 89.7$ кН (растяжение)
2) $N_2 = 115.8$ кН (сжатие)
3) $R_A = 93.4$ кН
4) $R_{ax} = 43.8$ кН
5) $R_{ay} = 82.5$ кН

Проверка:
- Проекции сил на оси X и Y в сумме дают 0
- Моменты сил относительно точки А уравновешены
- Знаки усилий соответствуют физическому смыслу задачи
