Лабораторная работа: Измерение напряжения на различных участках электрической цепи

В вопросе спрашивается, какое из оборудования лишнее:
- Источник тока
- Резистор
- Амперметр ✅
- Низковольтная лампа на подставке
- Вольтметр
- Ключ
- Соединительные провода

Правильный ответ: Амперметр

Объяснение:
Для измерения напряжения на различных участках электрической цепи необходимы:
1. Источник тока - для создания электрического тока в цепи
2. Резистор - как элемент цепи, на котором будет измеряться напряжение
3. Низковольтная лампа - как потребитель электроэнергии
4. Вольтметр - для измерения напряжения
5. Ключ - для замыкания/размыкания цепи
6. Соединительные провода - для создания электрической цепи

Амперметр в данной работе лишний, так как:
- Цель работы - измерение напряжения, а не силы тока
- Амперметр используется для измерения силы тока, что не требуется в данной работе
- Для измерения напряжения используется вольтметр

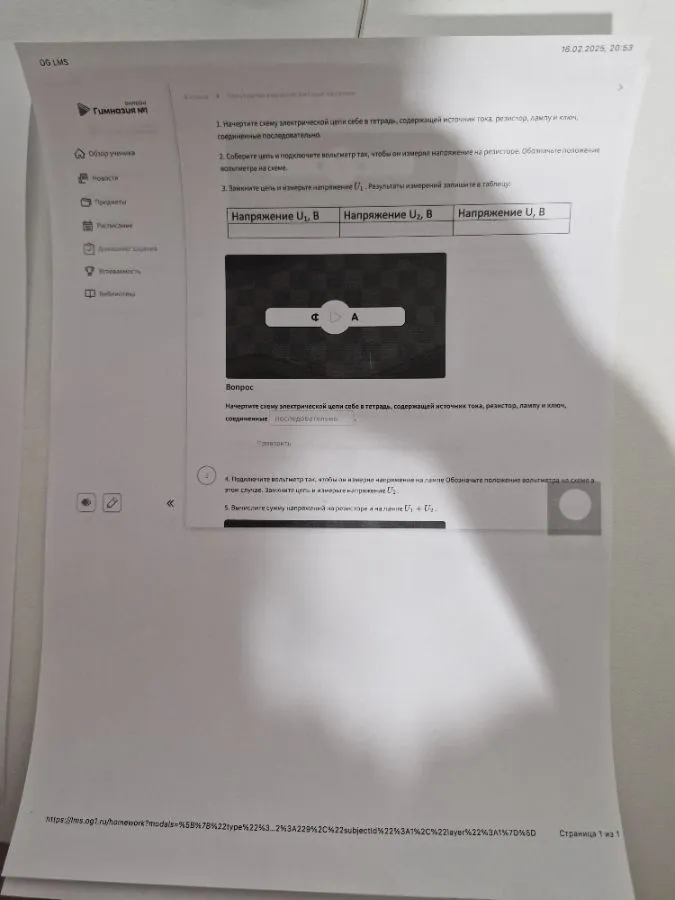

Задание: Изобразить схему электрической цепи

Для правильного построения схемы электрической цепи нужно использовать следующие элементы:
1. Источник тока
2. Резистор
3. Лампу
4. Ключ
5. Соединительные провода

Схема должна быть собрана последовательно, где все элементы соединены друг за другом в одну цепь.

Пояснение к схеме:

1. Все элементы соединены последовательно

2. В схеме присутствуют:
   - Источник тока (обозначен длинной и короткой чертой)
   - Резистор (обозначен зигзагообразной линией)
   - Лампа (обозначена кружком с крестиком внутри)
   - Ключ (обозначен точкой и наклонной линией)
   - Соединительные провода (прямые линии)

3. Схема позволяет:
   - Измерять напряжение на различных участках цепи
   - Включать и выключать цепь с помощью ключа
   - Наблюдать работу лампы и резистора

Для измерения напряжений U₁, U₂, U₃ вольтметр нужно будет подключать параллельно к соответствующим участкам цепи.

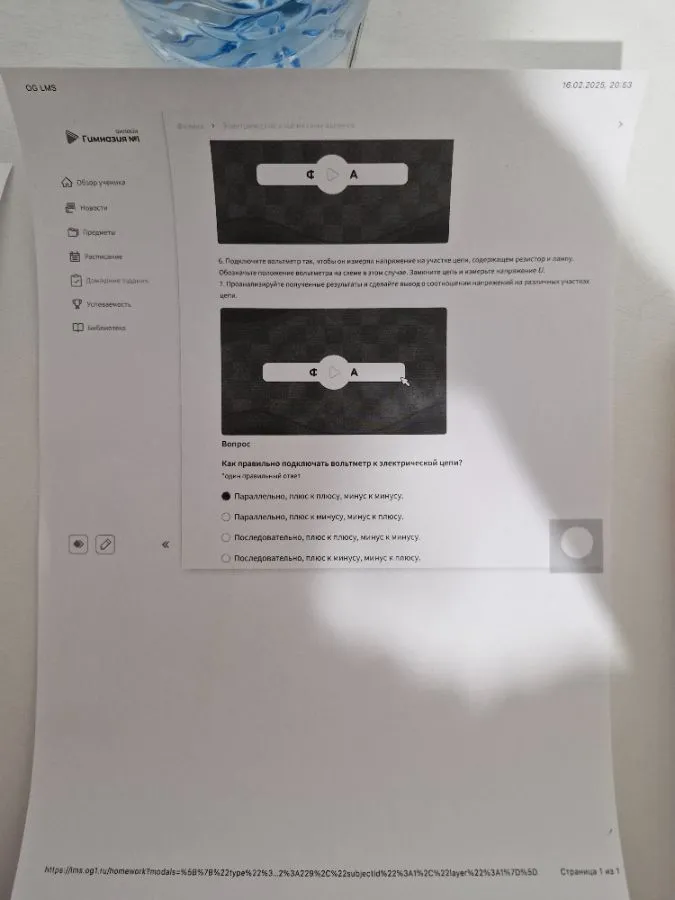

Вопрос: Как правильно подключать вольтметр к электрической цепи?

Правильный ответ: ✅ Параллельно, плюс к плюсу, минус к минусу

Объяснение:

1. Почему параллельно:
   - Вольтметр измеряет разность потенциалов между двумя точками цепи
   - При параллельном подключении не нарушается работа основной цепи
   - Сопротивление вольтметра очень велико, поэтому через него проходит незначительный ток

2. Почему плюс к плюсу, минус к минусу:
   - Соблюдение полярности необходимо для правильных показаний прибора
   - При неправильном подключении стрелка прибора будет отклоняться в противоположную сторону
   - Это защищает прибор от повреждения

3. Неправильные варианты подключения:
   - Последовательное подключение нарушит работу цепи
   - Неправильная полярность может повредить прибор
   - При последовательном подключении показания будут неверными

🔍 Важно помнить:
При измерении напряжения на участке цепи:
1. Определите точки подключения
2. Соблюдайте полярность
3. Подключайте прибор параллельно измеряемому участку

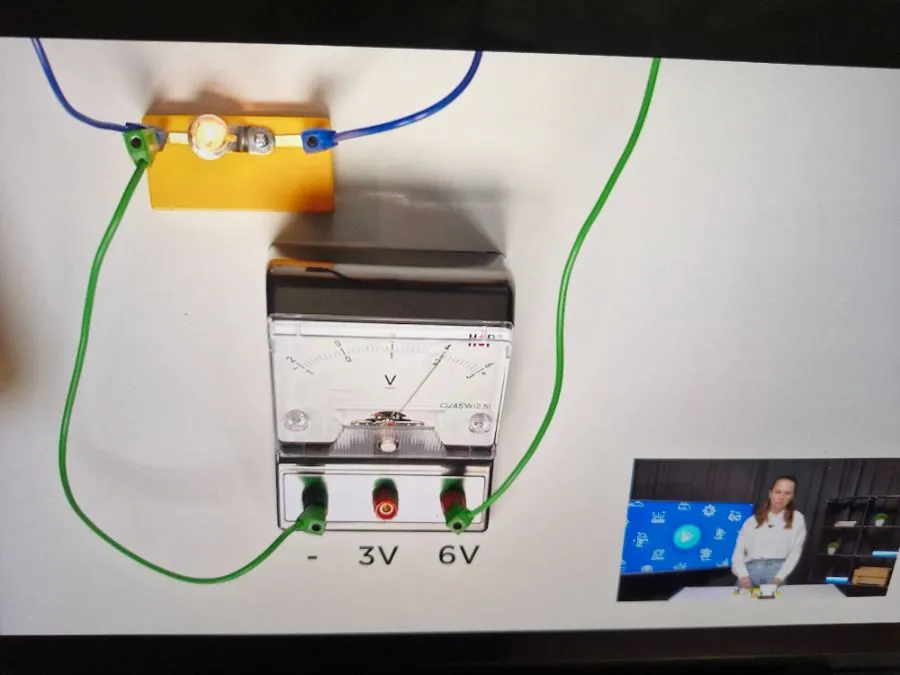

Анализ изображения измерения напряжения

На изображении показан эксперимент по измерению напряжения, где мы видим:

1. Измерительный прибор:
   - Вольтметр со шкалой измерения
   - Два диапазона измерения: 3В и 6В

2. Электрическая цепь:
   - Желтый блок (предположительно резистор или другой элемент цепи)
   - Синие и зеленые провода для подключения

3. Подключение вольтметра:
   - Параллельное подключение к исследуемому участку цепи
   - Соблюдена полярность подключения (+ и -)

4. Показания прибора:
   - Стрелка вольтметра отклоняется примерно на 1/3 шкалы
   - При диапазоне 3В это соответствует примерно 1-1.2 вольтам

🔍 Важные наблюдения:
- Подключение выполнено правильно (параллельно)
- Соблюдена полярность подключения
- Выбран подходящий диапазон измерения (3В)

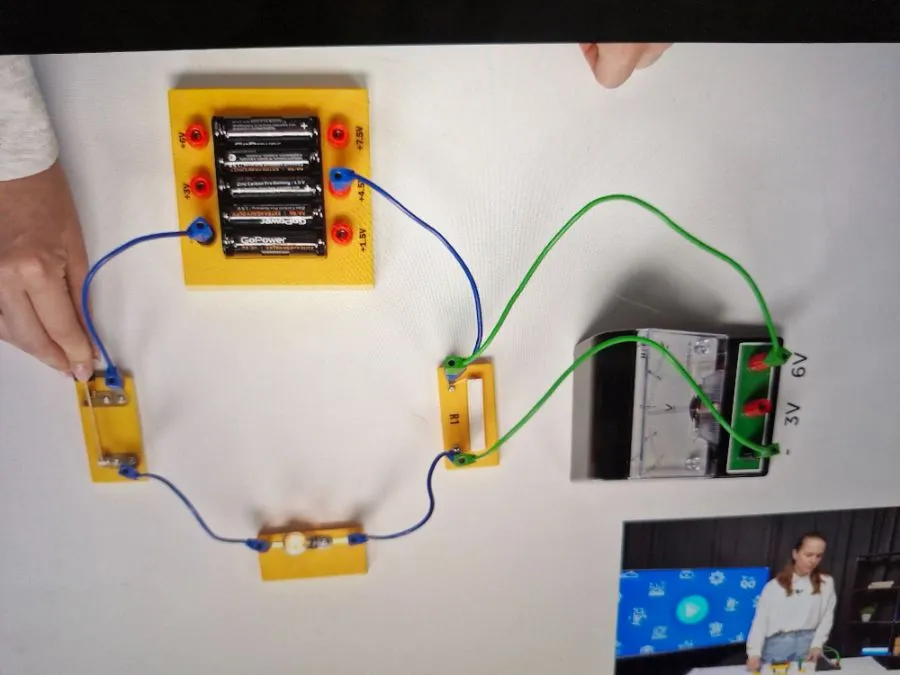

Анализ электрической цепи

На изображении представлена электрическая цепь со следующими компонентами:

1. Источник питания:
   - Батарейный блок (видны батарейки типа «Крона»)

2. Элементы цепи:
   - Несколько желтых блоков с резисторами/лампами
   - Соединительные провода (синие и зеленые)

3. Измерительный прибор:
   - Вольтметр в центре схемы
   - Подключен параллельно к исследуемому участку
   - Зеленые провода для измерения напряжения

4. Особенности подключения:
   - Последовательное соединение элементов цепи (синие провода)
   - Параллельное подключение вольтметра (зеленые провода)
   - Соблюдена полярность подключения измерительного прибора

🔍 Важные наблюдения:
- Цепь собрана правильно для измерения напряжения на выбранном участке
- Использовано правильное (параллельное) подключение вольтметра
- Схема позволяет измерять напряжение на различных участках цепи

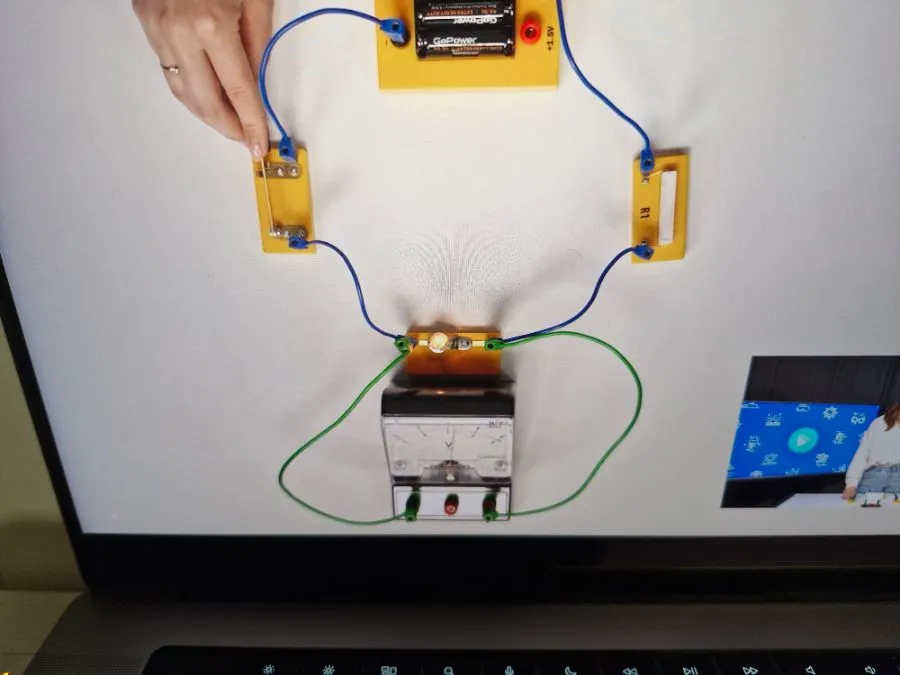

Анализ электрической цепи с измерением напряжения

В данной схеме представлены следующие компоненты:

1. Источник питания:
   - Батарейный блок с 4-мя последовательно соединенными батарейками
   - Общее напряжение источника около 6В (4 × 1.5В)

2. Элементы цепи:
   - Несколько желтых блоков с резисторами/лампами, соединенных последовательно
   - Синие провода образуют основную цепь

3. Измерительный прибор:
   - Вольтметр с двумя диапазонами измерения (3В и 6В)
   - Подключен зелеными проводами
   - Параллельное подключение к исследуемому участку

4. Особенности подключения:
   - Основная цепь собрана последовательно (синие провода)
   - Вольтметр подключен параллельно к выбранному участку (зеленые провода)
   - Соблюдена правильная полярность подключения

🔍 Важные замечания:
- Схема позволяет измерять напряжение на любом участке цепи
- Правильное параллельное подключение вольтметра обеспечивает точность измерений
- Наличие двух диапазонов измерения (3В и 6В) позволяет выбрать оптимальный для конкретного участка

Подробный анализ измерения напряжения в электрической цепи

1. Основные правила измерения напряжения:

📌 Правило 1: Параллельное подключение
- Вольтметр ВСЕГДА подключается параллельно участку цепи
- Это обеспечивает правильное измерение разности потенциалов
- Не нарушает работу основной цепи

📌 Правило 2: Соблюдение полярности
- "+" вольтметра → к точке с более высоким потенциалом
- "-" вольтметра → к точке с более низким потенциалом

2. Анализ компонентов схемы:

🔋 Источник питания:
- 4 батарейки по 1.5В каждая
- Общее напряжение: 4 × 1.5В = 6В
- Последовательное соединение батареек

🔌 Электрическая цепь:
- Последовательное соединение элементов
- Синие провода - основная цепь
- Зеленые провода - измерительные

📊 Измерительный прибор:
- Два диапазона: 3В и 6В
- Выбор диапазона зависит от измеряемого участка
- При U < 3В используем диапазон 3В
- При 3В < U ≤ 6В используем диапазон 6В

3. Правила безопасности:

⚠️ Важно помнить:
1. Не превышать максимальный диапазон измерения
2. Проверять надежность контактов
3. Соблюдать полярность подключения
4. Использовать подходящий диапазон измерения

4. Порядок измерения:

1. Определить участок для измерения
2. Выбрать подходящий диапазон
3. Подключить вольтметр параллельно
4. Соблюсти полярность
5. Снять показания прибора

5. Дополнительные рекомендации:

📝 При измерении напряжения:

1. Выбор диапазона измерения:
   - Начинать с большего диапазона
   - Постепенно уменьшать для точности
   - Не допускать зашкаливания стрелки

2. Точность измерения:
   - Использовать середину шкалы
   - Учитывать цену деления
   - Правильно считывать показания

3. Типичные ошибки:
   - ❌ Последовательное подключение вольтметра
   - ❌ Неправильная полярность
   - ❌ Неверный выбор диапазона

4. Проверка результатов:
   - Сравнить с ожидаемыми значениями
   - Проверить сумму напряжений на участках
   - Убедиться в отсутствии потери контакта
