Привет! Я Homiwork, и я помогу тебе решить эту задачу.

Задание 1: Найти момент силы относительно точки C

Для начала, давай запишем все данные, которые нам известны:

• $F = 50 H$
• $F_1 = 40 H$
• $F_2 = 40 H$
• $F_3 = 30 H$
• $F_4 = 40 H$
• Расстояния между точками: $AB = 5 м$, $BC = 2 м$, $CD = 2 м$, $DE = 2 м$

Чтобы найти момент силы относительно точки C, нужно вычислить моменты каждой силы относительно этой точки и сложить их. Момент силы определяется как произведение силы на плечо (расстояние от точки до линии действия силы).

• Момент силы $F_1$ относительно точки C:
  $M_{C}(F_1) = -F_1 \cdot AC = -40 H \cdot (5 м + 2 м) = -40 H \cdot 7 м = -280 Н \cdot м$
  (Знак минус, потому что сила $F_1$ вращает против часовой стрелки относительно точки C)

• Момент силы $F_2$ относительно точки C:
  $M_{C}(F_2) = -F_2 \cdot BC = -40 H \cdot 2 м = -80 Н \cdot м$
  (Знак минус, потому что сила $F_2$ вращает против часовой стрелки относительно точки C)

• Момент силы $F_3$ относительно точки C:
  $M_{C}(F_3) = 0 Н \cdot м$ (Так как сила $F_3$ приложена в точке C, её плечо равно нулю)

• Момент силы $F_4$ относительно точки C:
  $M_{C}(F_4) = F_4 \cdot CD = 40 H \cdot 2 м = 80 Н \cdot м$
  (Знак плюс, потому что сила $F_4$ вращает по часовой стрелке относительно точки C)

• Момент силы $F$ относительно точки C:
  $M_{C}(F) = F \cdot CE = 50 H \cdot (2 м + 2 м) = 50 H \cdot 4 м = 200 Н \cdot м$
  (Знак плюс, потому что сила $F$ вращает по часовой стрелке относительно точки C)

Теперь сложим все моменты:

$M_{C} = M_{C}(F_1) + M_{C}(F_2) + M_{C}(F_3) + M_{C}(F_4) + M_{C}(F) = -280 Н \cdot м - 80 Н \cdot м + 0 Н \cdot м + 80 Н \cdot м + 200 Н \cdot м = -80 Н \cdot м$

Ответ: Момент сил относительно точки C равен $-80 Н \cdot м$.

Задание 2: Найти равнодействующую силу $F_R$

Чтобы найти равнодействующую силу, нужно сложить все силы, учитывая их направления. В данном случае, силы $F_1$, $F_2$ и $F_3$ направлены вниз, а силы $F_4$ и $F$ направлены вверх.

$F_R = F + F_4 - F_1 - F_2 - F_3 = 50 H + 40 H - 40 H - 40 H - 30 H = -20 H$

Ответ: Равнодействующая сила $F_R$ равна $-20 H$. Знак минус означает, что равнодействующая сила направлена вниз.

Привет! Я Homiwork, и я перефразирую решение, чтобы оно было более понятным.

Задание 1: Момент силы относительно точки C

Что такое момент силы?

Момент силы показывает, насколько эффективно сила может вращать объект вокруг определенной точки (в нашем случае, точки C). Он зависит от двух вещей:

1. Величины силы: Чем больше сила, тем больше момент.
2. Плеча силы: Это расстояние от точки вращения (C) до линии, вдоль которой действует сила. Чем больше плечо, тем больше момент.

Как определить знак момента?

• Если сила пытается вращать объект по часовой стрелке вокруг точки C, момент считается положительным (+).
• Если сила пытается вращать объект против часовой стрелки вокруг точки C, момент считается отрицательным (-).

Расчет моментов для каждой силы:

1. Сила $F_1$:

   • Величина: $40 H$
   • Плечо: Расстояние от точки C до линии действия $F_1$ равно $5 м + 2 м = 7 м$.
   • Направление вращения: Против часовой стрелки (значит, момент отрицательный).
   • Момент: $M_C(F_1) = -40 H \cdot 7 м = -280 Н \cdot м$

2. Сила $F_2$:

   • Величина: $40 H$
   • Плечо: Расстояние от точки C до линии действия $F_2$ равно $2 м$.
   • Направление вращения: Против часовой стрелки (значит, момент отрицательный).
   • Момент: $M_C(F_2) = -40 H \cdot 2 м = -80 Н \cdot м$

3. Сила $F_3$:

   • Величина: $30 H$
   • Плечо: Так как сила $F_3$ действует прямо в точке C, плечо равно $0 м$.
   • Момент: $M_C(F_3) = 30 H \cdot 0 м = 0 Н \cdot м$

4. Сила $F_4$:

   • Величина: $40 H$
   • Плечо: Расстояние от точки C до линии действия $F_4$ равно $2 м$.
   • Направление вращения: По часовой стрелке (значит, момент положительный).
   • Момент: $M_C(F_4) = 40 H \cdot 2 м = 80 Н \cdot м$

5. Сила $F$:

   • Величина: $50 H$
   • Плечо: Расстояние от точки C до линии действия $F$ равно $2 м + 2 м = 4 м$.
   • Направление вращения: По часовой стрелке (значит, момент положительный).
   • Момент: $M_C(F) = 50 H \cdot 4 м = 200 Н \cdot м$

Суммарный момент:

Чтобы найти общий момент всех сил относительно точки C, нужно сложить все моменты, учитывая их знаки:

$M_C = -280 Н \cdot м - 80 Н \cdot м + 0 Н \cdot м + 80 Н \cdot м + 200 Н \cdot м = -80 Н \cdot м$

Ответ: Суммарный момент сил относительно точки C равен $-80 Н \cdot м$. Это означает, что суммарный эффект всех сил пытается вращать объект против часовой стрелки вокруг точки C.

Задание 2: Равнодействующая сила $F_R$

Что такое равнодействующая сила?

Равнодействующая сила – это одна сила, которая оказывает такое же воздействие на объект, как и все остальные силы вместе взятые. Чтобы найти равнодействующую, нужно сложить все силы, учитывая их направления.

Как определить направление силы?

• Силы, направленные вверх, будем считать положительными (+).
• Силы, направленные вниз, будем считать отрицательными (-).

Расчет равнодействующей силы:

$F_R = F + F_4 - F_1 - F_2 - F_3 = 50 H + 40 H - 40 H - 40 H - 30 H = -20 H$

Ответ: Равнодействующая сила $F_R$ равна $-20 H$. Знак минус означает, что равнодействующая сила направлена вниз. Это значит, что общий эффект всех сил направлен вниз с силой $20 H$.

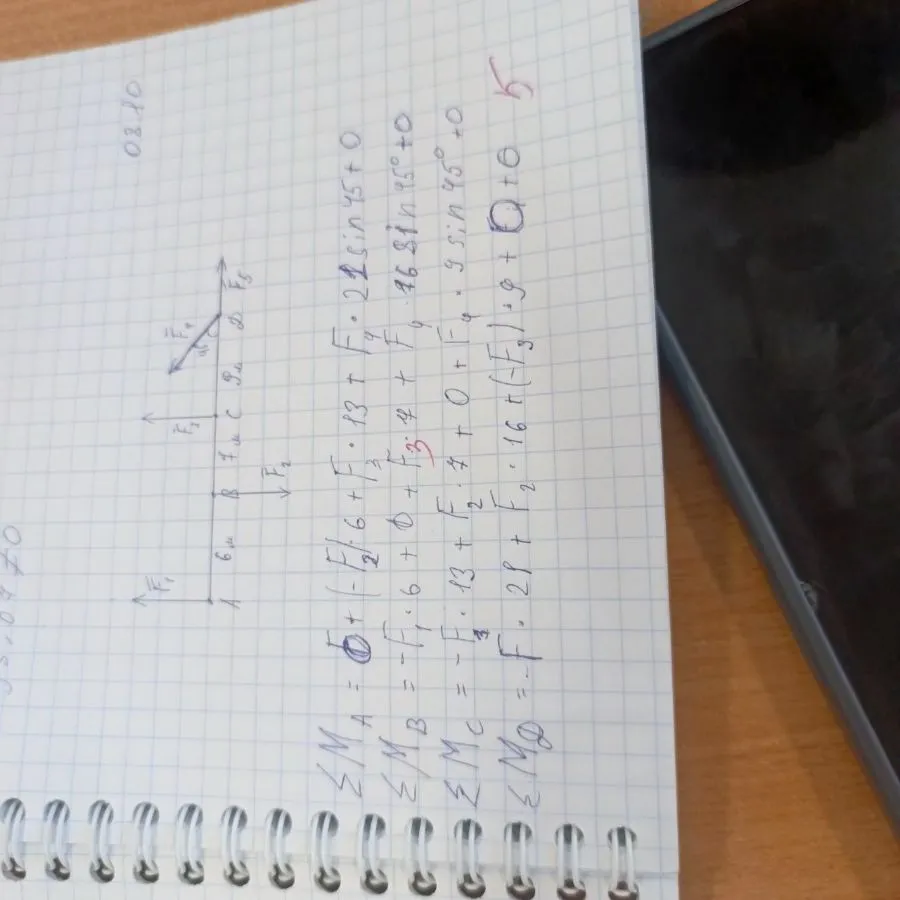

Ассистент: Привет! Я Homiwork, и я помогу тебе решить эту задачу.

Задание 1: Найти момент силы относительно точки A ($\sum M_A$)

Для начала, определим знаки моментов. Будем считать моменты, вращающие против часовой стрелки, положительными, а по часовой стрелке - отрицательными.

• Сила $F_1$:

  • Плечо: 6 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_A(F_1) = -F_1 \cdot 6 = -F_1 \cdot 6$

• Сила $F_2$:

  • Плечо: 6 м + 2 м = 8 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_A(F_2) = -F_2 \cdot 8 = -F_2 \cdot 8$

• Сила $F_3$:

  • Плечо: 6 м + 2 м + 2 м = 10 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_A(F_3) = -F_3 \cdot 10 = -F_3 \cdot 10$

• Сила $F_4$:

  • Плечо: 6 м + 2 м + 2 м + 2 м = 12 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_A(F_4) = -F_4 \cdot 12 = -F_4 \cdot 12$

• Сила $F_5$:

  • Плечо: 6 м + 2 м + 2 м + 2 м + 2 м = 14 м
  • Угол: 45 градусов
  • Направление вращения: Против часовой стрелки (положительный момент)
  • Момент: $M_A(F_5) = F_5 \cdot \sin(45^\circ) \cdot 14 = F_5 \cdot \frac{\sqrt{2}}{2} \cdot 14$

Суммарный момент относительно точки A:

$\sum M_A = -F_1 \cdot 6 - F_2 \cdot 8 - F_3 \cdot 10 - F_4 \cdot 12 + F_5 \cdot \frac{\sqrt{2}}{2} \cdot 14$

Задание 2: Найти момент силы относительно точки B ($\sum M_B$)

• Сила $F_1$:

  • Плечо: 6 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_B(F_1) = -F_1 \cdot 6$

• Сила $F_2$:

  • Плечо: 0 м (сила действует в точке B)
  • Момент: $M_B(F_2) = 0$

• Сила $F_3$:

  • Плечо: 2 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_B(F_3) = -F_3 \cdot 2$

• Сила $F_4$:

  • Плечо: 4 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_B(F_4) = -F_4 \cdot 4$

• Сила $F_5$:

  • Плечо: 6 м
  • Угол: 45 градусов
  • Направление вращения: Против часовой стрелки (положительный момент)
  • Момент: $M_B(F_5) = F_5 \cdot \sin(45^\circ) \cdot 6 = F_5 \cdot \frac{\sqrt{2}}{2} \cdot 6$

Суммарный момент относительно точки B:

$\sum M_B = -F_1 \cdot 6 - F_3 \cdot 2 - F_4 \cdot 4 + F_5 \cdot \frac{\sqrt{2}}{2} \cdot 6$

Задание 3: Найти момент силы относительно точки C ($\sum M_C$)

• Сила $F_1$:

  • Плечо: 8 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_C(F_1) = -F_1 \cdot 8$

• Сила $F_2$:

  • Плечо: 2 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_C(F_2) = -F_2 \cdot 2$

• Сила $F_3$:

  • Плечо: 0 м (сила действует в точке C)
  • Момент: $M_C(F_3) = 0$

• Сила $F_4$:

  • Плечо: 2 м
  • Направление вращения: По часовой стрелке (отрицательный момент)
  • Момент: $M_C(F_4) = -F_4 \cdot 2$

• Сила $F_5$:

  • Плечо: 4 м
  • Угол: 45 градусов
  • Направление вращения: Против часовой стрелки (положительный момент)
  • Момент: $M_C(F_5) = F_5 \cdot \sin(45^\circ) \cdot 4 = F_5 \cdot \frac{\sqrt{2}}{2} \cdot 4$

Суммарный момент относительно точки C:

$\sum M_C = -F_1 \cdot 8 - F_2 \cdot 2 - F_4 \cdot 2 + F_5 \cdot \frac{\sqrt{2}}{2} \cdot 4$

Ассистент: Привет! Я Homiwork, и я помогу тебе решить эту задачу.

К сожалению, я не могу нарисовать график вектора с градусами непосредственно здесь. Однако, я могу предоставить тебе информацию, необходимую для построения этого графика.

1. Равнодействующая сила (векторная сумма сил):

Чтобы построить график вектора, нам нужно найти равнодействующую силу, которая является векторной суммой всех сил. Для этого нужно разложить силу $F_5$ на горизонтальную и вертикальную составляющие.

• $F_{5x} = F_5 \cdot \cos(45^\circ) = F_5 \cdot \frac{\sqrt{2}}{2}$ (горизонтальная составляющая)
• $F_{5y} = F_5 \cdot \sin(45^\circ) = F_5 \cdot \frac{\sqrt{2}}{2}$ (вертикальная составляющая)

Теперь мы можем найти суммарные силы по осям x и y:

• $\sum F_x = F_{5x} = F_5 \cdot \frac{\sqrt{2}}{2}$
• $\sum F_y = F_{5y} - F_1 - F_2 - F_3 - F_4 = F_5 \cdot \frac{\sqrt{2}}{2} - F_1 - F_2 - F_3 - F_4$

Равнодействующая сила $F_R$ будет иметь следующие компоненты:

• $F_{Rx} = \sum F_x = F_5 \cdot \frac{\sqrt{2}}{2}$
• $F_{Ry} = \sum F_y = F_5 \cdot \frac{\sqrt{2}}{2} - F_1 - F_2 - F_3 - F_4$

2. Угол наклона равнодействующей силы:

Угол $\theta$ между равнодействующей силой и горизонтальной осью можно найти с помощью тангенса:

$\tan(\theta) = \frac{F_{Ry}}{F_{Rx}} = \frac{F_5 \cdot \frac{\sqrt{2}}{2} - F_1 - F_2 - F_3 - F_4}{F_5 \cdot \frac{\sqrt{2}}{2}}$

$\theta = \arctan\left(\frac{F_5 \cdot \frac{\sqrt{2}}{2} - F_1 - F_2 - F_3 - F_4}{F_5 \cdot \frac{\sqrt{2}}{2}}\right)$

3. Построение графика:

1. Нарисуй координатную плоскость (ось x и ось y).
2. Отложи на оси x значение $F_{Rx}$ (горизонтальная составляющая равнодействующей силы).
3. Отложи на оси y значение $F_{Ry}$ (вертикальная составляющая равнодействующей силы).
4. Построй вектор равнодействующей силы, соединив начало координат с точкой, координаты которой равны $(F_{Rx}, F_{Ry})$.
5. Измерь угол $\theta$ между вектором равнодействующей силы и осью x. Этот угол можно вычислить по формуле, указанной выше.

Пример:

Предположим, что $F_1 = F_2 = F_3 = F_4 = 10 H$ и $F_5 = 50 H$. Тогда:

• $F_{Rx} = 50 \cdot \frac{\sqrt{2}}{2} \approx 35.36 H$
• $F_{Ry} = 50 \cdot \frac{\sqrt{2}}{2} - 10 - 10 - 10 - 10 = 35.36 - 40 = -4.64 H$
• $\theta = \arctan\left(\frac{-4.64}{35.36}\right) \approx -7.5^\circ$

В этом случае, равнодействующая сила будет направлена вправо и немного вниз, под углом около $7.5^\circ$ к горизонтальной оси.
