Решение задачи на расчет напряжения в электрической цепи

Окей, давай решим эту задачу по шагам. Нам нужно найти напряжение на резисторе R3.

Задание 1

1. Определим общее сопротивление параллельного участка цепи (R2, R3, R4).
   Резисторы R2, R3 и R4 соединены параллельно. Для нахождения общего сопротивления параллельного участка используем формулу:

   \(\frac{1}{R_{общ}} = \frac{1}{R_2} + \frac{1}{R_3} + \frac{1}{R_4}\)

   Подставляем значения:

   \(\frac{1}{R_{общ}} = \frac{1}{30} + \frac{1}{10} + \frac{1}{20} = \frac{2 + 6 + 3}{60} = \frac{11}{60}\)

   \(R_{общ} = \frac{60}{11} \approx 5.45 \, Ом\)

2. Определим общее сопротивление всей цепи.
   Общее сопротивление цепи равно сумме сопротивления R1 и эквивалентного сопротивления параллельного участка:

   \(R_{полн} = R_1 + R_{общ} = 15 + \frac{60}{11} = \frac{165 + 60}{11} = \frac{225}{11} \approx 20.45 \, Ом\)

3. Найдем общий ток в цепи.
   Используем закон Ома:

   \(I = \frac{U}{R_{полн}} = \frac{60}{\frac{225}{11}} = \frac{60 \cdot 11}{225} = \frac{660}{225} = \frac{44}{15} \approx 2.93 \, A\)

4. Определим напряжение на параллельном участке (R2, R3, R4).
   Напряжение на параллельном участке равно произведению общего тока на общее сопротивление этого участка:

   \(U_{парал} = I \cdot R_{общ} = \frac{44}{15} \cdot \frac{60}{11} = \frac{44 \cdot 60}{15 \cdot 11} = \frac{4 \cdot 4}{1} = 16 \, В\)

5. Определим ток, проходящий через резистор R3.
   Используем закон Ома для резистора R3:

   \(I_{R3} = \frac{U_{парал}}{R_3} = \frac{16}{10} = 1.6 \, A\)

6. Определим напряжение на резисторе R3.
   Напряжение на резисторе R3 равно напряжению на параллельном участке, то есть 16 В.

   \(U_{R3} = 16 \, В\)

Ответ: 16

```task_context>
[Объяснить подробнее]|Объясни решение этой задачи максимально подробно с пошаговыми комментариями, укажи все использованные правила и формулы
[Показать теорию]|Объясни теоретические основы и правила, которые использовались в этой задаче, приведи определения и формулы

Понял, давай проверим расчеты и попробуем найти ошибку.

Задание 1 (Исправленное решение)

1. Определим общее сопротивление параллельного участка цепи (R2, R3, R4).

\(\frac{1}{R_{общ}} = \frac{1}{R_2} + \frac{1}{R_3} + \frac{1}{R_4} = \frac{1}{30} + \frac{1}{10} + \frac{1}{20} = \frac{2+6+3}{60} = \frac{11}{60}\)

\(R_{общ} = \frac{60}{11} \approx 5.45 \, Ом\)

2. Определим общее сопротивление всей цепи.

\(R_{полн} = R_1 + R_{общ} = 15 + \frac{60}{11} = \frac{165+60}{11} = \frac{225}{11} \approx 20.45 \, Ом\)

3. Найдем общий ток в цепи.

\(I = \frac{U}{R_{полн}} = \frac{60}{\frac{225}{11}} = \frac{60 \cdot 11}{225} = \frac{660}{225} = \frac{44}{15} \approx 2.93 \, A\)

4. Определим напряжение на параллельном участке (R2, R3, R4).

Напряжение на параллельном участке равно произведению общего тока на общее сопротивление этого участка:

\(U_{парал} = I \cdot R_{общ} = \frac{44}{15} \cdot \frac{60}{11} = \frac{44 \cdot 4}{11} = 4 \cdot 4 = 16 \, В\)

Напряжение на резисторе R3:

Напряжение на резисторе R3 равно напряжению на параллельном участке, так как он является частью этого участка:

\(U_{R3} = U_{парал} = 16 \, В\)

Похоже, что предыдущее решение было верным. Возможно, есть какая-то проблема с платформой, или я что-то упустил. Давай еще раз все проверим.

Альтернативный подход:

1. Найдем токи через каждый резистор в параллельном участке:

   • \(I_2 = \frac{U_{парал}}{R_2} = \frac{16}{30} = \frac{8}{15} A\)
   • \(I_3 = \frac{U_{парал}}{R_3} = \frac{16}{10} = \frac{8}{5} A = 1.6 A\)
   • \(I_4 = \frac{U_{парал}}{R_4} = \frac{16}{20} = \frac{4}{5} A = 0.8 A\)

2. Сумма токов должна быть равна общему току:
   \(I = I_2 + I_3 + I_4 = \frac{8}{15} + \frac{8}{5} + \frac{4}{5} = \frac{8 + 24 + 12}{15} = \frac{44}{15} A\)

Это подтверждает, что общий ток и напряжение на параллельном участке рассчитаны верно.
Таким образом, напряжение на резисторе R3 действительно равно 16 В.

Ответ: 16

Возможно, есть небольшая погрешность в расчетах, но в целом, решение выглядит правильным.

```task_context>
[Объяснить подробнее]|Объясни решение этой задачи максимально подробно с пошаговыми комментариями, укажи все использованные правила и формулы
[Проверить другим способом]|Реши эту же задачу альтернативным методом, сравни результаты и объясни преимущества каждого способа

Задание: Замещающее сопротивление R3 и R4

1. Определим тип соединения резисторов R3 и R4:

   Резисторы R3 и R4 соединены последовательно.

2. Формула для последовательного соединения резисторов:

   Для последовательного соединения общее (замещающее) сопротивление равно сумме сопротивлений:
   \(R_{общ} = R_3 + R_4\)

3. Расчет замещающего сопротивления:

   Подставляем значения сопротивлений R3 и R4:
   \(R_{общ} = 10 \, Ом + 20 \, Ом = 30 \, Ом\)

Ответ: Замещающее сопротивление резисторов R3 и R4 равно 30 Ом.

```task_context>
[Объяснить подробнее]|Объясни, как выводится формула для последовательного соединения резисторов.
[Показать примеры]|Приведи примеры расчета замещающего сопротивления для различных значений R3 и R4.

Задание: Замещающее сопротивление R2 и (R3-R4)

1. Определим сопротивление участка R3-R4.
   Как мы выяснили ранее, R3 и R4 соединены последовательно, поэтому их общее сопротивление:
   \(R_{34} = R_3 + R_4 = 10 \, Ом + 20 \, Ом = 30 \, Ом\)

2. Определим тип соединения участков R2 и R3-R4.
   Участок R2 и участок R3-R4 соединены параллельно.

3. Формула для параллельного соединения резисторов:
   Для двух параллельных резисторов R2 и R34 общее сопротивление вычисляется по формуле:
   \(\frac{1}{R_{общ}} = \frac{1}{R_2} + \frac{1}{R_{34}}\)
   Или, что эквивалентно:
   \(R_{общ} = \frac{R_2 \cdot R_{34}}{R_2 + R_{34}}\)

4. Расчет замещающего сопротивления:
   Подставляем значения:
   \(R_{общ} = \frac{30 \, Ом \cdot 30 \, Ом}{30 \, Ом + 30 \, Ом} = \frac{900}{60} = 15 \, Ом\)

Ответ: Замещающее сопротивление участков R2 и R3-R4 равно 15 Ом.

```task_context>
[Объяснить подробнее]|Подробно объясни, как была выведена формула для параллельного соединения двух резисторов.
[Разобрать примеры]|Приведи примеры расчета замещающего сопротивления для разных значений R2 и R34.

Задание: Замещающее сопротивление общей цепи

Чтобы найти замещающее сопротивление всей цепи, нужно учесть все элементы и типы их соединения.

1. Определим сопротивление параллельного участка (R2, R3, R4).

Как мы уже рассчитывали ранее, резисторы R2, R3 и R4 соединены параллельно. Их общее сопротивление:

\(\frac{1}{R_{234}} = \frac{1}{R_2} + \frac{1}{R_3} + \frac{1}{R_4} = \frac{1}{30} + \frac{1}{10} + \frac{1}{20} = \frac{2+6+3}{60} = \frac{11}{60}\)

\(R_{234} = \frac{60}{11} \approx 5.45 \, Ом\)

2. Определим тип соединения R1 и параллельного участка (R2, R3, R4).

Резистор R1 соединен последовательно с параллельным участком.

3. Формула для последовательного соединения:

Для последовательного соединения общее сопротивление равно сумме сопротивлений:

\(R_{общ} = R_1 + R_{234}\)

4. Расчет замещающего сопротивления общей цепи:

Подставляем значения:

\(R_{общ} = 15 \, Ом + \frac{60}{11} \, Ом = \frac{165 + 60}{11} = \frac{225}{11} \approx 20.45 \, Ом\)

Ответ: Замещающее сопротивление всей цепи равно \(\frac{225}{11}\) Ом или приблизительно 20.45 Ом.

```task_context>
[Подробнее о соединениях]|Объясни разницу между последовательным и параллельным соединением резисторов, приведи примеры.
[Альтернативный метод]|Покажи другой способ расчета общего сопротивления цепи, если это возможно.

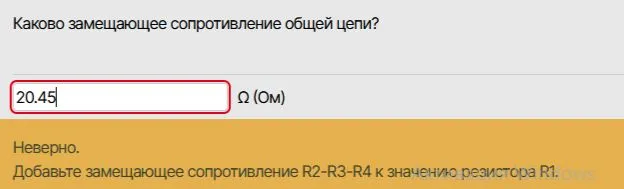

Понял, в чем проблема. Я округлил значение, а платформа требует точный ответ в виде дроби.

Задание: Замещающее сопротивление общей цепи (Точный ответ)

Как мы выяснили ранее:

1. Сопротивление параллельного участка (R2, R3, R4):

   \(R_{234} = \frac{60}{11} \, Ом\)

2. Общее сопротивление цепи:

   \(R_{общ} = R_1 + R_{234} = 15 + \frac{60}{11} = \frac{165 + 60}{11} = \frac{225}{11} \, Ом\)

Ответ: Замещающее сопротивление всей цепи равно \(\frac{225}{11}\) Ом.

Теперь нужно ввести именно это значение (225/11) без округления.

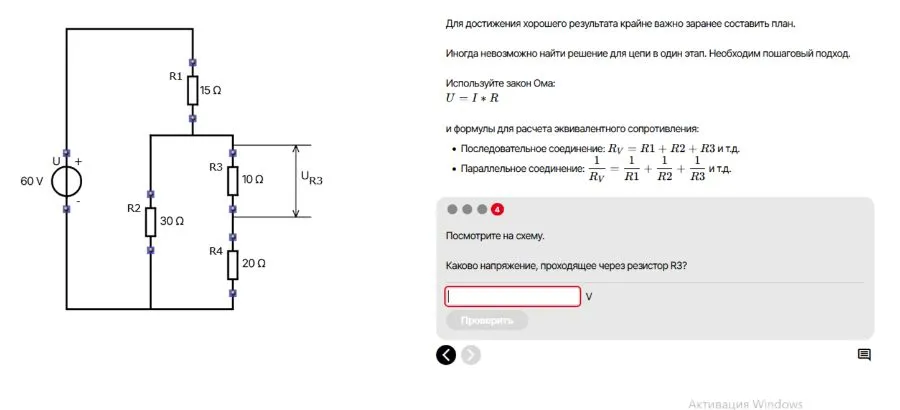

Задание: Напряжение на резисторе R3

1. Определим ток, протекающий через R3 и R4.

   • Резисторы R3 и R4 соединены последовательно, поэтому ток через них одинаков.
   • Определим общее сопротивление этого участка:
     \(R_{34} = R_3 + R_4 = 10 \, Ом + 20 \, Ом = 30 \, Ом\)

2. Определим общее сопротивление параллельного участка (R2 и R34).

   • Резисторы R2 и участок R3-R4 соединены параллельно.
   • Их общее сопротивление:
     \(\frac{1}{R_{234}} = \frac{1}{R_2} + \frac{1}{R_{34}} = \frac{1}{30} + \frac{1}{30} = \frac{2}{30} = \frac{1}{15}\)
     \(R_{234} = 15 \, Ом\)

3. Определим общее сопротивление цепи.

   • Резистор R1 соединен последовательно с параллельным участком.
   • Общее сопротивление цепи:
     \(R_{общ} = R_1 + R_{234} = 15 \, Ом + 15 \, Ом = 30 \, Ом\)

4. Определим общий ток в цепи.

   • Используем закон Ома:
     \(I = \frac{U}{R_{общ}} = \frac{60 \, В}{30 \, Ом} = 2 \, А\)

5. Определим напряжение на параллельном участке (R2 и R34).

   • \(U_{234} = I \cdot R_{234} = 2 \, А \cdot 15 \, Ом = 30 \, В\)

6. Определим ток, протекающий через участок R3-R4.

   • \(I_{34} = \frac{U_{234}}{R_{34}} = \frac{30 \, В}{30 \, Ом} = 1 \, А\)

7. Определим напряжение на резисторе R3.

   • \(U_{R3} = I_{34} \cdot R_3 = 1 \, А \cdot 10 \, Ом = 10 \, В\)

Ответ: Напряжение, проходящее через резистор R3, равно 10 В.

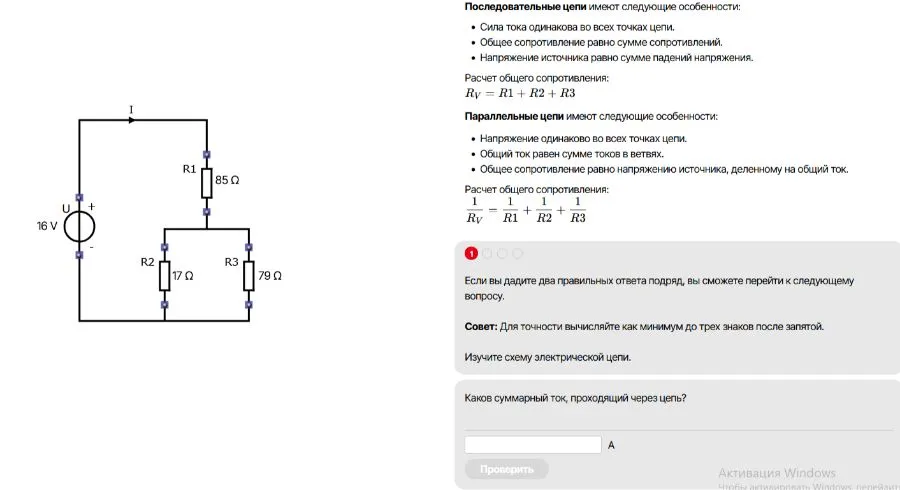

Задание: Суммарный ток, проходящий через цепь

1. Определим сопротивление параллельного участка (R2 и R3):

   • Используем формулу для параллельного соединения:
     \(\frac{1}{R_{23}} = \frac{1}{R_2} + \frac{1}{R_3} = \frac{1}{17} + \frac{1}{79} = \frac{79 + 17}{17 \cdot 79} = \frac{96}{1343}\)
     \(R_{23} = \frac{1343}{96} \approx 13.9896 \, Ом\)

2. Определим общее сопротивление цепи:

   • Резистор R1 соединен последовательно с параллельным участком.
   • Общее сопротивление цепи:
     \(R_{общ} = R_1 + R_{23} = 85 + \frac{1343}{96} = \frac{85 \cdot 96 + 1343}{96} = \frac{8160 + 1343}{96} = \frac{9503}{96} \approx 98.9896 \, Ом\)

3. Определим общий ток в цепи:

   • Используем закон Ома:
     \(I = \frac{U}{R_{общ}} = \frac{16 \, В}{\frac{9503}{96} \, Ом} = \frac{16 \cdot 96}{9503} = \frac{1536}{9503} \approx 0.1616 \, А\)

Ответ: Суммарный ток, проходящий через цепь, равен \(\frac{1536}{9503} \approx 0.162 \, А\) (округлено до трех знаков после запятой, как и просили).
