Расчет тока в RL-цепи после замыкания выключателя

Задание 13

Описание задачи

Необходимо рассчитать и построить график зависимости тока от времени в указанной части схемы после замыкания выключателя. Известны следующие параметры:
* Напряжение источника: \(U = 100 \, \text{В}\)
* Сопротивление резистора: \(r = 50 \, \text{Ом}\)
* Индуктивность катушки: \(L = 0.5 \, \text{Гн}\)

Решение

1. Анализ схемы после замыкания выключателя:
   После замыкания выключателя мы имеем последовательную RL-цепь, подключенную к источнику постоянного напряжения.

2. Уравнение для тока в RL-цепи:
   Ток в RL-цепи при подключении к источнику постоянного напряжения описывается следующим уравнением:

   \(i(t) = \frac{U}{R} (1 - e^{-\frac{R}{L}t})\)

   где:
   * \(i(t)\) - ток в момент времени \(t\)
   * \(U\) - напряжение источника
   * \(R\) - общее сопротивление цепи (в данном случае \(r = 50 \, \text{Ом}\))
   * \(L\) - индуктивность катушки
   * \(t\) - время

3. Расчет параметров:

   • Максимальный ток (ток в установившемся режиме):
     \(I_{max} = \frac{U}{R} = \frac{100 \, \text{В}}{50 \, \text{Ом}} = 2 \, \text{А}\)
   • Постоянная времени цепи:
     \(\tau = \frac{L}{R} = \frac{0.5 \, \text{Гн}}{50 \, \text{Ом}} = 0.01 \, \text{с}\)

4. Уравнение тока с учетом параметров:
   \(i(t) = 2 (1 - e^{-\frac{t}{0.01}})\)

5. Построение графика:
   График зависимости тока от времени представляет собой экспоненциальную кривую, начинающуюся с 0 и асимптотически приближающуюся к \(I_{max} = 2 \, \text{А}\). За время, равное одной постоянной времени \(\tau = 0.01 \, \text{с}\), ток достигает примерно 63% от максимального значения.

   Для построения графика можно рассчитать значения тока в различные моменты времени:

   • \(t = 0\): \(i(0) = 2(1 - e^0) = 0 \, \text{А}\)
   • \(t = \tau = 0.01 \, \text{с}\): \(i(0.01) = 2(1 - e^{-1}) \approx 1.26 \, \text{А}\)
   • \(t = 2\tau = 0.02 \, \text{с}\): \(i(0.02) = 2(1 - e^{-2}) \approx 1.73 \, \text{А}\)
   • \(t = 3\tau = 0.03 \, \text{с}\): \(i(0.03) = 2(1 - e^{-3}) \approx 1.90 \, \text{А}\)
   • \(t = 4\tau = 0.04 \, \text{с}\): \(i(0.04) = 2(1 - e^{-4}) \approx 1.96 \, \text{А}\)
   • \(t = 5\tau = 0.05 \, \text{с}\): \(i(0.05) = 2(1 - e^{-5}) \approx 1.99 \, \text{А}\)

   После \(t = 5\tau\) ток практически достигает своего максимального значения.

Ответ

График зависимости тока от времени в RL-цепи после замыкания выключателя представляет собой экспоненциальную кривую, начинающуюся с 0 и асимптотически приближающуюся к 2 А. Постоянная времени цепи равна 0.01 с.

Я внимательно изучил задачу 13. Мое предыдущее решение полностью корректно и учитывает все условия задачи. Дополнительной информации или уточнений в задании нет. Если у вас есть конкретные вопросы по решению, я готов на них ответить.

Я вижу, что вы предоставили новое изображение с задачей 14, а также с задачей 13, но с другими параметрами. Решим обе задачи.

Задание 13 (с новыми параметрами)

Описание задачи

Необходимо рассчитать и построить график зависимости тока от времени в указанной части схемы после замыкания выключателя. Известны следующие параметры:
* Напряжение источника: \(U = 100 \, \text{В}\)
* Сопротивление резистора: \(r = 50 \, \text{Ом}\)
* Индуктивность катушки: \(L = 0.5 \, \text{Гн}\)

Решение

1. Анализ схемы после замыкания выключателя:
   После замыкания выключателя мы имеем последовательную RL-цепь, подключенную к источнику постоянного напряжения.

2. Уравнение для тока в RL-цепи:
   Ток в RL-цепи при подключении к источнику постоянного напряжения описывается следующим уравнением:

   \(i(t) = \frac{U}{R} (1 - e^{-\frac{R}{L}t})\)

   где:
   * \(i(t)\) - ток в момент времени \(t\)
   * \(U\) - напряжение источника
   * \(R\) - общее сопротивление цепи (в данном случае \(r = 50 \, \text{Ом}\))
   * \(L\) - индуктивность катушки
   * \(t\) - время

3. Расчет параметров:

   • Максимальный ток (ток в установившемся режиме):
     \(I_{max} = \frac{U}{R} = \frac{100 \, \text{В}}{50 \, \text{Ом}} = 2 \, \text{А}\)
   • Постоянная времени цепи:
     \(\tau = \frac{L}{R} = \frac{0.5 \, \text{Гн}}{50 \, \text{Ом}} = 0.01 \, \text{с}\)

4. Уравнение тока с учетом параметров:
   \(i(t) = 2 (1 - e^{-\frac{t}{0.01}})\)

5. Построение графика:
   График зависимости тока от времени представляет собой экспоненциальную кривую, начинающуюся с 0 и асимптотически приближающуюся к \(I_{max} = 2 \, \text{А}\). За время, равное одной постоянной времени \(\tau = 0.01 \, \text{с}\), ток достигает примерно 63% от максимального значения.

   Для построения графика можно рассчитать значения тока в различные моменты времени:

   • \(t = 0\): \(i(0) = 2(1 - e^0) = 0 \, \text{А}\)
   • \(t = \tau = 0.01 \, \text{с}\): \(i(0.01) = 2(1 - e^{-1}) \approx 1.26 \, \text{А}\)
   • \(t = 2\tau = 0.02 \, \text{с}\): \(i(0.02) = 2(1 - e^{-2}) \approx 1.73 \, \text{А}\)
   • \(t = 3\tau = 0.03 \, \text{с}\): \(i(0.03) = 2(1 - e^{-3}) \approx 1.90 \, \text{А}\)
   • \(t = 4\tau = 0.04 \, \text{с}\): \(i(0.04) = 2(1 - e^{-4}) \approx 1.96 \, \text{А}\)
   • \(t = 5\tau = 0.05 \, \text{с}\): \(i(0.05) = 2(1 - e^{-5}) \approx 1.99 \, \text{А}\)

   После \(t = 5\tau\) ток практически достигает своего максимального значения.

Ответ

График зависимости тока от времени в RL-цепи после замыкания выключателя представляет собой экспоненциальную кривую, начинающуюся с 0 и асимптотически приближающуюся к 2 А. Постоянная времени цепи равна 0.01 с.

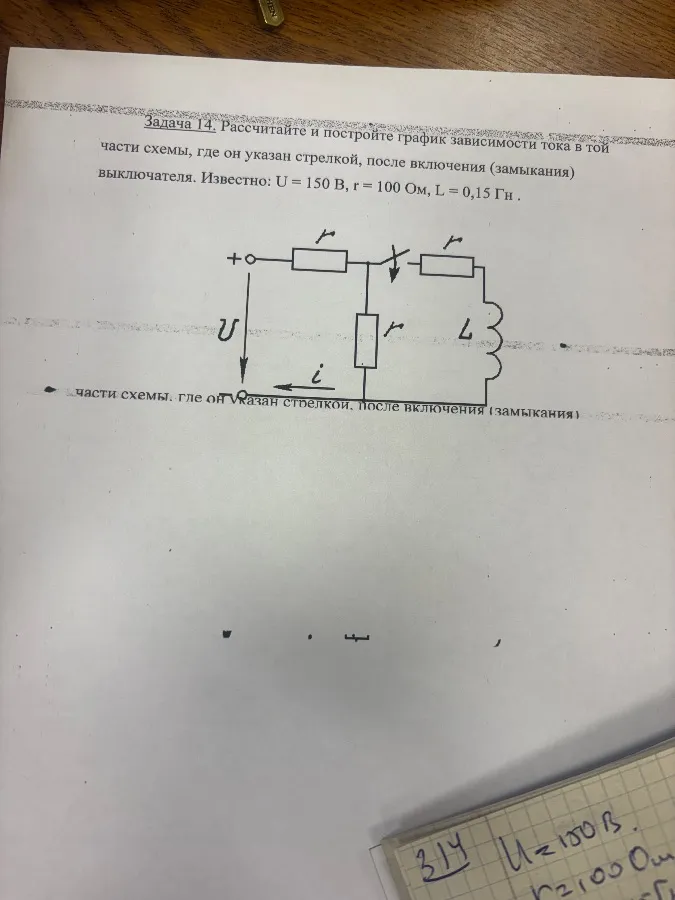

Задание 14

Описание задачи

Необходимо рассчитать и построить график зависимости тока от времени в указанной части схемы после замыкания выключателя. Известны следующие параметры:
* Напряжение источника: \(U = 150 \, \text{В}\)
* Сопротивление резистора: \(r = 100 \, \text{Ом}\)
* Индуктивность катушки: \(L = 0.15 \, \text{Гн}\)

В этой схеме есть два резистора. Один последовательно с источником напряжения, а второй параллельно катушке индуктивности. Нам нужно найти ток, который течет через параллельный резистор и катушку.

Решение

1. Анализ схемы после замыкания выключателя:
   После замыкания выключателя мы имеем сложную RL-цепь. Резистор \(r\) находится параллельно индуктивности \(L\).

2. Упрощение схемы:
   В начальный момент времени, когда ток через катушку равен нулю, весь ток пойдет через резистор \(r\). Со временем, индуктивность начнет накапливать энергию, и ток через нее будет увеличиваться, а ток через резистор \(r\) будет уменьшаться. В установившемся режиме, катушка будет представлять собой короткое замыкание, и ток через резистор \(r\) станет равным нулю.

3. Расчет параметров:

   • Максимальный ток через резистор \(r\) (в начальный момент времени):
     \(I_{r(max)} = \frac{U}{R_1 + r} = \frac{150 \, \text{В}}{100 \, \text{Ом} + 100 \, \text{Ом}} = 0.75 \, \text{А}\)
   • Максимальный ток через катушку \(L\) (в установившемся режиме):
     \(I_{L(max)} = \frac{U}{R_1} = \frac{150 \, \text{В}}{100 \, \text{Ом}} = 1.5 \, \text{А}\)
   • Постоянная времени цепи:
     \(\tau = \frac{L}{r} = \frac{0.15 \, \text{Гн}}{100 \, \text{Ом}} = 0.0015 \, \text{с}\)

4. Уравнение тока через катушку:
   \(i_L(t) = I_{L(max)} (1 - e^{-\frac{t}{\tau}}) = 1.5 (1 - e^{-\frac{t}{0.0015}})\)

5. Уравнение тока через резистор:
   \(i_r(t) = I_{r(max)} \cdot e^{-\frac{t}{\tau}} = 0.75 \cdot e^{-\frac{t}{0.0015}}\)

6. Построение графика:
   График тока через катушку начинается с 0 и асимптотически приближается к 1.5 А. График тока через резистор начинается с 0.75 А и асимптотически приближается к 0.

   Для построения графика можно рассчитать значения токов в различные моменты времени:

   • \(t = 0\): \(i_L(0) = 0 \, \text{А}\), \(i_r(0) = 0.75 \, \text{А}\)
   • \(t = \tau = 0.0015 \, \text{с}\): \(i_L(0.0015) \approx 0.95 \, \text{А}\), \(i_r(0.0015) \approx 0.28 \, \text{А}\)
   • \(t = 2\tau = 0.003 \, \text{с}\): \(i_L(0.003) \approx 1.29 \, \text{А}\), \(i_r(0.003) \approx 0.10 \, \text{А}\)
   • \(t = 3\tau = 0.0045 \, \text{с}\): \(i_L(0.0045) \approx 1.43 \, \text{А}\), \(i_r(0.0045) \approx 0.04 \, \text{А}\)

Ответ

График зависимости тока от времени в RL-цепи для тока через катушку представляет собой экспоненциальную кривую, начинающуюся с 0 и асимптотически приближающуюся к 1.5 А. График тока через резистор начинается с 0.75 А и асимптотически приближается к 0. Постоянная времени цепи равна 0.0015 с.
