¡Hola! Vamos a resolver este problema de estática paso a paso.

Idioma: Spanish
Tareas:
A) Calcular la fuerza resultante (FR).
B) Localizar la distancia a la que se encuentra la FR desde el punto A.

Задание 1: Calcular la fuerza resultante (FR)

Primero, identificamos todas las fuerzas que actúan sobre la viga. Tenemos las siguientes fuerzas verticales hacia abajo:

• 500 N
• 1 kN = 1000 N
• 500 N
• 1 kN = 1000 N
• 500 N

La fuerza resultante (FR) es la suma de todas estas fuerzas. Como todas las fuerzas están en la misma dirección (vertical hacia abajo), simplemente las sumamos:

$FR = 500 N + 1000 N + 500 N + 1000 N + 500 N$

$FR = 3500 N$

Por lo tanto, la fuerza resultante es de 3500 N hacia abajo.

Respuesta: La fuerza resultante (FR) es de 3500 N.

Задание 2: Localizar la distancia a la que se encuentra la FR desde el punto A

Para encontrar la distancia a la que se encuentra la fuerza resultante desde el punto A, utilizaremos el principio de momentos. Primero, necesitamos determinar las distancias de cada fuerza individual desde el punto A. Asumiremos que cada cuadro en el diagrama representa una unidad de distancia (por ejemplo, 1 metro).

• Fuerza de 500 N (1): Distancia = 1 unidad
• Fuerza de 1000 N (2): Distancia = 3 unidades
• Fuerza de 500 N (3): Distancia = 5 unidades
• Fuerza de 1000 N (4): Distancia = 7 unidades
• Fuerza de 500 N (5): Distancia = 9 unidades

Ahora, calculamos el momento de cada fuerza con respecto al punto A:

• $M_1 = 500 N * 1 = 500 Nm$
• $M_2 = 1000 N * 3 = 3000 Nm$
• $M_3 = 500 N * 5 = 2500 Nm$
• $M_4 = 1000 N * 7 = 7000 Nm$
• $M_5 = 500 N * 9 = 4500 Nm$

Sumamos todos los momentos:

$M_{total} = 500 Nm + 3000 Nm + 2500 Nm + 7000 Nm + 4500 Nm = 17500 Nm$

Ahora, para encontrar la distancia x a la que se encuentra la fuerza resultante desde el punto A, dividimos el momento total por la fuerza resultante:

$x = \frac{M_{total}}{FR} = \frac{17500 Nm}{3500 N} = 5$

Por lo tanto, la fuerza resultante se encuentra a 5 unidades de distancia del punto A.

Respuesta: La fuerza resultante (FR) se encuentra a 5 unidades de distancia del punto A.

[Explicar detalladamente]|Explica detalladamente cómo calcular la fuerza resultante y su ubicación desde el punto A, paso a paso.
[Ejemplo similar]|Resuelve un problema similar con diferentes valores de fuerza y distancias para practicar el cálculo de la fuerza resultante.

Задание 1: Calcular la fuerza resultante (FR) - Explicación Detallada

Para calcular la fuerza resultante (FR), necesitamos seguir estos pasos:

1. Identificar todas las fuerzas: Primero, identificamos todas las fuerzas que actúan sobre la viga. En este caso, tenemos cinco fuerzas verticales hacia abajo:

   • 500 N
   • 1 kN (que es igual a 1000 N)
   • 500 N
   • 1 kN (que es igual a 1000 N)
   • 500 N

2. Sumar las fuerzas: Como todas las fuerzas actúan en la misma dirección (vertical hacia abajo), simplemente las sumamos para obtener la fuerza resultante.

   $FR = 500 N + 1000 N + 500 N + 1000 N + 500 N$

3. Calcular la suma: Realizamos la suma:

   $FR = 3500 N$

Por lo tanto, la fuerza resultante es de 3500 N hacia abajo.

Respuesta: La fuerza resultante (FR) es de 3500 N.

Задание 2: Localizar la distancia a la que se encuentra la FR desde el punto A - Explicación Detallada

Para encontrar la distancia a la que se encuentra la fuerza resultante desde el punto A, utilizaremos el principio de momentos. Aquí están los pasos detallados:

1. Determinar las distancias: Primero, necesitamos determinar las distancias de cada fuerza individual desde el punto A. Asumimos que cada cuadro en el diagrama representa una unidad de distancia (por ejemplo, 1 metro).

   • Fuerza de 500 N (1): Distancia = 1 unidad
   • Fuerza de 1000 N (2): Distancia = 3 unidades
   • Fuerza de 500 N (3): Distancia = 5 unidades
   • Fuerza de 1000 N (4): Distancia = 7 unidades
   • Fuerza de 500 N (5): Distancia = 9 unidades

2. Calcular los momentos: Ahora, calculamos el momento de cada fuerza con respecto al punto A. El momento de una fuerza es el producto de la fuerza y su distancia al punto de referencia (en este caso, el punto A).

   • $M_1 = 500 N * 1 = 500 Nm$
   • $M_2 = 1000 N * 3 = 3000 Nm$
   • $M_3 = 500 N * 5 = 2500 Nm$
   • $M_4 = 1000 N * 7 = 7000 Nm$
   • $M_5 = 500 N * 9 = 4500 Nm$

3. Sumar los momentos: Sumamos todos los momentos para obtener el momento total con respecto al punto A.

   $M_{total} = 500 Nm + 3000 Nm + 2500 Nm + 7000 Nm + 4500 Nm = 17500 Nm$

4. Calcular la distancia de la fuerza resultante: Para encontrar la distancia x a la que se encuentra la fuerza resultante desde el punto A, dividimos el momento total por la fuerza resultante.

   $x = \frac{M_{total}}{FR} = \frac{17500 Nm}{3500 N} = 5$

Por lo tanto, la fuerza resultante se encuentra a 5 unidades de distancia del punto A.

Respuesta: La fuerza resultante (FR) se encuentra a 5 unidades de distancia del punto A.

[Otro ejemplo]|Resuelve un problema similar con diferentes valores de fuerza y distancias para practicar el cálculo de la fuerza resultante.
[Verificar solución]|Verifica la solución utilizando otro método o herramienta para asegurar la precisión de los resultados.

¡Hola! Vamos a resolver este problema de estática paso a paso.

Idioma: Spanish
Tareas:
A) Calcular la fuerza resultante (FR).
B) Localizar la ubicación de la FR.

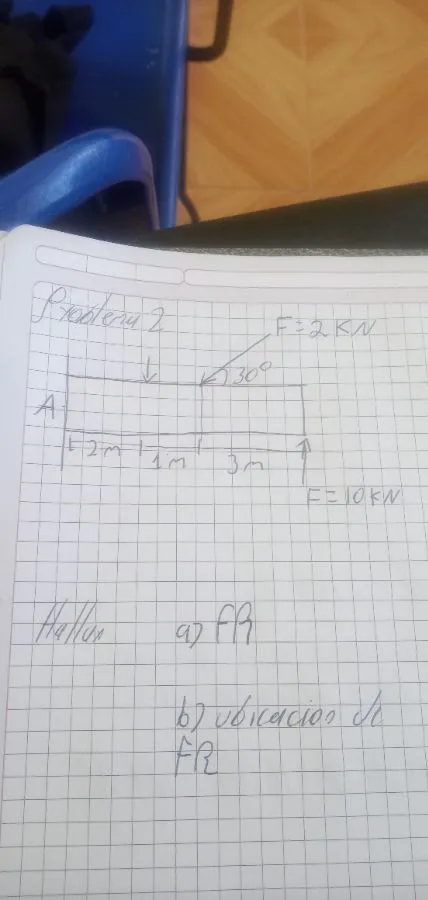

Задание 1: Calcular la fuerza resultante (FR)

Primero, identificamos todas las fuerzas que actúan sobre la viga. Tenemos las siguientes fuerzas:

• Fuerza de 2 kN (2000 N) actuando en un ángulo de 30 grados.
• Fuerza de 10 kN (10000 N) actuando hacia arriba.

Para calcular la fuerza resultante, necesitamos descomponer la fuerza de 2 kN en sus componentes horizontal y vertical.

• Componente horizontal: $F_{x} = 2000 N * cos(30°) = 2000 N * \frac{\sqrt{3}}{2} \approx 1732.05 N$
• Componente vertical: $F_{y} = 2000 N * sin(30°) = 2000 N * \frac{1}{2} = 1000 N$ (hacia abajo)

Ahora, calculamos la fuerza resultante en la dirección vertical:

$FR_{y} = 10000 N - 1000 N = 9000 N$ (hacia arriba)

La fuerza resultante en la dirección horizontal es simplemente la componente horizontal de la fuerza de 2 kN:

$FR_{x} = 1732.05 N$

La magnitud de la fuerza resultante (FR) se calcula usando el teorema de Pitágoras:

$FR = \sqrt{FR_{x}^2 + FR_{y}^2} = \sqrt{(1732.05 N)^2 + (9000 N)^2} \approx \sqrt{2999997.4 + 81000000} \approx \sqrt{83999997.4} \approx 9165.15 N$

Respuesta: La fuerza resultante (FR) es aproximadamente 9165.15 N.

Задание 2: Localizar la ubicación de la FR

Para encontrar la ubicación de la fuerza resultante, necesitamos calcular el momento total con respecto al punto A y luego dividirlo por la fuerza resultante vertical.

• Distancia de la fuerza de 2 kN: 2 m
• Distancia de la fuerza de 10 kN: 2 m + 1 m + 3 m = 6 m

Calculamos los momentos con respecto al punto A:

• Momento de la fuerza de 2 kN: $M_1 = -1000 N * 2 m = -2000 Nm$ (negativo porque la fuerza vertical de 2 kN actúa hacia abajo)
• Momento de la fuerza de 10 kN: $M_2 = 10000 N * 6 m = 60000 Nm$ (positivo porque la fuerza de 10 kN actúa hacia arriba)

El momento total con respecto al punto A es:

$M_{total} = -2000 Nm + 60000 Nm = 58000 Nm$

Ahora, para encontrar la distancia x a la que se encuentra la fuerza resultante vertical desde el punto A, dividimos el momento total por la fuerza resultante vertical:

$x = \frac{M_{total}}{FR_{y}} = \frac{58000 Nm}{9000 N} \approx 6.44 m$

Respuesta: La ubicación de la fuerza resultante (FR) es aproximadamente 6.44 m desde el punto A.

[Explicar detalladamente]|Explica detalladamente cómo calcular la fuerza resultante y su ubicación desde el punto A, paso a paso.
[Ejemplo similar]|Resuelve un problema similar con diferentes valores de fuerza y distancias para practicar el cálculo de la fuerza resultante.

Ассистент: ¡Hola! Vamos a resolver este problema de estática paso a paso.

Idioma: Spanish
Tareas:
A) Calcular la fuerza resultante (FR).
B) Localizar la ubicación de la FR.

Задание 1: Calcular la fuerza resultante (FR)

Primero, identificamos todas las fuerzas que actúan sobre la viga. Tenemos las siguientes fuerzas:

• Fuerza de 2 kN (2000 N) actuando en un ángulo de 30 grados a una distancia de 3 metros desde el punto donde inicia la viga.
• Fuerza de 10 kN (10000 N) actuando hacia arriba.

Para calcular la fuerza resultante, necesitamos descomponer la fuerza de 2 kN en sus componentes horizontal y vertical.

• Componente horizontal: $F_{x} = 2000 N * cos(30°) = 2000 N * \frac{\sqrt{3}}{2} \approx 1732.05 N$
• Componente vertical: $F_{y} = 2000 N * sin(30°) = 2000 N * \frac{1}{2} = 1000 N$ (hacia abajo)

Ahora, calculamos la fuerza resultante en la dirección vertical:

$FR_{y} = 10000 N - 1000 N = 9000 N$ (hacia arriba)

La fuerza resultante en la dirección horizontal es simplemente la componente horizontal de la fuerza de 2 kN:

$FR_{x} = 1732.05 N$

La magnitud de la fuerza resultante (FR) se calcula usando el teorema de Pitágoras:

$FR = \sqrt{FR_{x}^2 + FR_{y}^2} = \sqrt{(1732.05 N)^2 + (9000 N)^2} \approx \sqrt{2999997.4 + 81000000} \approx \sqrt{83999997.4} \approx 9165.15 N$

Respuesta: La fuerza resultante (FR) es aproximadamente 9165.15 N.

Задание 2: Localizar la ubicación de la FR

Para encontrar la ubicación de la fuerza resultante, necesitamos calcular el momento total con respecto al punto A y luego dividirlo por la fuerza resultante vertical.

• Distancia de la fuerza de 2 kN: 2 m + 1 m = 3 m
• Distancia de la fuerza de 10 kN: 2 m + 1 m + 3 m = 6 m

Calculamos los momentos con respecto al punto A:

• Momento de la fuerza de 2 kN: $M_1 = -1000 N * 3 m = -3000 Nm$ (negativo porque la fuerza vertical de 2 kN actúa hacia abajo)
• Momento de la fuerza de 10 kN: $M_2 = 10000 N * 6 m = 60000 Nm$ (positivo porque la fuerza de 10 kN actúa hacia arriba)

El momento total con respecto al punto A es:

$M_{total} = -3000 Nm + 60000 Nm = 57000 Nm$

Ahora, para encontrar la distancia x a la que se encuentra la fuerza resultante vertical desde el punto A, dividimos el momento total por la fuerza resultante vertical:

$x = \frac{M_{total}}{FR_{y}} = \frac{57000 Nm}{9000 N} \approx 6.33 m$

Respuesta: La ubicación de la fuerza resultante (FR) es aproximadamente 6.33 m desde el punto A.

[Explicar detalladamente]|Explica detalladamente cómo calcular la fuerza resultante y su ubicación desde el punto A, paso a paso.
[Ejemplo similar]|Resuelve un problema similar con diferentes valores de fuerza y distancias para practicar el cálculo de la fuerza resultante.

Ассистент: ¡Hola! Vamos a revisar el cálculo de la ubicación de la fuerza resultante (FR) en el segundo problema.

En el segundo problema, tenemos:

• Fuerza de 2 kN a 30 grados, ubicada a 3 metros del punto A (según tu corrección).
• Fuerza de 10 kN ubicada a 6 metros del punto A.

Calculamos los momentos con respecto al punto A:

• Momento de la fuerza de 2 kN: $M_1 = -1000 N * 3 m = -3000 Nm$ (negativo porque la fuerza vertical de 2 kN actúa hacia abajo)
• Momento de la fuerza de 10 kN: $M_2 = 10000 N * 6 m = 60000 Nm$ (positivo porque la fuerza de 10 kN actúa hacia arriba)

El momento total con respecto al punto A es:

$M_{total} = -3000 Nm + 60000 Nm = 57000 Nm$

La fuerza resultante vertical es:

$FR_{y} = 10000 N - 1000 N = 9000 N$

Ahora, para encontrar la distancia x a la que se encuentra la fuerza resultante vertical desde el punto A, dividimos el momento total por la fuerza resultante vertical:

$x = \frac{M_{total}}{FR_{y}} = \frac{57000 Nm}{9000 N} = 6.33 m$

La razón por la que el resultado es 6.33 m en lugar de 6 m es porque la fuerza de 2 kN, al tener una componente vertical hacia abajo, reduce el momento total en comparación con si solo tuviéramos la fuerza de 10 kN actuando hacia arriba. Esto hace que la fuerza resultante se ubique ligeramente más cerca del punto donde actúa la fuerza de 10 kN, pero no exactamente en ese punto.

Si la fuerza resultante estuviera exactamente a 6 metros, el momento total sería:

$M_{total} = FR_{y} * x = 9000 N * 6 m = 54000 Nm$

Pero como el momento total es 57000 Nm, la fuerza resultante debe estar más cerca del punto A para equilibrar el sistema.

Respuesta: La ubicación de la fuerza resultante (FR) es aproximadamente 6.33 m desde el punto A.

[Explicar detalladamente]|Explica detalladamente cómo calcular la fuerza resultante y su ubicación desde el punto A, paso a paso.
[Ejemplo similar]|Resuelve un problema similar con diferentes valores de fuerza y distancias para practicar el cálculo de la fuerza resultante.

Ассистент: ¡Entiendo tu pregunta! Te refieres a por qué la ubicación calculada de la fuerza resultante (6.33 m) es mayor que la longitud total de la viga que se muestra en el diagrama (6 m).

La razón es que la ubicación de la fuerza resultante se calcula con respecto al punto A, y representa el punto donde una única fuerza equivalente (la fuerza resultante) produciría el mismo momento que todas las fuerzas originales combinadas.

En este caso, la fuerza de 2 kN tiene una componente vertical hacia abajo, lo que genera un momento negativo con respecto al punto A. La fuerza de 10 kN tiene un momento positivo con respecto al punto A. La combinación de estos momentos resulta en un momento total de 57000 Nm.

Para que la fuerza resultante de 9000 N produzca este mismo momento, debe estar ubicada a 6.33 m del punto A. Esto significa que, si extendiéramos la viga más allá de los 6 metros mostrados en el diagrama, la fuerza resultante estaría ubicada a 6.33 metros del punto A en esa extensión imaginaria.

En resumen, la ubicación de la fuerza resultante puede estar fuera de la longitud física de la viga si hay momentos que requieren una distancia mayor para equilibrar el sistema.
