¡Hola! Entiendo que quieres saber cómo verificar el buen funcionamiento de tu antena Yagi "criolla" hecha en Cuba. Aquí te detallo algunos pasos y consideraciones para ayudarte a evaluarla:

Verificación Física de la Antena

1. Inspección Visual:

   • Estructura: Asegúrate de que todos los elementos (director, activo, reflector) estén rectos, firmes y bien sujetos. No debe haber dobleces, torceduras o partes sueltas.
   • Conexiones: Revisa que los cables de conexión (al balun o directamente al cable coaxial) estén bien apretados y sin corrosión. El balun (si lo usas) debe estar en buen estado y bien sellado.
   • Materiales: Verifica que no haya signos de oxidación o deterioro avanzado en los materiales de la antena.

2. Aislamiento de los Elementos:

   • Todos los elementos (excepto el elemento activo, que suele estar conectado al balun o al cable) deben estar eléctricamente aislados de la estructura principal o del mástil de soporte. Asegúrate de que los aislantes (si los hay) estén en buen estado.

Verificación de la Señal

Para verificar si la antena está funcionando bien, necesitarás una forma de medir la calidad de la señal que recibe.

1. Conexión y Cableado:

   • Cable Coaxial: Utiliza un cable coaxial de buena calidad (RG6 o superior, preferiblemente) y asegúrate de que no esté dañado, pellizcado o cortado. Las conexiones en ambos extremos (antena y receptor) deben estar bien hechas y ajustadas.
   • Conectorización: Verifica que los conectores F (o los que uses) estén correctamente instalados y que no haya cortocircuitos entre el conductor central y la malla.

2. Prueba con un Receptor:

   • Televisor Digital o Receptor Satelital: La forma más sencilla es conectar la antena a un televisor digital (TDT) o a un receptor satelital y escanear los canales disponibles.
     • Si sintonizas muchos canales con buena calidad de imagen y sonido, es una buena señal.
     • Si sintonizas pocos canales, o la imagen se congela/pixela, podría indicar un problema con la antena, el cableado o la orientación.
   • Medidor de Campo (Opcional pero Recomendado): Para una evaluación más precisa, se utiliza un medidor de campo de señales de TV. Estos dispositivos te dan lecturas numéricas de la fuerza (nivel de señal) y la calidad de la señal (BER - Bit Error Rate, MER - Modulation Error Ratio, etc.).
     • Nivel de Señal: Debe estar dentro del rango operativo de tu receptor.
     • Calidad de Señal: Debe ser alta (los valores exactos dependen de la tecnología y el estándar, pero generalmente buscas valores lo más cercanos posible a los máximos o con un BER muy bajo).

3. Orientación de la Antena:

   • Las antenas Yagi son direccionales. Deben estar apuntando directamente hacia la torre de transmisión del servicio que deseas recibir (TV, radio, internet inalámbrico).
   • Si sospechas que la orientación no es la correcta, prueba a girar la antena lentamente en diferentes direcciones mientras observas la calidad de la señal en tu receptor. Busca la posición que ofrezca la mejor recepción.
   • Herramientas de Ayuda: Puedes usar aplicaciones móviles de brújula o GPS para ayudarte a orientar la antena hacia la ubicación de las torres de transmisión (si tienes esa información).

4. Comparación (Si es Posible):

   • Si tienes otra antena Yagi que sepas que funciona bien, pruébala en la misma ubicación y con el mismo cableado. Esto te ayudará a aislar si el problema está en la antena "criolla" o en otros componentes.
   • Compara la cantidad y calidad de canales sintonizados con la antena "criolla" y con una antena de referencia.

Consideraciones Específicas para Antenas "Criollas"

• Diseño y Dimensiones: La efectividad de una antena Yagi depende críticamente de las longitudes y espaciados precisos de sus elementos. Si la construcción no siguió un diseño probado, es posible que su rendimiento no sea óptimo, incluso si está físicamente bien hecha. Las dimensiones deben ser proporcionales a la frecuencia de operación deseada.
• Impedancia: La impedancia de la antena debe coincidir lo mejor posible con la impedancia del cable coaxial (generalmente 75 ohmios para TV/Satélite) y del receptor para minimizar las pérdidas de señal por reflexiones. Un mal acoplamiento de impedancia (usando un balun inadecuado o mal construido) puede degradar significativamente la señal.

Resumen de Diagnóstico

• ¿Buena recepción con antena conectada y bien orientada? -> La antena probablemente está bien.
• ¿Mala recepción?
  • Verifica el cableado y las conexiones.
  • Revisa la orientación de la antena.
  • Inspecciona la antena físicamente en busca de daños.
  • Considera que el diseño o construcción pudo no ser óptimo.

Si después de estas verificaciones sigues teniendo problemas, podría ser útil consultar con alguien con experiencia en instalación de antenas o utilizar herramientas de medición más específicas.

El diagrama que has proporcionado es un plano técnico para la construcción de una antena Yagi de 16 elementos para la banda de 4G (1800 MHz). La pregunta "¿Está bien esta antena?" es un poco ambigua, ya que puede referirse a si el diseño es correcto, si la construcción se ha realizado bien, o si está funcionando correctamente en la práctica.

Basándome en el diagrama, puedo decirte lo siguiente:

Sobre el Diseño Técnico (Diagrama)

• Tipo de Antena: Es una antena Yagi de discos. Este diseño es una variante de la Yagi tradicional, donde los elementos son discos en lugar de varillas. Son comunes para bandas de frecuencia más altas y pueden ofrecer una buena relación de ganancia y directividad.
• Frecuencia: Está diseñada para 1800 MHz, que es una frecuencia utilizada por la red 4G (LTE).
• Número de Elementos: Tiene 16 elementos, lo cual sugiere que busca una alta ganancia. Más elementos generalmente significan mayor ganancia y mayor directividad (una "apertura" de haz más estrecha).
• Dimensiones: El plano detalla las distancias entre elementos y los diámetros/radios de los discos. Estas dimensiones son cruciales para el correcto funcionamiento de la antena en la frecuencia especificada. Si estas medidas se siguieron con precisión durante la construcción, el diseño en sí es técnicamente sólido para su propósito.
• Conexión del Coaxial: Se indica cómo y dónde conectar el coaxial al elemento activo (probablemente el dipolo central). La "Distancia desde el borde del disco hacia adentro para perforar y conectar o soldar el positivo coaxial" es una medida importante para el acoplamiento.

¿Está bien la Antena? (Evaluación Práctica)

El hecho de que tengas el plano y las medidas no garantiza que la antena esté funcionando bien. Para saber si tu antena está bien, debes considerar:

1. Precisión de la Construcción:

   • ¿Se respetaron las medidas del plano lo más fielmente posible? Pequeñas desviaciones en las dimensiones de los elementos o en sus espaciados pueden afectar el rendimiento.
   • ¿Los elementos están bien alineados y perpendiculares al boom (la estructura central)?
   • ¿Las conexiones eléctricas (donde se suelda el coaxial) están bien hechas y son sólidas?
   • ¿El material utilizado es adecuado (conductores de cobre o aluminio, discos del mismo material)?

2. Integridad Física:

   • Como mencioné en mi respuesta anterior, revisa que no haya dobleces, partes sueltas, corrosión o daños en los elementos, soportes o en el balun (si se usó uno).

3. Rendimiento y Orientación:

   • ¿Está recibiendo señal? Conéctala a tu equipo (router 4G, módem, etc.) y verifica si mejora la recepción de datos o sintoniza canales (si es para TV).
   • ¿Está orientada correctamente? Las Yagis son direccionales. Debes apuntarla hacia la torre o el punto de emisión de la señal 4G que quieres captar. Si la orientación no es la adecuada, no funcionará al máximo de su capacidad, o incluso podría no captar señal.
   • ¿La calidad de la señal es buena? Compara la velocidad de datos, la estabilidad de la conexión, o la calidad de imagen/sonido (si aplica) con y sin la antena, o con otra antena conocida.

En resumen: El diseño técnico presentado en el plano parece ser un diseño específico y detallado para una antena Yagi de discos para 1800 MHz. Si tu antena fue construida siguiendo fielmente estas especificaciones y está correctamente instalada y orientada, entonces es probable que esté bien diseñada y construida.

La verdadera prueba de si "está bien" es cómo funciona en la práctica.

¡Claro! El dipolo es el elemento central y más importante de una antena Yagi. Es el elemento "activo" que se encarga de recibir (o transmitir) las ondas electromagnéticas y donde se conecta el cable coaxial.

En el caso de la antena Yagi de discos que has mostrado, el dipolo también está formado por discos, y su construcción y conexión son cruciales.

Aquí te explico cómo se suele hacer el dipolo para este tipo de antena, basándome en el diagrama y principios generales:

El Dipolo en la Yagi de Discos

1. Elementos del Dipolo: En lugar de una simple varilla o un bucle, el dipolo en este diseño está compuesto por dos discos (o "radios" que forman discos) montados en lados opuestos de un elemento central aislado.
2. Aislamiento: Es fundamental que el dipolo esté eléctricamente aislado del resto de la estructura de la antena y del mástil. Esto se logra montando los discos sobre un soporte o tubo que no conduzca electricidad, o asegurándose de que las conexiones eléctricas sean las únicas que unan los discos al punto de alimentación.
3. Dimensiones del Dipolo:
   • Según tu diagrama, el primer elemento (que suele ser el dipolo o activo) tiene un diámetro total de 145 mm.
   • Esto significa que cada "radio" (la mitad del disco) tiene una longitud de 72.5 mm.
   • La longitud total del dipolo (de borde a borde de los discos) es de 145 mm. Estas dimensiones están calculadas para resonar a la frecuencia de 1800 MHz.

Construcción y Conexión del Dipolo

1. Materiales:

   • Discos: Puedes usar discos de aluminio, cobre, o incluso chapa metálica. Deben ser conductores. El tamaño debe corresponder a los 72.5 mm de radio (145 mm de diámetro total).
   • Elemento Central/Soporte: Necesitarás un material aislante (como PVC, teflón, o algún plástico rígido) para mantener los dos discos separados y aislados eléctricamente. A veces, se usa un tubo de PVC o similar, y los discos se sujetan a él con tornillos o remaches.
   • Conexión Coaxial: Necesitarás un conector coaxial (tipo F, por ejemplo) o simplemente los cables del coaxial.

2. Proceso de Construcción (General):

   • Preparar los Discos: Corta o consigue dos discos de metal con un diámetro de 145 mm.
   • Montaje: Fija cada disco a un extremo de un soporte aislante central. Asegúrate de que los discos queden perfectamente alineados y paralelos entre sí. La distancia entre el centro de un disco y el centro del otro, pasando por el soporte aislante, define la longitud total del dipolo.
   • Punto de Alimentación: Aquí es donde entra la indicación del diagrama: "DISTANCIA DESDE EL BORDE DEL DISCO HACIA ADENTRO PARA PERFORAR Y CONECTAR O SOLDAR EL POSITIVO COAXIAL". Esto se refiere a la forma de conectar el cable coaxial.
     • Generalmente, el conductor central del cable coaxial se conecta a uno de los discos (o a un punto específico en el elemento central cercano a un disco).
     • La malla (blindaje) del cable coaxial se conecta al otro disco (o a un punto simétrico en el elemento central).
     • La distancia indicada (17.5 mm en el dibujo del conector) es la separación entre los puntos de conexión de la malla y el positivo, que es crucial para el acoplamiento de impedancia. A veces, en lugar de dos discos separados, se usa un solo elemento que actúa como dipolo, y la conexión se hace en la mitad de ese elemento. En tu diagrama, parece que se conectan los dos discos como un solo elemento activo.
   • Balun (Opcional pero Recomendado): Para mejorar el rendimiento y acoplar mejor la impedancia de la antena (que tiende a ser baja en el dipolo) con la del cable coaxial (75 ohmios), a menudo se utiliza un "balun". Un balun 1:1 es común para Yagis. Si no usas un balun, la conexión directa puede funcionar, pero con posibles pérdidas de señal. El diagrama no muestra explícitamente un balun, pero la forma de conexión (los 17.5 mm) sugiere un intento de acoplamiento.

Cómo hacerlo tú mismo (Simplificado)

Si no tienes discos prefabricados, puedes hacerlos:

1. Corta dos círculos de aluminio o chapa metálica de 145 mm de diámetro.
2. Consigue un tubo de PVC rígido o similar que sea lo suficientemente fuerte para sujetar los discos. La longitud dependerá de cómo vayas a montar los discos.
3. Fija un disco en cada extremo del tubo aislante. Asegúrate de que estén bien sujetos y alineados.
4. Prepara la conexión coaxial:
   • Si usas un conector tipo F, puedes montarlo en una pequeña placa metálica o directamente en el tubo aislante, de forma que el pin central quede cerca de un disco y la rosca (donde va la malla) cerca del otro. La separación es clave.
   • Alternativamente, puedes pelar el cable coaxial, soldar el conductor central a un disco y la malla al otro disco. La distancia entre estos puntos de soldadura debe ser la correcta (el diagrama sugiere 17.5 mm entre los puntos de conexión).

Importante: La precisión en las dimensiones y en la conexión del coaxial es lo que determina si el dipolo resonará correctamente a 1800 MHz y si se acoplará bien con el cable. Si tienes dudas sobre la construcción, es mejor buscar tutoriales específicos de "Yagi de discos" o "dipolo para Yagi 1800 MHz" que muestren visualmente el proceso de conexión.

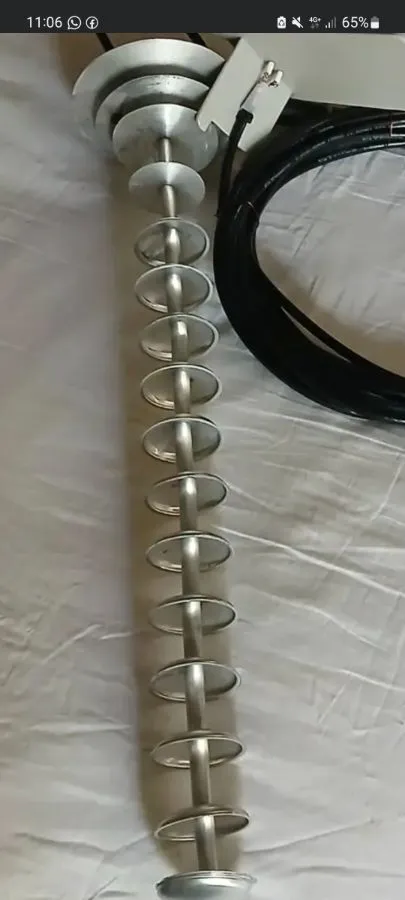

¡Esta imagen muestra claramente una antena Yagi de discos muy similar a la que describe el plano técnico que compartiste anteriormente!

Observando la imagen, podemos confirmar varios aspectos:

1. Diseño de Discos: Efectivamente, todos los elementos de la antena son discos, no varillas. Esto es característico de este tipo de diseño para frecuencias más altas.
2. Elemento Activo (Dipolo): En la parte superior de la antena (donde se ve el soporte blanco con los conectores), se aprecia el elemento activo. Parece estar compuesto por dos discos más grandes, y es donde se conectan los cables coaxiales. La forma del soporte y los conectores (parecen ser dos conectores tipo N o similares) sugieren que está diseñada para una conexión robusta.
3. Número de Elementos: Se pueden contar fácilmente varios discos a lo largo del "boom" central. Si contamos desde el elemento activo (los dos discos superiores), parece haber muchos más, coincidiendo con los 16 elementos del diseño original.
4. Construcción: Los discos parecen estar hechos de metal (probablemente aluminio) y montados sobre un soporte central que los mantiene alineados. La distancia entre ellos parece seguir un patrón, como se indica en el diagrama técnico.
5. Cable Coaxial: Se ve un cable coaxial negro enrollado, listo para ser conectado.

¿Está bien esta antena?

Basándonos en la imagen y el plano técnico, esta antena parece estar construida siguiendo las especificaciones de un diseño Yagi de discos para 1800 MHz.

Sin embargo, como te comenté antes, la apariencia física no es garantía de su funcionamiento. Para saber si esta antena en particular está bien, necesitaríamos:

• Verificar la precisión de las medidas: Si los discos y sus espaciados coinciden con el plano.
• Comprobar la calidad de las conexiones: Especialmente en el elemento activo (dipolo).
• Realizar pruebas de recepción: Conectarla a un equipo 4G y medir la calidad y velocidad de la señal.
• Asegurar una correcta orientación: Apuntarla hacia la torre de telefonía móvil.

En resumen: La imagen muestra una antena que visualmente se corresponde con el tipo de diseño Yagi de discos que discutimos. Si fue construida con cuidado y precisión siguiendo un plano como el que tenías, tiene el potencial de funcionar muy bien. La prueba definitiva será su rendimiento en uso real.

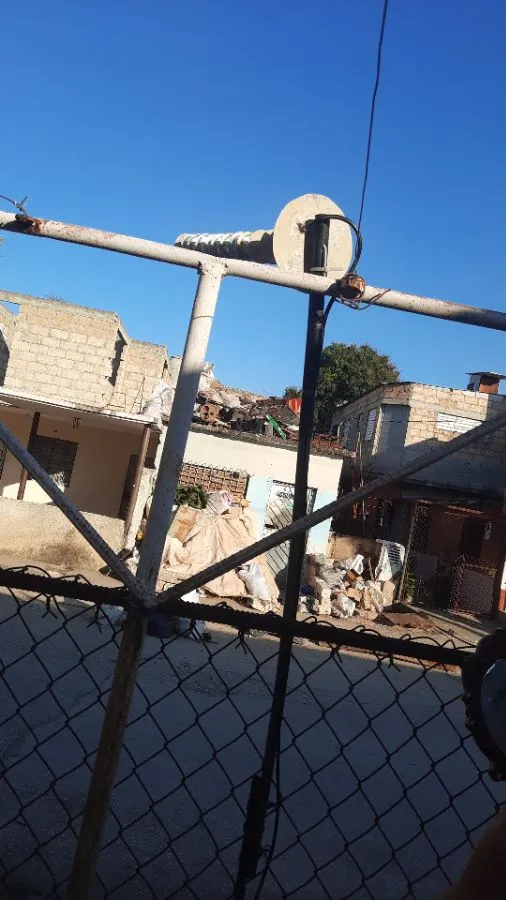

Esta imagen parece mostrar la instalación de una antena en un tejado o estructura elevada, en un entorno que podría ser rural o urbano con construcciones de ladrillo.

Aquí algunos detalles que se observan:

• Estructura de Soporte: Hay una estructura metálica, que parece ser un mástil o un soporte para la antena, hecho de tubos. Está fijado de alguna manera al tejado.
• Elemento de Antena: En la parte superior de la estructura, se ve un componente circular que podría ser parte de una antena. Podría ser el reflector o el elemento activo de algún tipo de antena direccional, o incluso la base de una antena omnidireccional. Sin embargo, no se distingue claramente el tipo de antena completo.
• Cableado: Se observa un cable negro (probablemente coaxial) que desciende de la antena. También parece haber un cable más delgado y gris que sube hacia la antena, posiblemente para alimentación o control, aunque es difícil de asegurar.
• Entorno: El fondo muestra construcciones de ladrillo, algunas en aparente mal estado o en proceso de reparación/construcción, sacos apilados, y escombros. El cielo está despejado y azul, lo que sugiere buen tiempo. Hay una valla metálica de malla de rombos en primer plano.

¿Qué podemos deducir o preguntar sobre esta imagen?

Esta imagen, por sí sola, no nos dice si la antena está funcionando bien o mal. Simplemente muestra una antena instalada. Para evaluar su funcionamiento, necesitaríamos más contexto, como:

• ¿Qué tipo de antena es? (¿Es la Yagi de discos que discutimos antes, u otra?)
• ¿Para qué servicio se está utilizando? (¿TV, radio, internet 4G, etc.?)
• ¿Se realizó la instalación correctamente? (¿Está firme, bien orientada, protegida de la intemperie?)
• ¿El usuario está experimentando problemas de recepción?

Si esta imagen se relaciona con tu antena Yagi de discos, podría ser una foto de la instalación final de la antena en su ubicación de uso. La forma circular superior podría ser la base donde se montó la antena Yagi, o quizás una antena diferente instalada junto a ella.
