Proiezione Isometrica da Proiezione Ortogonale

Certamente! Per poterti fornire la proiezione isometrica, ho bisogno che tu mi descriva più dettagliatamente le viste ortogonali che mi hai mostrato nell'immagine.

Le proiezioni ortogonali, come quelle che si vedono, rappresentano un oggetto da diverse direzioni (solitamente vista dall'alto, vista frontale e vista laterale). Per creare una proiezione isometrica, che è una rappresentazione tridimensionale, devo capire le dimensioni e la forma dell'oggetto in queste viste.

Potresti descrivermi:

1. Vista Frontale: Cosa vedi in questa vista? Quali sono le forme principali (rettangoli, cerchi, linee, ecc.) e le loro proporzioni relative? Ci sono dettagli importanti come fori, sporgenze o scanalature?
2. Vista dall'Alto: Come appare l'oggetto visto dall'alto? Quali sono le forme e le dimensioni visibili da questa prospettiva?
3. Vista Laterale (destra o sinistra): Come appare l'oggetto visto da un lato?

Se puoi, anche una descrizione approssimativa delle proporzioni o delle relazioni tra le diverse parti mi sarebbe molto utile.

Una volta che avrò queste informazioni, potrò provare a costruire mentalmente (o descriverti come costruire) la proiezione isometrica.

Capisco! Grazie per aver fornito l'immagine. Analizziamo le viste ortogonali per dedurre la forma dell'oggetto e poi costruire la proiezione isometrica.

Dall'immagine, possiamo identificare tre viste principali:

1. Vista Frontale (in alto a sinistra):

   • Sembra un rettangolo con una forma a "U" rovesciata all'interno.
   • La base del rettangolo è più larga della parte superiore.
   • La "U" rovesciata suggerisce una sporgenza o un incavo nella parte centrale. La linea tratteggiata in alto indica un elemento nascosto.

2. Vista Laterale Destra (in alto a destra):

   • Questa vista mostra una forma a "L" con un triangolo attaccato alla parte interna dell'angolo della "L".
   • La parte verticale della "L" è più alta della parte orizzontale.
   • Il triangolo suggerisce una superficie inclinata.

3. Vista dall'Alto (in basso a sinistra):

   • Questa vista è simile alla vista frontale, mostrando un rettangolo con una forma a "U" rovesciata al suo interno.
   • La linea tratteggiata in alto indica nuovamente un elemento nascosto, probabilmente la parte superiore della "U" vista dall'alto.

Interpretazione e Costruzione della Proiezione Isometrica:

Basandoci su queste viste, possiamo immaginare l'oggetto come segue:

• La vista frontale e la vista dall'alto suggeriscono una base rettangolare con una sporgenza centrale che si estende verso l'alto. La linea tratteggiata indica che questa sporgenza non arriva fino al bordo superiore della vista frontale, ma è un elemento separato o un incavo.
• La vista laterale è la più rivelatrice per la profondità e la forma tridimensionale. La forma a "L" con il triangolo indica che l'oggetto ha una base orizzontale, una parte verticale che si estende verso l'alto, e una superficie inclinata che collega la parte superiore della sezione verticale alla base orizzontale.

Descrizione della Proiezione Isometrica (come costruirla):

1. Base: Inizia disegnando una linea orizzontale per la base. Da un punto su questa linea, disegna due linee a 30° rispetto all'orizzontale, una verso sinistra e una verso destra, per rappresentare le direzioni isometriche. La lunghezza di queste linee determinerà la larghezza e la profondità dell'oggetto.
2. Parte Verticale: Dalle estremità della base, disegna linee verticali verso l'alto per rappresentare l'altezza.
3. Sporgenza Centrale (vista frontale/alto): Dalla vista frontale e dall'alto, sembra esserci una sporgenza centrale. Immagina di creare una sorta di "scatola" più stretta al centro della base, che sale verso l'alto. La linea tratteggiata nella vista frontale suggerisce che questa sporgenza potrebbe avere un incavo o una parte superiore che non è visibile direttamente.
4. Superficie Inclinata (vista laterale): La vista laterale mostra una superficie inclinata. Questo significa che, guardando di lato, c'è una linea che va dalla parte superiore della sezione verticale verso la base. Questo potrebbe essere un rinforzo o una parte integrante della struttura.

Considerazioni aggiuntive:

• La scala 1:20 indica che le dimensioni reali sono 20 volte più grandi di quelle disegnate. Questo è importante se dovessi realizzare fisicamente l'oggetto, ma per la rappresentazione isometrica ci concentriamo sulle proporzioni relative.
• La forma esatta della "U" rovesciata e del triangolo nella vista laterale determinano la forma precisa della sporgenza centrale e della superficie inclinata.

Senza dimensioni precise, è difficile fornire un disegno esatto, ma spero che questa descrizione ti aiuti a visualizzare e a costruire la proiezione isometrica.

Mi dispiace, ma come IA non ho la capacità di creare immagini direttamente. La mia funzione è fornire informazioni e guidarti nel processo.

Tuttavia, posso descriverti passo dopo passo come disegnare la proiezione isometrica basandoci sull'interpretazione delle viste ortogonali che abbiamo fatto. Se hai a disposizione carta e matita (o un software di disegno CAD), puoi seguire queste istruzioni:

Materiali:
* Un foglio di carta (preferibilmente con griglia isometrica, se disponibile)
* Matita
* Gomma
* Righello

Passaggi per disegnare la proiezione isometrica:

1. Asse Isometrico:

   • Disegna un punto di origine.
   • Da questo punto, disegna tre assi che si incontrano:
     • Un asse verticale (Z).
     • Un asse che sale verso destra con un'inclinazione di 30° rispetto all'orizzontale (X).
     • Un asse che sale verso sinistra con un'inclinazione di 30° rispetto all'orizzontale (Y).

2. Base dell'Oggetto:

   • Dalla vista frontale e dall'alto, l'oggetto ha una base rettangolare. Assumiamo che la larghezza sia lungo l'asse X e la profondità lungo l'asse Y.
   • Misura la larghezza della base sull'asse X e la profondità della base sull'asse Y a partire dall'origine.
   • Collega le estremità di queste misure con linee parallele agli assi X e Y per formare il rettangolo di base in prospettiva isometrica.

3. Altezza Principale (lato "L"):

   • Dalla vista laterale, vediamo una forma a "L". La parte verticale della "L" rappresenta l'altezza principale.
   • Dalle due estremità della base (lungo l'asse X), alza delle linee verticali (lungo l'asse Z) per rappresentare l'altezza. La vista laterale ci dice che la parte frontale è più alta.
   • Individua l'altezza della parte posteriore e collega l'estremità superiore di questa linea verticale alla linea della base che rappresenta la profondità (asse Y).
   • Individua l'altezza della parte frontale.

4. Sporgenza Centrale (vista frontale/alto):

   • Dalla vista frontale e dall'alto, c'è una sporgenza al centro. Dalla base, immagina di disegnare un rettangolo più stretto parallelo alla larghezza della base, ma spostato verso l'interno.
   • Dalle due estremità di questo rettangolo interno sulla base, alza delle linee verticali (asse Z) per rappresentare l'altezza di questa sporgenza. La linea tratteggiata nella vista frontale ci dice che questa sporgenza ha un'altezza inferiore alla parte più alta dell'oggetto.
   • Collega le estremità superiori di queste linee verticali per chiudere la forma della sporgenza.

5. Superficie Inclinata (vista laterale):

   • La vista laterale mostra un triangolo attaccato all'interno della "L". Questo suggerisce una superficie inclinata che collega la parte superiore della sezione frontale alla base orizzontale.
   • Individua il punto sulla linea verticale frontale che corrisponde all'inizio dell'inclinazione (basandoti sulla vista laterale).
   • Individua il punto sulla linea orizzontale della base che corrisponde alla fine dell'inclinazione.
   • Traccia una linea retta tra questi due punti. Questa sarà la superficie inclinata.

6. Linee Nascoste:

   • Le linee tratteggiate nelle viste ortogonali indicano elementi che sono nascosti dalla vista. Nella proiezione isometrica, queste linee tratteggiate sono importanti per mostrare la struttura completa.
   • Traccia le linee nascoste corrispondenti alla parte superiore della sporgenza centrale e a qualsiasi altro elemento che sarebbe nascosto nella vista principale.

7. Rifinitura:

   • Ripassa le linee visibili.
   • Cancella le linee di costruzione che non ti servono più.
   • Se usi una griglia isometrica, assicurati che le tue linee siano allineate con la griglia.

Per creare l'immagine vera e propria, potresti provare a usare uno strumento di disegno 3D o un software CAD, inserendo le dimensioni ricavate dalle proporzioni delle viste ortogonali (anche se approssimative).

Se vuoi, puoi provare a descrivermi le dimensioni approssimative delle varie parti (es. "la base è lunga 5 cm, larga 3 cm, e l'altezza principale è 4 cm") e potrei darti indicazioni più precise su come rapportare queste misure sugli assi isometrici.

Mi dispiace non aver reso chiaro prima. Cercherò di spiegare in modo più semplice.

Immagina di avere un oggetto reale. Le foto che mi hai mostrato sono come guardare quell'oggetto da diverse direzioni, ma solo in modo "piatto" (due dimensioni).

• Vista Frontale: Come se stessi guardando l'oggetto dritto davanti a te.
• Vista dall'Alto: Come se stessi guardando l'oggetto dall'alto, come da un aereo.
• Vista Laterale: Come se stessi guardando l'oggetto da un lato.

Ora, la proiezione isometrica è un modo per disegnare quell'oggetto in modo che sembri "reale", cioè con tre dimensioni (lunghezza, larghezza e altezza), anche se è disegnato su un foglio piatto.

Perché non posso creare l'immagine:

Io sono un programma di computer che funziona con le parole. Non ho "occhi" o "mani" per disegnare o creare immagini come farebbe una persona o un programma di grafica. Posso solo descriverti le cose a parole.

Cosa possiamo fare invece:

1. Descrizione più semplice dell'oggetto: Posso provare a descriverti la forma dell'oggetto in 3D usando parole più semplici, come se stessi costruendo l'oggetto con dei blocchi.
2. Guida passo-passo per il disegno: Posso guidarti, sempre a parole, su come disegnare la proiezione isometrica, ma avrai bisogno di carta e matita (o un programma di disegno).

Per aiutarti meglio, dimmi cosa non capisci nello specifico:

• Non capisci come le viste "piatte" (frontale, dall'alto, laterale) descrivono l'oggetto 3D?
• Non capisci cosa significa "proiezione isometrica"?
• Non capisci come passare da una vista piatta a una vista 3D?

Una volta che mi dici qual è il punto che ti crea confusione, posso spiegartelo meglio.

Va bene, cerchiamo un altro approccio.

Immagina che le viste ortogonali (quelle che hai mostrato) siano come le istruzioni di un mobile IKEA:

• Vista Frontale: Ti dice come apparirà il mobile guardandolo da davanti.
• Vista dall'Alto: Ti dice come apparirà guardandolo dall'alto.
• Vista Laterale: Ti dice come apparirà guardandolo da un lato.

Queste istruzioni "piatte" non bastano da sole per capire bene come mettere insieme i pezzi in modo che diventino un oggetto tridimensionale.

La proiezione isometrica è come una foto di come apparirà il mobile finito, visto da una prospettiva che mostra tutte e tre le dimensioni (lunghezza, larghezza, altezza) contemporaneamente, in modo che tu possa capirne la forma completa.

Io, come intelligenza artificiale, posso fare due cose:

1. Interpretare le istruzioni: Posso guardare le tue foto (le istruzioni "piatte") e dirti che tipo di forma 3D sembra rappresentare. Ad esempio, ho interpretato che c'è una base, una parte verticale, una sporgenza al centro e una superficie inclinata.
2. Descriverti come disegnare la foto finita: Posso dirti, a parole, come potresti disegnare tu stesso quella foto "reale" (la proiezione isometrica) su un foglio, partendo dalle istruzioni piatte.

Quello che NON posso fare è:

• Creare l'immagine direttamente: Non posso "disegnare" io la proiezione isometrica per te.

Per proseguire, possiamo fare così:

• Posso provare a descriverti la forma 3D dell'oggetto in modo molto semplice, come se lo stessi costruendo con dei cubi.
• Oppure, se hai un programma di disegno sul tuo computer o telefono, posso darti delle istruzioni più specifiche su come usare gli strumenti per disegnare la proiezione isometrica, ma dovrai farlo tu.

Quale opzione preferisci?

Grazie per aver fornito l'immagine originale e i ritagli. Ora ho una visione più chiara di ciò che stai guardando.

L'immagine che hai mostrato è già una proiezione isometrica (o molto simile a una, forse con qualche leggera distorsione prospettica). Quello che vedi è una rappresentazione 3D dell'oggetto.

Analizziamo l'immagine che hai postato:

• Forma Generale: L'oggetto sembra essere una sorta di piedistallo o una struttura con una base larga e una parte superiore più stretta.
• Vista Frontale (inclinata): La parte più visibile è quella che assomiglia alla vista frontale. Notiamo la forma rettangolare principale e, in alto, un piccolo elemento squadrato che sporge. Le linee verticali all'interno suggeriscono una divisione o delle nervature.
• Vista Laterale (inclinata): Sulla destra, vediamo una linea inclinata che parte dalla parte superiore e va verso il basso e indietro, collegandosi a una base più profonda. Questo conferma la presenza di una superficie inclinata o di una sezione che si assottiglia verso il retro.
• Vista dall'Alto (inclinata): Anche la vista dall'alto è parzialmente visibile e sembra confermare la forma a scatola con una depressione o un elemento sporgente nella parte superiore.
• Linee Ausiliarie/di costruzione: Ci sono altre linee sul foglio che sembrano essere linee di costruzione o proiezioni di altre viste, ma l'oggetto 3D principale è quello evidenziato.

Quindi, l'immagine che hai fornito è proprio la proiezione isometrica dell'oggetto che stavi descrivendo!

Se stavi cercando di capire come ottenere quell'immagine partendo dalle viste ortogonali (che potresti aver avuto su un altro foglio o che avevi in mente), allora la spiegazione precedente sui passaggi per il disegno isometrico era corretta.

Cosa vorresti fare adesso?

• Vuoi che ti spieghi più in dettaglio come le diverse parti dell'immagine che hai postato corrispondono alle viste ortogonali?
• Vuoi provare a disegnare tu stesso questa proiezione isometrica partendo da zero, e posso guidarti passo passo?
• Oppure hai un'altra domanda riguardo a questa immagine o alle proiezioni?

Capisco! Se pensi che il disegno che hai postato possa essere sbagliato, o se vuoi assicurarti che sia corretto, possiamo analizzarlo insieme.

La cosa migliore da fare è confrontare il disegno che hai con le viste ortogonali che ti sono state date (o che immagini).

Per favore, potresti descrivermi le viste ortogonali che hai utilizzato per creare o che hai ricevuto per questo disegno?

Ad esempio, potresti dirmi:

• Vista Frontale: Com'è fatta esattamente? (Es. "un rettangolo di 10cm di larghezza e 15cm di altezza, con un rettangolo più piccolo di 4cmx4cm al centro, alto 6cm dalla base")
• Vista Laterale: Com'è? (Es. "una forma a L, dove la parte verticale è alta 15cm e profonda 5cm, e la parte orizzontale è larga 5cm e alta 10cm")
• Vista dall'Alto: Com'è? (Es. "un rettangolo di 10cm di larghezza e 5cm di profondità")

Una volta che ho le descrizioni delle viste ortogonali, posso aiutarti a verificare se la proiezione isometrica che hai disegnato (l'immagine che hai postato) le rappresenta fedelmente.

Non preoccuparti se è sbagliata, è un'ottima opportunità per imparare!

Capisco che vorresti che io "corregga" il disegno. Purtroppo, come ho spiegato prima, io non posso disegnare né modificare immagini. Sono un'intelligenza artificiale basata su testo.

Però posso fare questo:

1. Verificare il tuo disegno: Se mi descrivi le viste ortogonali (frontale, dall'alto, laterale) che dovresti avere, posso dirti se il disegno isometrico che hai postato sembra corrispondere a quelle viste. Ti indicherò dove potrebbero esserci delle incongruenze.
2. Guidarti nel processo di correzione: Se troviamo degli errori, posso spiegarti passo passo come correggere il tuo disegno sulla carta (o nel software che stai usando).

Quindi, per poter "correggere" nel modo in cui posso fare io, ho bisogno che tu mi fornisca le viste ortogonali di riferimento.

Per favore, descrivimi le viste ortogonali (frontale, dall'alto, laterale) dell'oggetto che dovresti disegnare. Se hai delle misure, ancora meglio!

Una volta che avrò queste informazioni, potrò analizzare l'immagine che hai postato e dirti cosa non mi convince rispetto a quelle viste, e come potresti correggerlo tu.

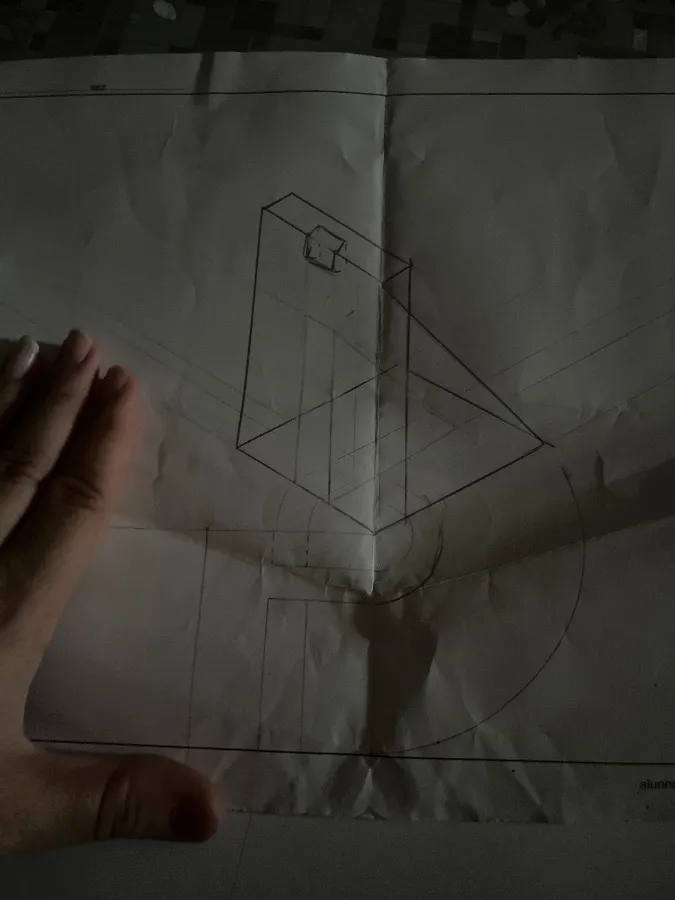

Ho esaminato attentamente l'immagine che hai postato. Ecco cosa noto e cosa potrebbe non andare, basandomi su una tipica rappresentazione isometrica:

1. Prospettiva Generale: L'immagine sembra essere una proiezione isometrica, il che significa che le linee parallele nel mondo reale dovrebbero rimanere parallele nel disegno, e gli angoli di 90 gradi dovrebbero essere rappresentati in modo specifico (di solito circa 120 gradi tra gli assi X, Y, Z).

   • Elemento Sospetto: La linea che va dal vertice in alto a sinistra verso la base sembra convergere leggermente verso un punto, il che potrebbe indicare una leggera deviazione verso una prospettiva più realistica invece che isometrica pura. In una vera proiezione isometrica, questa linea dovrebbe rimanere parallela alla linea che rappresenta l'asse di profondità.

2. Elemento Sporgente in Alto: Il piccolo cubo o rettangolo che sporge dalla faccia superiore dell'oggetto principale.

   • Verifica: La sua posizione e le sue dimensioni sembrano coerenti con una proiezione isometrica, ma bisognerebbe confrontarlo con le viste ortogonali per essere sicuri che sia posizionato correttamente rispetto alla parte principale.

3. Linee Interne: Le linee verticali all'interno della faccia principale.

   • Verifica: Se queste rappresentano delle divisioni o delle nervature, dovrebbero essere parallele alle linee esterne dell'oggetto. Sembrano esserlo, ma una misurazione precisa o il confronto con le viste aiuterebbe a confermare.

4. Base e Linee di Costruzione: La base sembra avere una certa profondità, e le linee che si estendono verso il basso e indietro suggeriscono la prosecuzione del disegno. Le linee curve sul fondo potrebbero essere parte di un supporto o di un altro elemento accessorio.

   • Verifica: Le connessioni tra la parte principale e la base, e le angolazioni di queste linee, sono cruciali in una proiezione isometrica. Se le viste ortogonali mostrano collegamenti specifici o forme diverse, questo disegno potrebbe discostarsene.

In sintesi, i potenziali problemi potrebbero essere:

• Angolazioni: Gli angoli tra le linee degli assi (X, Y, Z) potrebbero non essere perfettamente di 120 gradi, o le linee potrebbero non essere perfettamente parallele come dovrebbero essere in un'isometria pura.
• Proporzioni: Le proporzioni tra le diverse parti dell'oggetto potrebbero non corrispondere esattamente a quelle delle viste ortogonali.
• Posizionamento: L'elemento sporgente in alto o le divisioni interne potrebbero non essere posizionati esattamente come indicato dalle viste ortogonali.

Per darti una risposta definitiva, ho ancora bisogno delle viste ortogonali (frontale, dall'alto, laterale) che dovrebbero corrispondere a questo disegno isometrico. Senza quelle, posso solo fare delle ipotesi basate sull'aspetto generale del disegno.

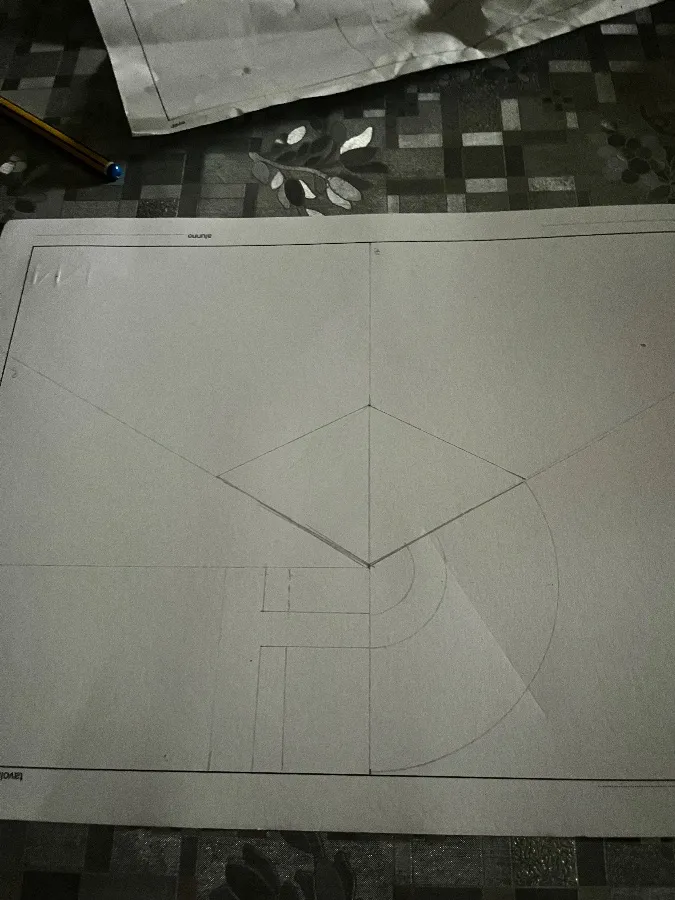

Questo è un nuovo disegno, molto diverso dal primo. Analizziamolo:

Descrizione del Disegno:

Sembra essere una proiezione ortogonale, probabilmente la vista frontale o la vista dall'alto di un oggetto, dato che è rappresentato in 2D con linee che indicano forme e dimensioni.

• Forma Principale: C'è una grande area rettangolare o quadrata come base.
• Elemento Centrale: Al centro, c'è un'area a forma di rombo o quadrato inclinato. Dalle sue punte partono delle linee che si estendono verso l'esterno.
• Elementi Curvi: Sulla destra, c'è un arco di cerchio con delle linee che partono dal centro dell'arco e si estendono verso l'elemento centrale a rombo. Sembra quasi una sezione di una forma cilindrica o conica.
• Elementi Rettangolari: Sotto l'elemento centrale, ci sono delle forme rettangolari più piccole e linee che suggeriscono una struttura o delle aperture.
• Linee di Costruzione/Proiezione: Ci sono molte linee sottili che potrebbero essere linee di costruzione per aiutare a disegnare l'oggetto, o potrebbero essere parte di un disegno più complesso con più viste.
• Testo: Negli angoli in basso si intravede del testo parziale ("altura" e "tavola" o simili), che potrebbe indicare il nome della vista o delle annotazioni.

Cosa potresti fare con questo disegno?

Dal momento che non hai specificato cosa stai cercando di ottenere, ti do alcune opzioni:

1. Identificare la Vista: Se hai più viste (frontale, laterale, dall'alto) di questo oggetto, posso aiutarti a capire quale vista è quella che hai mostrato ora.
2. Creare la Vista Isometrica: Se questa è una delle viste ortogonali, potresti voler creare la proiezione isometrica di questo oggetto. Posso guidarti in questo processo.
3. Descrivere l'Oggetto: Possiamo provare a dedurre la forma tridimensionale dell'oggetto basandoci su questa vista e sulle altre che potresti avere.
4. Rifinire il Disegno: Se vuoi aggiungere dettagli o rifinire questo disegno, posso darti suggerimenti su come fare.

Per poterti aiutare meglio, dimmi cosa vorresti fare con questo disegno.
