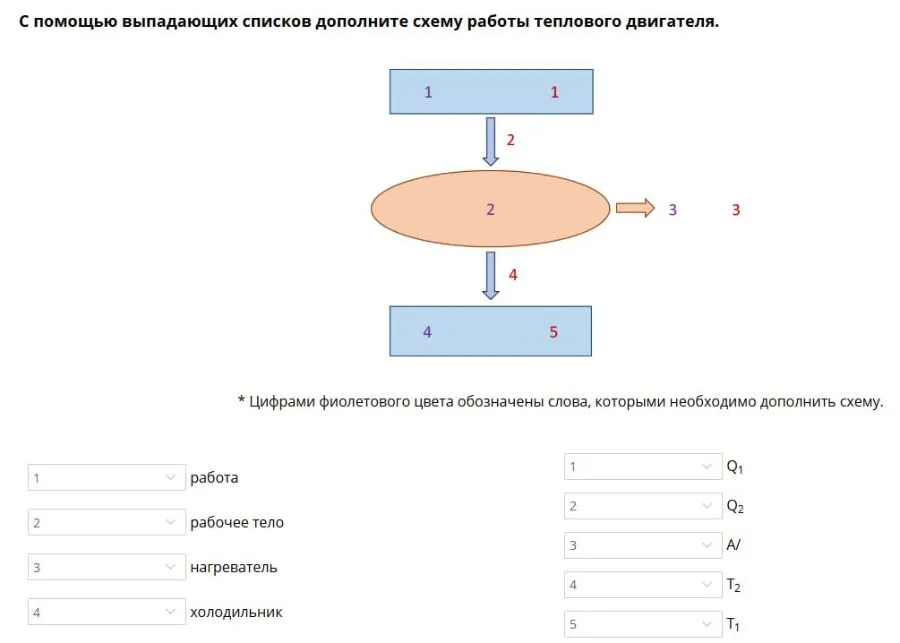

Я понял, вам нужно заполнить схему работы теплового двигателя, используя предложенные варианты. Давайте сделаем это!

Задание 1

1. 1: Нагреватель
2. 1: $Q_1$ (количество теплоты, полученное от нагревателя)
3. 2: Рабочее тело
4. 2: $Q_2$ (количество теплоты, отданное холодильнику)
5. 3: $A$ (работа, совершенная двигателем)
6. 3: Работа
7. 4: Холодильник
8. 4: $T_2$ (температура холодильника)
9. 5: $T_1$ (температура нагревателя)

Задание 1

1. 1: Нагреватель
2. 1: $Q_1$ (количество теплоты, полученное от нагревателя)
3. 2: Рабочее тело
4. 2: $Q_2$ (количество теплоты, отданное холодильнику)
5. 3: $A$ (работа, совершенная двигателем)
6. 3: Работа
7. 4: Холодильник
8. 4: $T_2$ (температура холодильника)
9. 5: $T_1$ (температура нагревателя)

Конечно, давайте разберем подробнее, как работает тепловой двигатель и почему именно такие обозначения используются на схеме.

Подробное объяснение работы теплового двигателя

Тепловой двигатель — это устройство, которое преобразует тепловую энергию в механическую работу. Основные компоненты и процессы в тепловом двигателе можно представить следующим образом:

1. Нагреватель (1):

   • Это источник тепла, который передает энергию рабочему телу.
   • Обычно это горячий резервуар, например, сгорающее топливо или ядерный реактор.
   • На схеме обозначен как "1".

2. $Q_1$ (количество теплоты, полученное от нагревателя) (1):

   • Количество теплоты, которое нагреватель передает рабочему телу.
   • Обозначается как $Q_1$.

3. Рабочее тело (2):

   • Вещество (обычно газ или пар), которое выполняет работу, расширяясь и двигая поршень или турбину.
   • Получает тепло от нагревателя и отдает часть тепла холодильнику.
   • На схеме обозначено как "2".

4. $Q_2$ (количество теплоты, отданное холодильнику) (2):

   • Часть теплоты, которую рабочее тело отдает холодильнику после выполнения работы.
   • Обозначается как $Q_2$.

5. $A$ (работа, совершенная двигателем) (3):

   • Механическая работа, которую двигатель выполняет в результате преобразования тепловой энергии.
   • Равна разнице между полученной и отданной теплотой: $A = Q_1 - Q_2$.
   • На схеме обозначена как "3".

6. Работа (3):

   • Процесс преобразования тепловой энергии в механическую работу.

7. Холодильник (4):

   • Холодный резервуар, который принимает тепло от рабочего тела.
   • Обычно это окружающая среда или специальное охлаждающее устройство.
   • На схеме обозначен как "4".

8. $T_2$ (температура холодильника) (4):

   • Температура холодильника, до которой охлаждается рабочее тело.
   • Обозначается как $T_2$.

9. $T_1$ (температура нагревателя) (5):

   • Температура нагревателя, от которого рабочее тело получает тепло.
   • Обозначается как $T_1$.

Цикл работы теплового двигателя

1. Получение тепла: Рабочее тело получает тепло $Q_1$ от нагревателя при температуре $T_1$.
2. Совершение работы: Рабочее тело расширяется, выполняя работу $A$.
3. Отдача тепла: Рабочее тело отдает тепло $Q_2$ холодильнику при температуре $T_2$.
4. Возврат в исходное состояние: Рабочее тело возвращается в исходное состояние, готовое к повторению цикла.

Эффективность теплового двигателя

• Коэффициент полезного действия (КПД) теплового двигателя определяется как отношение выполненной работы к полученной теплоте:

  $\eta = \frac{A}{Q_1} = \frac{Q_1 - Q_2}{Q_1} = 1 - \frac{Q_2}{Q_1}$

  КПД показывает, какая часть полученной теплоты преобразуется в полезную работу.
