Рычаг и правило моментов: равновесие сил в физике 7 класса

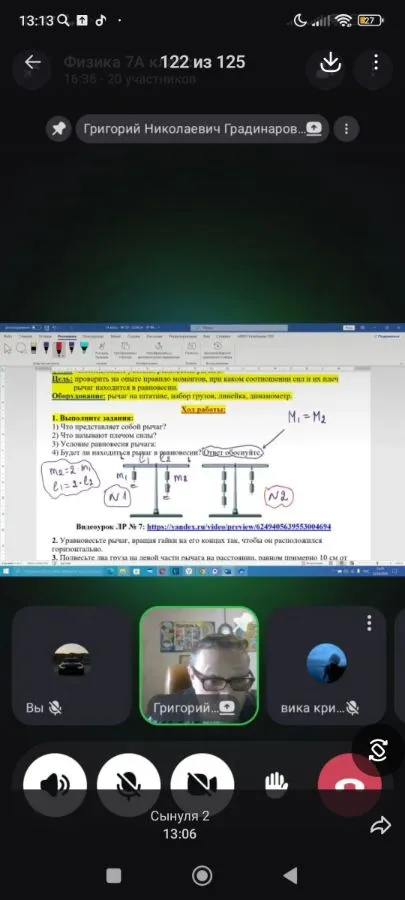

Здравствуйте! Это скриншот из онлайн-урока по физике. На экране видна презентация с материалами к уроку, посвященному теме "Рычаг" и "Правило моментов".

Основные элементы на изображении:

• Название урока: "Физика 7А к122 из 125"
• Преподаватель: Григорий Николаевич Градинаров
• Тема урока: "Проверить на опыте правило моментов, при каком соотношении сил и их плеч рычаг находится в равновесии."
• Оборудование для опыта: рычаг на штативе, набор грузов, линейка, динамометр.
• Задания:
  1. Выполните задания:
     • Что представляет собой рычаг?
     • Что называют плечом силы?
     • Условие равновесия рычага.
     • Будет ли находиться рычаг в равновесии? (Ответ обоснуйте)
  2. Уравновесьте рычаг, вращая гайки на его концах так, чтобы он расположился горизонтально.
  3. Подвесьте два груза на левой части рычага на расстоянии, равном примерно 10 см от точки опоры.
• Визуальные материалы: Схематичные рисунки рычага с подвешенными грузами и обозначениями сил и плеч.
• Видеоконференция: Видны несколько участников, включая преподавателя.

Объяснение темы "Рычаг" и "Правило моментов":

• Рычаг: это твердое тело (стержень), которое может вращаться вокруг неподвижной точки, называемой точкой опоры.
• Сила: воздействие на рычаг, которое может вызвать его вращение.
• Плечо силы: кратчайшее расстояние от точки опоры до линии действия силы. Обозначается как \(l\).
• Момент силы: произведение силы на ее плечо. \(M = F \cdot l\). Момент силы характеризует способность силы вызывать вращение тела.
• Условие равновесия рычага: Рычаг находится в равновесии, когда сумма моментов сил, действующих в одном направлении (например, по часовой стрелке), равна сумме моментов сил, действующих в другом направлении (против часовой стрелки).
  $\(F_1 \cdot l_1 = F_2 \cdot l_2\)$
  где \(F_1\) и \(F_2\) – силы, действующие на рычаг, а \(l_1\) и \(l_2\) – соответствующие плечи этих сил.

На скриншоте показана ситуация, где силы \(F_1\) и \(F_2\) (действующие благодаря весу грузов) и их плечи \(l_1\) и \(l_2\) должны быть сбалансированы для достижения равновесия.

Представленная информация относится к практическому занятию по физике, где студенты проводят эксперимент, чтобы проверить правило моментов для рычага.

Основные моменты, которые можно выделить:

1. Цель эксперимента: Экспериментально проверить правило моментов и определить условие равновесия рычага.
2. Необходимое оборудование:
   • Рычаг на штативе
   • Набор грузов
   • Линейка
   • Динамометр
3. Вопросы для обсуждения:
   • Определение рычага.
   • Что такое плечо силы.
   • Условие равновесия рычага.
   • Обоснование равновесия рычага.
4. Задания для выполнения:
   • Задание 1, вероятно, включает ответы на вышеперечисленные вопросы и, возможно, расчеты, как показано на схеме (\(m_2 = 2 \cdot m_1\), \(l_1 = 2 \cdot l_2\), \(M_1 = M_2\)).
   • Задание 2: Уравновесить рычаг, регулируя положение грузов.
   • Задание 3: Подвесить два груза на определенном расстоянии и измерить их вес.
5. Видеоурок: Присутствует ссылка на видеоурок, который, вероятно, демонстрирует выполнение эксперимента или объясняет теоретический материал.

Дополнительные детали с изображения:

• На схемах рычага показаны два состояния:
  • Левая сторона: Один груз (или группа грузов) на плече \(l_1\).
  • Правая сторона: Два груза (или группа грузов) на плече \(l_2\).
• Обозначения \(N_1\) и \(N_2\) могут относиться к нормальным силам или весам грузов, в зависимости от контекста.
• Условие \(M_1 = M_2\) (момент первой силы равен моменту второй силы) является ключевым для равновесия рычага.

Этот эксперимент наглядно демонстрирует, как соотношение сил и их плеч влияет на равновесие рычага.

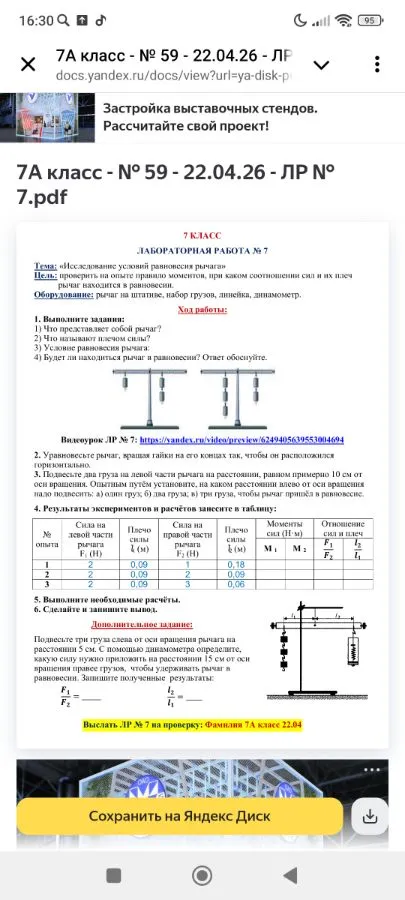

Вы предоставили изображение документа, который, судя по всему, является лабораторной работой №7 по физике для 7 класса. Документ содержит следующие разделы:

• Тема: "Исследование условий равновесия рычага".
• Цель: Проверить на опыте правило моментов и выяснить, при каком соотношении сил и их плеч рычаг находится в равновесии.
• Оборудование: Рычаг на штативе, набор грузов, линейка, динамометр.
• Ход работы:
  • Задание 1: Ответы на теоретические вопросы о рычаге, плече силы и условии равновесия.
  • Задание 2: Уравновешивание рычага путем вращения гаек.
  • Задание 3: Подвешивание грузов на левой части рычага на определенном расстоянии (10 см от оси вращения) и установка равновесия с помощью грузов на правой стороне.
  • Задание 4: Результаты экспериментов и расчётов, которые предлагается занести в таблицу.
    • Таблица: Содержит столбцы для номера опыта, силы на левой части рычага (\(F_1\)), плеча силы на левой части (\(l_1\)), силы на правой части (\(F_2\)), плеча силы на правой части (\(l_2\)), моментов сил (\(M_1\), \(M_2\)) и отношения сил и плеч (\(F_1/F_2\), \(l_2/l_1\)).
    • Данные в таблице (примеры):
      • Опыт 1: \(F_1=2\) Н, \(l_1=0.09\) м, \(F_2=1\) Н, \(l_2=0.18\) м.
      • Опыт 2: \(F_1=2\) Н, \(l_1=0.09\) м, \(F_2=2\) Н, \(l_2=0.09\) м.
      • Опыт 3: \(F_1=2\) Н, \(l_1=0.09\) м, \(F_2=3\) Н, \(l_2=0.06\) м.
  • Задание 5: Выполнение необходимых расчётов.
  • Задание 6: Формулировка вывода.
• Дополнительное задание: Подвесить три груза слева на расстоянии 5 см, определить динамометром силу, которую нужно приложить справа на расстоянии 15 см для удержания рычага в равновесии, и записать результаты.
• Видеоурок: Предоставлена ссылка на видеоурок: https://yandex.ru/video/preview/6249405639553004694
• Кнопка: В нижней части экрана видна кнопка "Сохранить на Яндекс Диск".

Ключевые моменты из таблицы и заданий:

• Правило моментов: \(M_1 = F_1 \cdot l_1\) и \(M_2 = F_2 \cdot l_2\). Для равновесия рычага \(M_1 = M_2\).
• Отношение сил и плеч: Для равновесия \(F_1 \cdot l_1 = F_2 \cdot l_2\), что можно переписать как \(F_1/F_2 = l_2/l_1\). Это означает, что чем меньше плечо силы, тем больше должна быть сама сила, чтобы уравновесить другую сторону.
• Примеры из таблицы:
  • В опыте 1, хотя сила \(F_1\) больше \(F_2\), плечо \(l_2\) значительно больше \(l_1\), что обеспечивает равновесие.
  • В опыте 2 силы равны, и плечи также равны (в данном случае, т.к. \(F_1=F_2\), то и \(l_1=l_2\) для равновесия).
  • В опыте 3, где \(F_2\) больше \(F_1\), плечо \(l_2\) меньше \(l_1\).

Этот документ представляет собой структурированное руководство для проведения и оформления эксперимента по теме "Рычаг".
