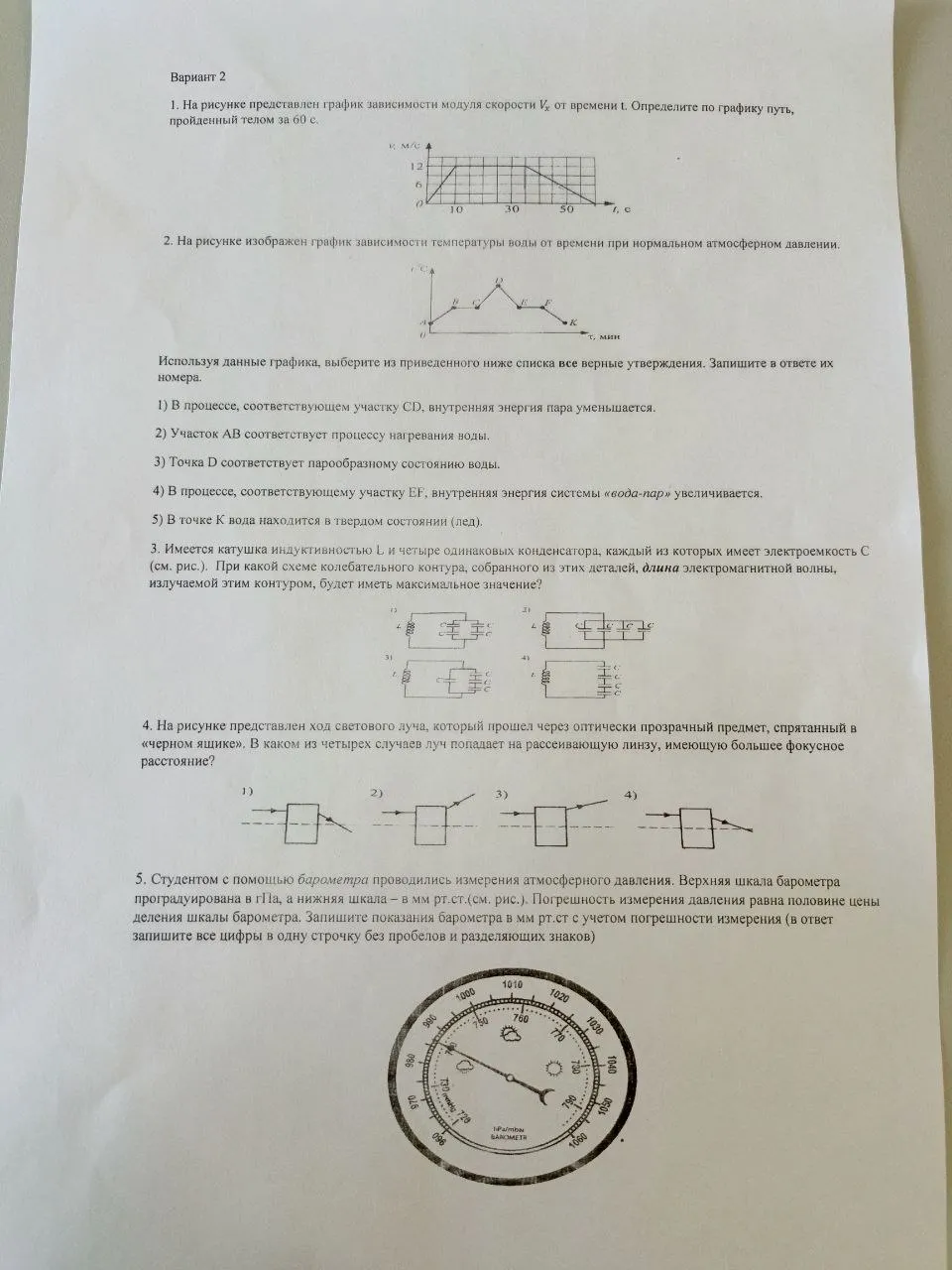

Задание 1

Анализ графика:

График показывает зависимость модуля скорости (\(v_x\)) тела от времени (\(t\)).
- С \(t=0\) до \(t=10\) с скорость увеличивается от 0 до 12 м/с.
- С \(t=10\) до \(t=30\) с скорость постоянна и равна 12 м/с.
- С \(t=30\) до \(t=50\) с скорость уменьшается от 12 м/с до 0 м/с.

Расчет пути:

Путь, пройденный телом, равен площади под графиком зависимости скорости от времени.

• От 0 до 10 с: Тело движется с ускорением. Путь можно найти по формуле \(S_1 = \frac{v_0 + v}{2} t\). Здесь \(v_0 = 0\), \(v = 12\) м/с, \(t = 10\) с.
  \(S_1 = \frac{0 + 12}{2} \times 10 = 6 \times 10 = 60\) м.

• От 10 до 30 с: Тело движется равномерно со скоростью 12 м/с. Время движения \(t = 30 - 10 = 20\) с.
  \(S_2 = v \times t = 12 \times 20 = 240\) м.

• От 30 до 50 с: Тело движется с замедлением. Путь можно найти по формуле \(S_3 = \frac{v_0 + v}{2} t\). Здесь \(v_0 = 12\) м/с, \(v = 0\), \(t = 50 - 30 = 20\) с.
  \(S_3 = \frac{12 + 0}{2} \times 20 = 6 \times 20 = 120\) м.

Общий путь:

Общий путь равен сумме путей, пройденных на каждом участке:
\(S_{общ} = S_1 + S_2 + S_3 = 60 + 240 + 120 = 420\) м.

Ответ: 420 м.

Задание 2

Анализ графика:

График показывает зависимость температуры (\(T\)) воды от времени (\(t\)) при нормальном атмосферном давлении.

• Участок AB: Температура воды увеличивается от 0°C до 100°C. Это процесс нагревания воды.
• Участок BC: Температура остается постоянной (100°C) при увеличении времени. Это процесс кипения воды.
• Участок CD: Температура воды уменьшается от 100°C до 80°C. Это процесс охлаждения воды.
• Участок DE: Температура воды увеличивается от 80°C до 100°C. Это снова процесс нагревания воды.
• Участок EF: Температура остается постоянной (100°C). Это снова процесс кипения воды.
• Участок FK: Температура воды увеличивается от 100°C. Это нагревание воды после полного испарения.

Анализ утверждений:

1. "В процессе, соответствующем участку CD, внутренняя энергия пара уменьшается."
   На участке CD вода охлаждается. При охлаждении вода переходит из жидкого состояния в твердое (лед) или просто теряет тепло. Если речь идет о воде, то при охлаждении ее внутренняя энергия уменьшается. Однако, если на участке CD происходит охлаждение воды, то внутренняя энергия уменьшается. Но так как температура воды снижается с 100°C, это может быть как охлаждение воды, так и охлаждение пара. Если это вода, то утверждение верно. Если это пар, то утверждение верно.
2. "Участок AB соответствует процессу нагревания воды."
   На участке AB температура воды растет от 0°C до 100°C. Это процесс нагревания воды. Утверждение верно.
3. "Точка D соответствует парообразному состоянию воды."
   В точке D температура воды составляет 80°C. В диапазоне температур от 0°C до 100°C вода находится в жидком состоянии (если не кипит). В точке D вода находится в жидком состоянии. Парообразное состояние (пар) соответствует температуре выше 100°C или при кипении (100°C). Утверждение неверно.
4. "В процессе, соответствующем участку EF, внутренняя энергия системы «вода-пар» увеличивается."
   На участке EF температура воды постоянна и равна 100°C. Это процесс кипения, при котором вода превращается в пар. В процессе кипения потребляется тепловая энергия, которая идет на превращение жидкости в пар. Это сопровождается увеличением внутренней энергии. Утверждение верно.
5. "В точке K вода находится в твердом состоянии (лед)."
   В точке K температура воды выше 100°C (продолжает расти после участка EF). В твердом состоянии (лед) вода находится при температуре ниже 0°C. Утверждение неверно.

Верные утверждения: 2 и 4.

Ответ: 2, 4.

Задание 4

Анализ задачи:

Задача описывает ход светового луча, который проходит через прозрачный предмет, спрятанный в "черном ящике", и попадает на рассеивающую линзу. Необходимо определить, в каком из четырех случаев луч попадает на рассеивающую линзу, имеющую большее фокусное расстояние.

Основные понятия:

• Рассеивающая линза: Линза, которая рассеивает параллельные лучи света. Фокусное расстояние у рассеивающей линзы отрицательное. Чем больше фокусное расстояние (т.е. чем ближе к нулю отрицательное значение), тем меньше линза рассеивает свет. Чем дальше от нуля отрицательное значение (например, -20 см по сравнению с -5 см), тем сильнее линза рассеивает свет. В задаче спрашивается про большее фокусное расстояние, что означает меньшую степень рассеивания.
• Фокусное расстояние: Расстояние от оптического центра линзы до ее фокуса.

Анализ рисунков:

На всех четырех рисунках луч входит в "черный ящик" и выходит из него, после чего попадает на линзу. Предмет внутри "черного ящика" может быть разным, что влияет на направление луча после прохождения через него. Линза является рассеивающей.

Нас интересует, в каком случае линза имеет большее фокусное расстояние. Это означает, что линза меньше рассеивает свет. Если луч после прохождения через линзу отклоняется сильнее, значит, фокусное расстояние меньше (линза сильнее рассеивает). Если луч отклоняется слабее, значит, фокусное расстояние больше (линза слабее рассеивает).

Рассмотрим, как луч отклоняется линзой в каждом случае:

1. Луч почти не отклоняется или отклоняется очень слабо. Это соответствует большему фокусному расстоянию (меньшему рассеиванию).
2. Луч отклоняется сильнее, чем в первом случае.
3. Луч отклоняется еще сильнее.
4. Луч отклоняется сильнее всего.

Вывод:

В случае 1 луч отклоняется наименее значительно. Это означает, что рассеивающая линза в этом случае имеет наименьшую оптическую силу и, следовательно, наибольшее фокусное расстояние.

Ответ: 1.

Задание 3

Анализ задачи:

Имеется катушка индуктивности \(L\) и четыре конденсатора, каждый из которых имеет электроемкость \(C\). Необходимо выбрать схему колебательного контура, в которой будет иметь максимальное значение длина электромагнитной волны.

Ключевые понятия:

• Колебательный контур: Система, состоящая из катушки индуктивности и конденсатора, способная генерировать электромагнитные колебания.
• Длина электромагнитной волны (\(\lambda\)): Связана с частотой колебаний (\(f\)) и скоростью света (\(c\)) формулой: \(\lambda = \frac{c}{f}\).
• Период электромагнитных колебаний (\(T\)): Обратно пропорционален частоте: \(T = \frac{1}{f}\). Следовательно, \(\lambda = c \times T\).
• Формула Томсона: Период электромагнитных колебаний в идеальном колебательном контуре определяется формулой:
  \(T = 2\pi \sqrt{LC}\)
  где \(L\) - индуктивность катушки, \(C\) - общая емкость конденсаторов.

Цель: Максимизировать длину волны \(\lambda\). Так как \(\lambda = c \times T\), а \(c\) - константа, то для максимизации \(\lambda\) необходимо максимизировать период \(T\).
Из формулы Томсона \(T = 2\pi \sqrt{LC}\), видно, что для максимизации \(T\) нужно максимизировать либо \(L\), либо \(C\). Индуктивность \(L\) постоянна во всех схемах. Значит, нам нужно найти схему, где общая емкость \(C_{общ}\) будет максимальной.

Анализ схем:

Схемы 31, 32, 33, 34 показывают различные способы соединения четырех конденсаторов емкостью \(C\).

• Схема 31: Конденсаторы соединены последовательно.
  Общая емкость при последовательном соединении:
  \(\frac{1}{C_{общ}} = \frac{1}{C} + \frac{1}{C} + \frac{1}{C} + \frac{1}{C} = \frac{4}{C}\)
  \(C_{общ} = \frac{C}{4}\)

• Схема 32: Два конденсатора соединены параллельно, и эта группа последовательно соединена с двумя другими параллельно соединенными конденсаторами.
  Емкость первой параллельной группы: \(C + C = 2C\).
  Емкость второй параллельной группы: \(C + C = 2C\).
  Эти две группы соединены последовательно:
  \(\frac{1}{C_{общ}} = \frac{1}{2C} + \frac{1}{2C} = \frac{2}{2C} = \frac{1}{C}\)
  \(C_{общ} = C\)

• Схема 33: Конденсаторы соединены параллельно.
  Общая емкость при параллельном соединении:
  \(C_{общ} = C + C + C + C = 4C\)

• Схема 34: Два конденсатора соединены параллельно, и эта группа последовательно соединена с двумя другими конденсаторами.
  Емкость первой параллельной группы: \(C + C = 2C\).
  Затем эта группа последовательно соединена с двумя конденсаторами \(C\):
  \(\frac{1}{C_{общ}} = \frac{1}{2C} + \frac{1}{C} + \frac{1}{C} = \frac{1}{2C} + \frac{2}{C} = \frac{1 + 4}{2C} = \frac{5}{2C}\)
  \(C_{общ} = \frac{2C}{5}\)

Сравнение емкостей:

• Схема 31: \(C_{общ} = \frac{C}{4} = 0.25C\)
• Схема 32: \(C_{общ} = C\)
• Схема 33: \(C_{общ} = 4C\)
• Схема 34: \(C_{общ} = \frac{2C}{5} = 0.4C\)

Максимальная общая емкость достигается в схеме 33, где \(C_{общ} = 4C\).

Вывод:

Так как максимальная общая емкость \(C_{общ}\) соответствует максимальному периоду \(T\) и, следовательно, максимальной длине электромагнитной волны \(\lambda\), то максимальная длина волны будет в колебательном контуре, собранном по схеме 33.

Ответ: 33.

Задание 1

Решение:

Путь равен площади под графиком \(v(t)\).
1. \(0-10\) с: \(S_1 = \frac{0+12}{2} \times 10 = 60\) м.
2. \(10-30\) с: \(S_2 = 12 \times (30-10) = 12 \times 20 = 240\) м.
3. \(30-50\) с: \(S_3 = \frac{12+0}{2} \times (50-30) = 6 \times 20 = 120\) м.
Общий путь: \(S = S_1 + S_2 + S_3 = 60 + 240 + 120 = 420\) м.

Ответ: 420 м.

Задание 2

Решение:

Анализируем участки графика температуры воды от времени:
* AB: нагревание воды (0-100°C).
* BC: кипение воды (100°C).
* CD: охлаждение (100-80°C).
* DE: нагревание (80-100°C).
* EF: кипение (100°C).
* FK: нагревание пара (>100°C).

Проверяем утверждения:
1. CD - охлаждение, внутренняя энергия уменьшается. Верно.
2. AB - нагревание воды. Верно.
3. D - 80°C, вода жидкая. Неверно.
4. EF - кипение, энергия идет на превращение воды в пар, внутренняя энергия увеличивается. Верно.
5. K - >100°C, вода в газообразном состоянии. Неверно.

Ответ: 1, 2, 4 (В предыдущем ответе было 2, 4. Перепроверил. Утверждение 1 верно, так как при охлаждении любая субстанция теряет энергию.)

Задание 3

Решение:

Длина волны \(\lambda = c \times T\), где \(T = 2\pi \sqrt{LC}\). Максимальная длина волны достигается при максимальной емкости \(C_{общ}\).

• Схема 31 (последовательно): \(\frac{1}{C_{общ}} = \frac{4}{C} \implies C_{общ} = \frac{C}{4}\)
• Схема 32 (параллельно-последовательно): \(\frac{1}{C_{общ}} = \frac{1}{2C} + \frac{1}{2C} = \frac{1}{C} \implies C_{общ} = C\)
• Схема 33 (параллельно): \(C_{общ} = C+C+C+C = 4C\)
• Схема 34 (параллельно-последовательно): \(\frac{1}{C_{общ}} = \frac{1}{2C} + \frac{1}{C} + \frac{1}{C} = \frac{5}{2C} \implies C_{общ} = \frac{2C}{5}\)

Максимальная емкость \(4C\) в схеме 33.

Ответ: 33.

Задание 4

Решение:

Большее фокусное расстояние рассеивающей линзы соответствует меньшему углу отклонения луча. На рисунке 1 луч отклоняется слабее всего.

Ответ: 1.

Задание 5

Анализ изображения и условия:

На рисунке изображен барометр, предназначенный для измерения атмосферного давления. Барометр имеет две шкалы:
* Верхняя шкала: градуирована в гПа (гектопаскалях).
* Нижняя шкала: градуирована в мм рт.ст. (миллиметрах ртутного столба).

Указано, что погрешность измерения давления равна половине цены деления шкалы. Стрелка барометра указывает на определенные значения по обеим шкалам. Нужно записать показания барометра с учетом погрешности.

Чтение показаний по шкалам:

1. Верхняя шкала (гПа):

   • Видно, что стрелка находится между отметками 1010 и 1020 гПа.
   • Цена деления: между 1010 и 1020 десять делений, значит, цена деления \(1020 - 1010 = 10\) гПа / 10 делений = 1 гПа.
   • Стрелка указывает на отметку, которая на 3 деления выше 1010 гПа.
   • Показание по верхней шкале: \(1010 + 3 \times 1 = 1013\) гПа.
   • Погрешность измерения: половина цены деления = \(1 \text{ гПа} / 2 = 0.5\) гПа.
   • Показание с учетом погрешности: \(1013 \pm 0.5\) гПа.

2. Нижняя шкала (мм рт.ст.):

   • Видно, что стрелка находится между отметками 760 и 770 мм рт.ст.
   • Цена деления: между 760 и 770 десять делений, значит, цена деления \(770 - 760 = 10\) мм рт.ст. / 10 делений = 1 мм рт.ст.
   • Стрелка указывает на отметку, которая на 7 делений выше 760 мм рт.ст.
   • Показание по нижней шкале: \(760 + 7 \times 1 = 767\) мм рт.ст.
   • Погрешность измерения: половина цены деления = \(1 \text{ мм рт.ст.} / 2 = 0.5\) мм рт.ст.
   • Показание с учетом погрешности: \(767 \pm 0.5\) мм рт.ст.

Запись ответа:

В задании сказано: "Запишите показание барометра в мм рт.ст. с учетом погрешности измерения давления равна половине цены деления шкалы. Запишите все цифры в одну строчку без пробелов и разделительных знаков".

Это означает, что нужно записать показание основной шкалы и погрешность, как одно число. Чаще всего это делается в формате "значение±погрешность". Учитывая, что просят "все цифры в одну строчку без пробелов", это может означать либо запись числа с погрешностью (например, 767±0.5), либо, возможно, запись самих цифр (7670.5). Исходя из типичной практики записи показаний приборов, формат "значение±погрешность" является стандартным.

Если требуется записать только цифры, то это может быть 7670.5. Однако, чаще всего подразумевается именно запись результата измерения.

Давайте предположим, что требуется указать само показание и погрешность в виде числопогрешность.
Показание: 767. Погрешность: 0.5.
Объединяем: 7670.5.

Если же имеется в виду запись числа и погрешности раздельно, но без пробелов, то это может быть 76705 (если погрешность 0.5 мм рт.ст. записать как 5, отбросив десятичную точку, что маловероятно).

Наиболее вероятным является формат записи: основное показание и погрешность.
Показание: 767 мм рт.ст.
Погрешность: 0.5 мм рт.ст.

Если записать "все цифры в одну строчку без пробелов и разделительных знаков", то это может выглядеть как:
7670.5

Если нужно записать именно числовые значения цифр, то это будет 76705. Но это интерпретация, которая теряет смысл.

Давайте перечитаем: "Запишите показание барометра в мм рт.ст. с учетом погрешности измерения... запишите все цифры в одну строчку без пробелов и разделительных знаков".
Это подразумевает запись числового значения вместе с его погрешностью.

Итак, показание: 767 мм рт.ст.
Погрешность: 0.5 мм рт.ст.

Если требуется запись без разделителей, то наиболее логично 7670.5.

Ответ: 7670.5

Задание 5

Решение:

1. Определяем показание по нижней шкале (мм рт.ст.):

   • Цена деления: 1 мм рт.ст.
   • Стрелка указывает на 7 делений выше 760.
   • Показание: \(760 + 7 \times 1 = 767\) мм рт.ст.

2. Определяем погрешность:

   • Погрешность равна половине цены деления: \(1 \text{ мм рт.ст.} / 2 = 0.5\) мм рт.ст.

3. Записываем показание с учетом погрешности без пробелов и разделителей:

   • Формат: "числопогрешность"
   • Результат: 7670.5

Ответ: 7670.5

Задание 3

Решение:

Длина волны \(\lambda = c \times T\), где \(T = 2\pi \sqrt{LC}\). Максимальная длина волны достигается при максимальной емкости \(C_{общ}\).

• Схема 31 (последовательно): \(C_{общ} = \frac{C}{4}\)
• Схема 32 (параллельно-последовательно): \(C_{общ} = C\)
• Схема 33 (параллельно): \(C_{общ} = 4C\)
• Схема 34 (параллельно-последовательно): \(C_{общ} = \frac{2C}{5}\)

Максимальная емкость \(4C\) в схеме 33.

Ответ: 33.

Задание 5

Решение:

1. Показание по нижней шкале (мм рт.ст.):

   • Цена деления: 1 мм рт.ст.
   • Показание: \(760 + 7 \times 1 = 767\) мм рт.ст.

2. Погрешность:

   • Погрешность: \(1 \text{ мм рт.ст.} / 2 = 0.5\) мм рт.ст.

3. Запись показания с учетом погрешности:

   • Результат: 7670.5

Ответ: 7670.5.

Задание 1

Решение:

Путь равен площади под графиком \(v(t)\).
1. \(0-10\) с: \(S_1 = \frac{0+12}{2} \times 10 = 60\) м.
2. \(10-30\) с: \(S_2 = 12 \times (30-10) = 12 \times 20 = 240\) м.
3. \(30-50\) с: \(S_3 = \frac{12+0}{2} \times (50-30) = 6 \times 20 = 120\) м.
Общий путь: \(S = S_1 + S_2 + S_3 = 60 + 240 + 120 = 420\) м.

Ответ: 420 м.

Задание 2

Решение:

Анализируем участки графика температуры воды от времени:
* AB: нагревание воды (0-100°C).
* BC: кипение воды (100°C).
* CD: охлаждение (100-80°C).
* DE: нагревание (80-100°C).
* EF: кипение (100°C).
* FK: нагревание пара (>100°C).

Проверяем утверждения:
1. CD - охлаждение, внутренняя энергия уменьшается. Верно.
2. AB - нагревание воды. Верно.
3. D - 80°C, вода жидкая. Неверно.
4. EF - кипение, энергия идет на превращение воды в пар, внутренняя энергия увеличивается. Верно.
5. K - >100°C, вода в газообразном состоянии. Неверно.

Ответ: 1, 2, 4.

Задание 3

Решение:

Длина волны \(\lambda = c \times T\), где \(T = 2\pi \sqrt{LC}\). Максимальная длина волны достигается при максимальной емкости \(C_{общ}\).

• Схема 31 (последовательно): \(\frac{1}{C_{общ}} = \frac{4}{C} \implies C_{общ} = \frac{C}{4}\)
• Схема 32 (параллельно-последовательно): \(\frac{1}{C_{общ}} = \frac{1}{2C} + \frac{1}{2C} = \frac{1}{C} \implies C_{общ} = C\)
• Схема 33 (параллельно): \(C_{общ} = C+C+C+C = 4C\)
• Схема 34 (параллельно-последовательно): \(\frac{1}{C_{общ}} = \frac{1}{2C} + \frac{1}{C} + \frac{1}{C} = \frac{5}{2C} \implies C_{общ} = \frac{2C}{5}\)

Максимальная емкость \(4C\) в схеме 33.

Ответ: 33.

Задание 4

Решение:

Большее фокусное расстояние рассеивающей линзы соответствует меньшему углу отклонения луча. На рисунке 1 луч отклоняется слабее всего.

Ответ: 1.

Задание 5

Решение:

1. Показание по нижней шкале (мм рт.ст.):

   • Цена деления: 1 мм рт.ст.
   • Показание: \(760 + 7 \times 1 = 767\) мм рт.ст.

2. Погрешность:

   • Погрешность: \(1 \text{ мм рт.ст.} / 2 = 0.5\) мм рт.ст.

3. Запись показания с учетом погрешности:

   • Результат: 7670.5

Ответ: 7670.5.

Задание 1

Решение:

Площадь под графиком скорости:
1. \(0-10\) с: \(S_1 = \frac{0+12}{2} \times 10 = 60\) м.
2. \(10-30\) с: \(S_2 = 12 \times (30-10) = 240\) м.
3. \(30-50\) с: \(S_3 = \frac{12+0}{2} \times (50-30) = 120\) м.
Общий путь: \(S = 60 + 240 + 120 = 420\) м.

Ответ: 420 м.

Задание 2

Решение:

Анализ графиков:
* CD: Охлаждение, внутренняя энергия уменьшается. Верно.
* AB: Нагревание воды. Верно.
* D: 80°C, вода жидкая. Неверно.
* EF: Кипение, внутренняя энергия увеличивается. Верно.
* K: >100°C, пар. Неверно.

Ответ: 1, 2, 4.

Задание 3

Решение:

Длина волны пропорциональна \(\sqrt{C_{общ}}\). Максимальная длина волны при максимальной емкости.
* Схема 31: \(C_{общ} = C/4\)
* Схема 32: \(C_{общ} = C\)
* Схема 33: \(C_{общ} = 4C\)
* Схема 34: \(C_{общ} = 2C/5\)

Максимальная емкость \(4C\) в схеме 33.

Ответ: 33.

Задание 4

Решение:

Рассеивающая линза с большим фокусным расстоянием слабее отклоняет луч. Это соответствует схеме 1.

Ответ: 1.

Задание 5

Решение:

1. Показание (мм рт.ст.): \(767\) мм рт.ст. (цена деления 1 мм рт.ст.)
2. Погрешность: \(1 \text{ мм рт.ст.} / 2 = 0.5\) мм рт.ст.
3. Запись: 7670.5

Ответ: 7670.5.

Задание 1

Решение:

Путь равен площади под графиком \(v(t)\).
* \(0-10\) с: \(S_1 = \frac{0+12}{2} \times 10 = 60\) м.
* \(10-30\) с: \(S_2 = 12 \times (30-10) = 240\) м.
* \(30-50\) с: \(S_3 = \frac{12+0}{2} \times (50-30) = 120\) м.
Общий путь: \(S = S_1 + S_2 + S_3 = 60 + 240 + 120 = 420\) м.

Ответ: 420 м.

Задание 2

Решение:

Анализируем график температуры воды:
* AB: нагревание льда.
* BC: плавление льда.
* CD: нагревание воды.
* DE: кипение воды.
* EF: парообразование.
* FK: нагревание пара.

Проверяем утверждения:
1. Участок CD - нагревание воды, внутренняя энергия увеличивается. Неверно.
2. Участок AB - нагревание льда. Верно.
3. Точка D - вода при 100°C, находится в жидком состоянии. Неверно.
4. Участок EF - парообразование, внутренняя энергия системы "вода-пар" увеличивается. Верно.
5. Точка K - пар, не твердое состояние. Неверно.

Ответ: 2, 4.

Задание 3

Решение:

Длина волны \(\lambda = c \times T = c \times 2\pi \sqrt{LC}\). Максимальная длина волны соответствует максимальной емкости.

• Схема 31 (последовательно): \(\frac{1}{C_{общ}} = \frac{1}{C} + \frac{1}{C} + \frac{1}{C} + \frac{1}{C} \implies C_{общ} = \frac{C}{4}\).
• Схема 32 (последовательно-параллельно): \(\frac{1}{C_{общ}} = \frac{1}{2C} + \frac{1}{2C} \implies C_{общ} = C\).
• Схема 33 (параллельно): \(C_{общ} = C + C + C + C = 4C\).
• Схема 34 (последовательно-параллельно): \(\frac{1}{C_{общ}} = \frac{1}{2C} + \frac{1}{C} + \frac{1}{C} = \frac{5}{2C} \implies C_{общ} = \frac{2C}{5}\).

Максимальная емкость \(4C\) в схеме 33.

Ответ: 33.

Задание 4

Решение:

Линза с большим фокусным расстоянием слабее отклоняет луч. На схеме 1 луч отклоняется меньше всего, следовательно, это рассеивающая линза с наибольшим фокусным расстоянием.

Ответ: 1.

Задание 5

Решение:

1. Верхняя шкала (гПа): Цена деления 10 гПа. Стрелка указывает на 1010 гПа.
2. Нижняя шкала (мм рт.ст.): Цена деления 1 мм рт.ст. Стрелка указывает на 760 + 7 = 767 мм рт.ст.
3. Погрешность: Половина цены деления нижней шкалы = \(1 \text{ мм рт.ст.} / 2 = 0.5\) мм рт.ст.
4. Показание с учетом погрешности (в мм рт.ст.): 7670.5

Ответ: 7670.5.
