Анализ и решение задач по организации строительной площадки

Gerne, ich helfe Ihnen bei der Lösung der Aufgaben aus dem Bild.

Hier ist eine Aufschlüsselung der einzelnen Punkte:

02. Der mittlere Stundenlohn wird mit 42,00 € angesetzt. Ermitteln Sie die Personalkosten:

Um die Personalkosten zu ermitteln, benötigen wir weitere Informationen, wie z.B. die Anzahl der Arbeitsstunden oder die Anzahl der Mitarbeiter. Ohne diese Angaben kann die Aufgabe nicht gelöst werden.

03. Beim Einsatz mit der Betonpumpe werden nur drei Mann benötigt. Die Betonierzeit beträgt 3,1 Stunden. Ermitteln Sie die Betoniergeschwindigkeit:

• Benötigte Mann: 3
• Betonierzeit: 3,1 Stunden

Die Betoniergeschwindigkeit kann berechnet werden, indem man die Menge des betonierten Materials durch die Betonierzeit teilt. Da die Menge des betonierten Materials nicht angegeben ist, kann diese Aufgabe ebenfalls nicht gelöst werden.

04. Ermitteln Sie die Personalkosten:

Ähnlich wie bei Punkt 02 fehlen hier Informationen, um die Personalkosten zu berechnen.

05. Der Nutzungspreis der Betonpumpe beträgt in diesem Fall: 802,00 € zuzüglich eines einmaligen Grundpreises von 80,00 €. Ermitteln Sie die Gesamtkosten und stellen Sie den Vergleich dar:

• Nutzungspreis Betonpumpe: 802,00 €

• Einmaliger Grundpreis: 80,00 €

• Gesamtkosten: 802,00 € + 80,00 € = 882,00 €

Ein Vergleich ist hier nicht möglich, da keine anderen Kosten oder Szenarien zur Verfügung gestellt werden.

06. Auf der Zeichnung ist die Baustelleneinrichtung für eine innerstädtische Baustelle dargestellt. Es handelt sich um eine mittelgroße Baustelle, bei der der auf den ersten Blick nicht allzuviel auffällt. Doch: Die vorgesehene Einrichtung ist in mindestens 10 Punkten falsch, d. h. es wird entweder gegen gesetzliche Bestimmungen verstoßen oder gegen die Regeln, die bei der Planung einer Baustelleneinrichtung zu beachten sind. Auf der Baustelle sind in der Hauptbauzeit 60 Arbeitnehmer beschäftigt. Da die Hälfte von Ihnen täglich an ihren Wohnort zurückkehren kann, sind 30 Arbeitnehmer auf der Baustelle unterzubringen.

Der Baustelleneinrichtungsplan enthält die folgenden wesentlichen Elemente:

1. Wohncontainer: doppelstöckig mit einer lichten Höhe von jeweils 2,30 m,
2. Wasch- und Toilettencontainer mit u. a. 1 Dusche und 10 Waschstellen,
3. Umkleideraum,
4. Tagesunterkunft mit einer lichten Höhe von 2,30 m,
5. Bürocontainer für Bauleitung und Poliere,
6. Magazin: Hier werden auch zum Teil schwere und teure Geräte untergestellt,
7. Lagerplatz für Bewehrung,
8. Standort der Betonpumpe,
9. Aufstellfläche für Fanggerüst,
10. Turmdrehkran mit Katzenausleger, Ausladung 20 m, im Aufzugsschacht,
11. Aufstellfläche für schienenfahrbaren Turmdrehkran mit Nadelausleger; Ausladung 18 m, Spurweite 2,20 m; Schwenkkreisradius des Ballastkastens 2,15 m,
12. Flächen für Holzlager, Reißboden und Lager für fertige Schalelemente.

Weitere Hinweise:

• Der Mutterboden wird auf einem anderen Platz gelagert. Wegen der beengten Platzverhältnisse stehen keine weiteren Flächen für die Baustelleneinrichtung zur Verfügung.
• In diesem Fall muss bei der Materialbestellung „just in time“ gearbeitet werden. Das bedeutet, dass man das richtige Material, zum richtigen Zeitpunkt an die richtige Arbeitsstelle leitet.
• Die PKW der Arbeitnehmer werden auf einem weiter entfernten Parkplatz abgestellt.

Weitere Angaben, die für eine gute Baustelleneinrichtung notwendig sind:

• Erforderlicher Luftraum: 10 m³ pro Arbeiter im Wohncontainer.
• Im Nasscontainer: 1 Waschstelle für jeweils fünf Arbeiter und 1 Dusche für jeweils 20 Arbeiter.
• Tagesunterkunft: 0,75 m² pro Arbeiter.
• Fanggerüst: Absturzhöhe über dem Gerüst | Gerüstbreite
  • 2,00 m | 1,00 m
  • 3,00 m | 1,30 m
  • 4,00 m | 1,80 m

Suchen Sie die Fehler im Baustellenplan und begründen Sie Sie Ihre Antwort:

Diese Aufgabe erfordert eine detaillierte Analyse des Baustellenplans (der hier nicht visuell vorliegt) und der oben genannten Elemente sowie der Hinweise. Die Fehler müssen anhand der gegebenen Informationen und der allgemeinen Regeln für Baustelleneinrichtungen identifiziert werden.

Mögliche Fehlerquellen (basierend auf den Textinformationen):

• Wohncontainer (Punkt 1): Bei 30 unterzubringenden Arbeitnehmern und der Regel von 10 m³ Luftraum pro Arbeiter, muss die Gesamtgröße der Wohncontainer ausreichend sein. Wenn die doppelstöckigen Container nicht genügend Volumen bieten, ist dies ein Fehler.
• Wasch- und Toilettencontainer (Punkt 2): Die Angabe "1 Dusche für jeweils 20 Arbeiter" könnte zu wenig sein, je nach Arbeitszeit und Pausenregelung. Ebenso die Anzahl der Waschstellen im Verhältnis zur Anzahl der Arbeiter.
• Tagesunterkunft (Punkt 4): 0,75 m² pro Arbeiter für eine Tagesunterkunft könnte knapp bemessen sein, insbesondere wenn dort auch gegessen werden soll.
• Lagerflächen (Punkte 7, 12): Die Angabe, dass keine weiteren Flächen zur Verfügung stehen, könnte problematisch sein, wenn die Lageranforderungen größer sind als die bereitgestellten Flächen.
• Standort der Betonpumpe (Punkt 8) und Turmdrehkran (Punkte 10, 11): Die genaue Platzierung und die Ausladung der Kräne müssen mit der tatsächlichen Baustellensituation und den Wegen für die Materialanlieferung (just in time) übereinstimmen. Der Aufzugsschacht als Standort für den Katzenausleger ist ungewöhnlich und könnte problematisch sein.
• Parkplatzsituation: Die PKW der Arbeitnehmer auf einem weiter entfernten Parkplatz abzustellen, kann zu Zeitverlusten und Unannehmlichkeiten führen.
• Gesamtorganisation: Die "just in time"-Materialbestellung erfordert eine sehr genaue Planung und Koordination, um Engpässe zu vermeiden.

Um die Fehler konkret zu benennen und zu begründen, bräuchte man die Zeichnung des Baustellenplans.

Absolut! Lassen Sie uns die Aufgaben aus dem neuen Bild lösen.

01. Beim Bau eines Wohngebäudes werden 80 m³ Beton benötigt. Für das Betonieren mit dem Kran werden fünf Arbeiter benötigt. Die Betoniergeschwindigkeit beträgt 9,4 m³/h. Wie viel Stunden beträgt die Betonierzeit?

Um die Betonierzeit zu berechnen, teilen wir die Gesamtmenge des zu betonierenden Materials durch die Betoniergeschwindigkeit.

• Gesamtmenge Beton: 80 m³
• Betoniergeschwindigkeit: 9,4 m³/h

Betonierzeit = Gesamtmenge Beton / Betoniergeschwindigkeit

Betonierzeit = 80 m³ / 9,4 m³/h

Betonierzeit ≈ 8,51 Stunden

Die Betonierzeit beträgt also ungefähr 8,51 Stunden.

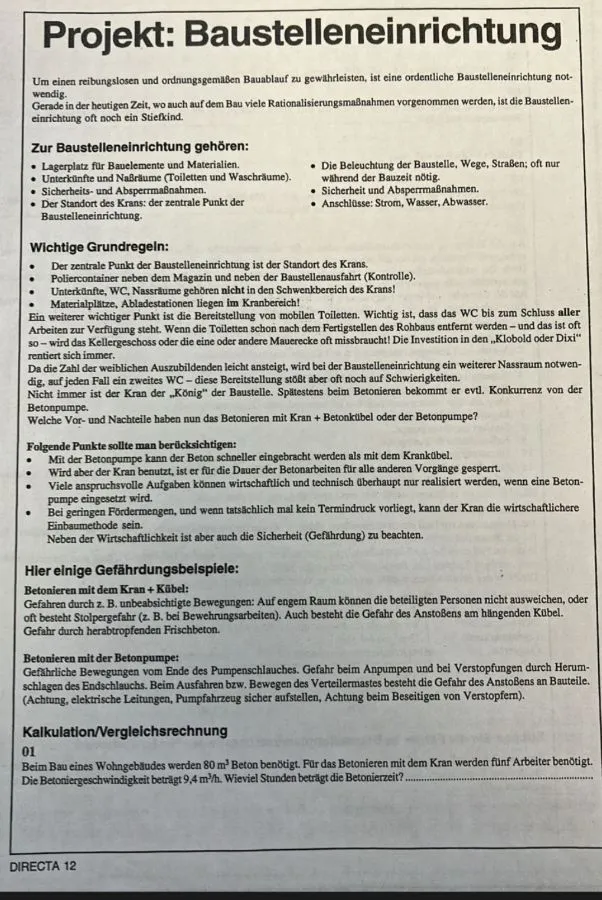

Der Rest des Textes im Bild besteht aus allgemeinen Erläuterungen und Gefährdungsbeispielen zur Baustelleneinrichtung. Diese dienen eher als Hintergrundinformation und enthalten keine spezifischen Aufgaben, die gelöst werden müssten, es sei denn, es gäbe weitere Fragen dazu.

Vielen Dank für die zusätzlichen Informationen! Jetzt können wir Aufgabe 02 vollständig lösen.

02. Der mittlere Stundenlohn wird mit 42,00 € angesetzt. Ermitteln Sie die Personalkosten (bei 5 Leuten und 8 Arbeitsstunden):

• Mittlerer Stundenlohn: 42,00 € pro Stunde
• Anzahl der Personen: 5
• Anzahl der Arbeitsstunden pro Person: 8 Stunden

Zuerst berechnen wir die Gesamtarbeitsstunden aller Personen:

Gesamtarbeitsstunden = Anzahl der Personen * Anzahl der Arbeitsstunden pro Person
Gesamtarbeitsstunden = 5 * 8 Stunden
Gesamtarbeitsstunden = 40 Stunden

Nun berechnen wir die gesamten Personalkosten:

Personalkosten = Gesamtarbeitsstunden * Mittlerer Stundenlohn
Personalkosten = 40 Stunden * 42,00 €/Stunde
Personalkosten = 1.680,00 €

Die Personalkosten für diese Aufgabe betragen 1.680,00 €.
