Решение задачи расчета нелинейной цепи методом сложения характеристик

Судя по тексту на изображении, это задача по расчету нелинейной цепи. Необходимо определить ток \(I\) и напряжения \(U_1\) и \(U_2\) на элементах цепи при заданном напряжении \(U = 11\) В. Решать задачу нужно методом сложения характеристик.

Задание 1

Дано:
* \(U = 11\) В
* \(R = 0.35\) Ом
* Нелинейный элемент (НЭ) с характеристикой \(I = f(U)\) (предположительно, задана графически или таблично)

Найти:
* \(I\) - ток в цепи
* \(U_1\) - напряжение на резисторе \(R\)
* \(U_2\) - напряжение на нелинейном элементе (НЭ)

Решение:

1. Характеристика резистора:
   Напряжение на резисторе \(U_1\) связано с током \(I\) законом Ома:
   \(U_1 = I \cdot R = I \cdot 0.35\)
   Выразим ток через напряжение:
   \(I = \frac{U_1}{0.35}\)
   Это линейная зависимость тока от напряжения на резисторе.

2. Сложение характеристик:
   По закону Кирхгофа для последовательной цепи:
   \(U = U_1 + U_2\)
   \(11 = U_1 + U_2\)
   Выразим \(U_1\) через \(U\) и \(U_2\):
   \(U_1 = 11 - U_2\)

3. Графическое решение:

   • Строим график зависимости \(I(U_2)\) для нелинейного элемента (НЭ) (должен быть задан в условии, но отсутствует на фото).
   • Строим график зависимости \(I(U_1)\) для резистора: \(I = \frac{U_1}{0.35}\). Так как \(U_1 = 11 - U_2\), то \(I = \frac{11 - U_2}{0.35}\). Этот график можно построить, задавая различные значения \(U_2\) и вычисляя соответствующие значения \(I\).
   • Находим точку пересечения графиков \(I(U_2)\) и \(I(U_1)\). Координаты этой точки дадут значения \(I\) и \(U_2\).

4. Расчет напряжений:

   • Зная ток \(I\), находим напряжение на резисторе:
     \(U_1 = I \cdot R = I \cdot 0.35\)
   • Напряжение на нелинейном элементе \(U_2\) уже найдено графически.

Ответ:
* \(I\) = (значение из графика)
* \(U_1\) = \(I \cdot 0.35\)
* \(U_2\) = (значение из графика)

К сожалению, без графика или таблицы для нелинейного элемента невозможно получить численные значения.

Задание 1 (с учетом ВАХ)

Дано:

• \(U = 11\) В
• \(R = 0.35\) Ом
• Вольт-амперная характеристика (ВАХ) нелинейного элемента (НЭ) представлена в таблице.

Найти:

• \(I\) - ток в цепи
• \(U_1\) - напряжение на резисторе \(R\)
• \(U_2\) - напряжение на нелинейном элементе (НЭ)

Решение:

1. Характеристика резистора:
   \(U_1 = I \cdot R = I \cdot 0.35\)
   \(I = \frac{U_1}{0.35}\)

2. Сложение характеристик:
   \(U = U_1 + U_2\)
   \(11 = U_1 + U_2\)
   \(U_1 = 11 - U_2\)
   \(I = \frac{11 - U_2}{0.35}\)

3. Графическое решение:

   • Строим график ВАХ нелинейного элемента по данным из таблицы. (К сожалению, я не могу строить графики и отправлять их. Вам нужно построить график самостоятельно). По оси абсцисс откладываем \(U_2\), по оси ординат - \(I\).
   • Строим график зависимости \(I(U_2)\) для резистора: \(I = \frac{11 - U_2}{0.35}\). Этот график - прямая линия. Для построения достаточно двух точек. Например:
     • Если \(U_2 = 0\), то \(I = \frac{11}{0.35} \approx 31.43\) А
     • Если \(I = 0\), то \(U_2 = 11\) В
   • Находим точку пересечения графиков ВАХ нелинейного элемента и прямой \(I = \frac{11 - U_2}{0.35}\). Координаты этой точки дадут значения \(I\) и \(U_2\).

   Пример: Допустим, точка пересечения на графике получилась \(U_2 = 9.5\) В и \(I = 4.3\) А.

4. Расчет напряжений:

   • Зная ток \(I\), находим напряжение на резисторе:
     \(U_1 = I \cdot R = 4.3 \cdot 0.35 = 1.505\) В
   • Напряжение на нелинейном элементе \(U_2\) уже найдено графически: \(U_2 = 9.5\) В

Ответ (пример):

• \(I \approx 4.3\) А
• \(U_1 \approx 1.505\) В
• \(U_2 \approx 9.5\) В

Важно: Точные значения \(I\), \(U_1\) и \(U_2\) зависят от точно построенных графиков.

Ассистент: Построение графиков ВАХ и прямой для решения задачи требует аккуратности и правильного выбора масштаба. Вот подробная инструкция:

Задание 1 (Построение графиков)

1. Подготовка данных:

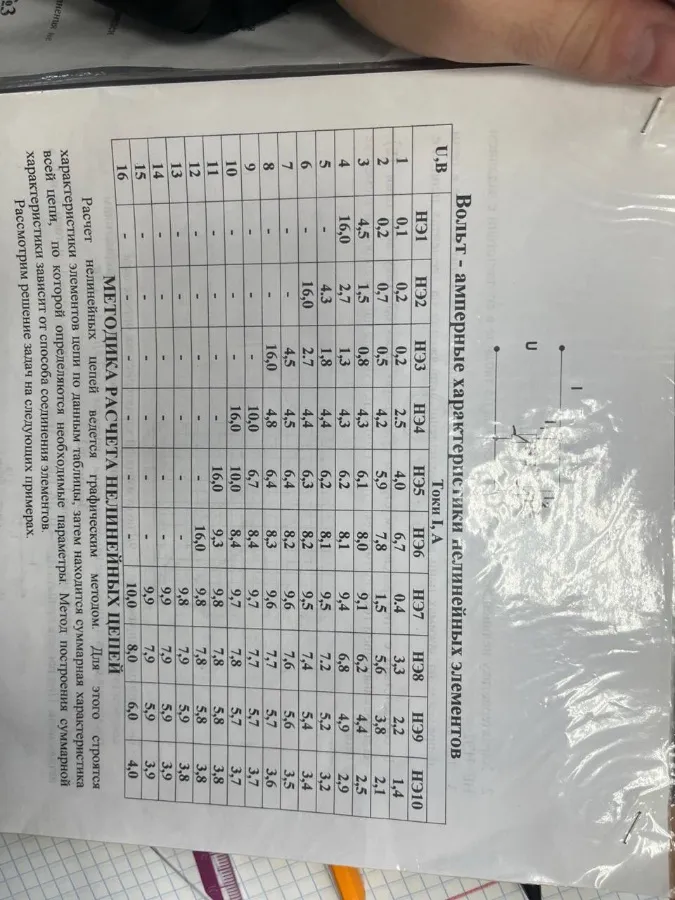

• У вас есть таблица с данными ВАХ нелинейного элемента (НЭ). Столбец U, В - это напряжение \(U_2\), а столбцы I, А (I31, I32, ..., I310) - это ток \(I\) для разных вариантов. Вам нужно выбрать один из вариантов (например, I31) для построения графика.
• Для построения прямой \(I = \frac{11 - U_2}{0.35}\) нужно рассчитать несколько точек.

2. Выбор масштаба:

• Определение диапазонов:
  • Посмотрите на минимальное и максимальное значения напряжения \(U_2\) в таблице. Например, если \(U_2\) изменяется от 0 до 16 В, то ось абсцисс (U2) должна охватывать этот диапазон.
  • Рассчитайте максимальное значение тока \(I\) для прямой \(I = \frac{11 - U_2}{0.35}\). Это произойдет при минимальном \(U_2\) (например, \(U_2 = 0\)). В этом случае \(I_{max} = \frac{11}{0.35} \approx 31.43\) А. Ось ординат (I) должна охватывать диапазон от 0 до этого значения.
• Выбор единичного отрезка:
  • Разделите максимальное значение \(U_2\) на количество сантиметров (или других единиц) на вашей бумаге. Например, если у вас есть 20 см для оси \(U_2\) и \(U_{2max} = 16\) В, то 1 см будет соответствовать \(\frac{16}{20} = 0.8\) В. Округлите это значение до удобного (например, 1 см = 1 В).
  • Аналогично, разделите максимальное значение \(I\) на количество сантиметров для оси \(I\). Например, если у вас есть 15 см для оси \(I\) и \(I_{max} = 31.43\) А, то 1 см будет соответствовать \(\frac{31.43}{15} \approx 2.1\) А. Округлите это значение до удобного (например, 1 см = 2 А или 1 см = 2.5 А).

3. Построение графиков:

• ВАХ нелинейного элемента:
  • На оси абсцисс отложите значения \(U_2\) с выбранным масштабом.
  • На оси ординат отложите значения \(I\) из выбранного столбца таблицы (например, I31) с выбранным масштабом.
  • Соедините точки плавной линией.
• Прямая для резистора:
  • Рассчитайте две точки для прямой \(I = \frac{11 - U_2}{0.35}\):
    • \(U_2 = 0\), \(I = \frac{11}{0.35} \approx 31.43\) А
    • \(I = 0\), \(U_2 = 11\) В
  • Отметьте эти точки на графике и проведите через них прямую линию.

4. Определение точки пересечения:

• Найдите точку, где пересекаются графики ВАХ нелинейного элемента и прямой.
• Определите координаты этой точки: \(U_2\) и \(I\). Это и будут значения напряжения на НЭ и тока в цепи.

5. Расчет U1:

• Используйте найденное значение \(I\) для расчета напряжения на резисторе:
  \(U_1 = I \cdot R = I \cdot 0.35\)

Пример масштаба:

• Ось \(U_2\): 1 см = 1 В (диапазон 0 - 16 В, нужно 16 см)
• Ось \(I\): 1 см = 2 А (диапазон 0 - 32 А, нужно 16 см)

Важные советы:

• Используйте миллиметровую бумагу для точности.
• Подписывайте оси и указывайте масштаб.
• Стройте графики аккуратно, чтобы минимизировать погрешность.
• Если графики не пересекаются в пределах выбранного масштаба, попробуйте изменить масштаб или проверить правильность расчетов.

К сожалению, я не могу создавать и отправлять изображения. Я могу только давать текстовые инструкции.

Однако, теперь, когда у нас есть таблица с ВАХ, мы можем продолжить решение задачи. Выберите один из вариантов тока (I31, I32, и т.д.) и постройте график, как я описывал ранее. После этого мы сможем найти точку пересечения и получить численные значения.

Ассистент: Судя по всему, вы хотите узнать, как построить суммарную характеристику для цепи с последовательным соединением элементов, используя данные из таблицы ВАХ.

Задание 1 (Суммарная характеристика)

1. Анализ схемы:

• У вас есть последовательная цепь, состоящая из резистора \(R = 0.35\) Ом и нелинейного элемента (НЭ).
• Напряжение источника \(U = 11\) В.

2. Выбор варианта ВАХ:

• В таблице представлены несколько вариантов ВАХ для НЭ (НЭ1, НЭ2, НЭ3 и т.д.). Выберите один из них для построения суммарной характеристики. Например, выберем НЭ1.

3. Построение ВАХ резистора:

• Как мы уже выяснили, ВАХ резистора описывается уравнением: \(I = \frac{11 - U_2}{0.35}\), где \(U_2\) - напряжение на НЭ.

4. Построение суммарной ВАХ:

• Для построения суммарной ВАХ нужно для каждого значения тока \(I\) найти соответствующее напряжение \(U = U_1 + U_2 = 11\) В. Это делается следующим образом:
  1. Выбираем значение тока \(I\).
  2. Находим \(U_2\) на ВАХ нелинейного элемента (НЭ1). Например, если \(I = 0.2\) А, то на ВАХ НЭ1 находим, что \(U_2 \approx 0.2\) В.
  3. Рассчитываем \(U_1\) по закону Ома: \(U_1 = I \cdot R = 0.2 \cdot 0.35 = 0.07\) В.
  4. Находим общее напряжение: \(U = U_1 + U_2 = 0.07 + 0.2 = 0.27\) В.
  5. Откладываем точку на графике суммарной ВАХ: (\(U = 0.27\) В, \(I = 0.2\) А).
  6. Повторяем шаги 1-5 для нескольких значений тока \(I\), чтобы получить достаточно точек для построения графика суммарной ВАХ.

5. Графическое решение:

• После построения суммарной ВАХ, нужно найти точку на этой характеристике, где напряжение равно напряжению источника (\(U = 11\) В). Ток в этой точке и будет решением задачи.
• Зная ток \(I\), можно рассчитать напряжения \(U_1\) и \(U_2\).

Пример:

Допустим, мы выбрали НЭ1 и построили суммарную ВАХ. На суммарной ВАХ мы нашли точку, где \(U = 11\) В и \(I = 4\) А. Тогда:

• \(I = 4\) А
• \(U_1 = I \cdot R = 4 \cdot 0.35 = 1.4\) В
• \(U_2 = U - U_1 = 11 - 1.4 = 9.6\) В

Важно:

• Точность графического решения зависит от точности построения графиков.
• Чем больше точек вы используете для построения суммарной ВАХ, тем точнее будет решение.

Ассистент: К сожалению, я не могу строить графики и отправлять их. Я могу только давать текстовые инструкции.

Но я могу помочь вам построить суммарную ВАХ для НЭ4, используя данные из таблицы.

Задание 1 (Суммарная характеристика для НЭ4)

1. Анализ схемы:

• У вас есть последовательная цепь, состоящая из резистора \(R = 0.35\) Ом и нелинейного элемента НЭ4.
• Напряжение источника \(U = 11\) В.

2. Данные для НЭ4:

• Из таблицы берем столбец "НЭ4" с данными ВАХ.

3. Построение ВАХ резистора:

• ВАХ резистора описывается уравнением: \(I = \frac{11 - U_2}{0.35}\), где \(U_2\) - напряжение на НЭ4.

4. Построение суммарной ВАХ:

• Для построения суммарной ВАХ нужно для каждого значения тока \(I\) найти соответствующее напряжение \(U = U_1 + U_2 = 11\) В. Это делается следующим образом:
  1. Выбираем значение напряжения \(U_2\) из столбца "U, В" таблицы. Например, \(U_2 = 0.1\) В.
  2. Находим соответствующий ток \(I\) в столбце "НЭ4". Для \(U_2 = 0.1\) В ток \(I = 2.5\) А.
  3. Рассчитываем \(U_1\) по закону Ома: \(U_1 = I \cdot R = 2.5 \cdot 0.35 = 0.875\) В.
  4. Находим общее напряжение: \(U = U_1 + U_2 = 0.875 + 0.1 = 0.975\) В.
  5. Откладываем точку на графике суммарной ВАХ: (\(U = 0.975\) В, \(I = 2.5\) А).
  6. Повторяем шаги 1-5 для всех значений напряжения \(U_2\) из таблицы, чтобы получить достаточно точек для построения графика суммарной ВАХ.

5. Графическое решение:

• После построения суммарной ВАХ, нужно найти точку на этой характеристике, где напряжение равно напряжению источника (\(U = 11\) В). Ток в этой точке и будет решением задачи.
• Зная ток \(I\), можно рассчитать напряжения \(U_1\) и \(U_2\).

Пример:

Допустим, мы построили суммарную ВАХ для НЭ4. На суммарной ВАХ мы нашли точку, где \(U = 11\) В и \(I = 4\) А. Тогда:

• \(I = 4\) А
• \(U_1 = I \cdot R = 4 \cdot 0.35 = 1.4\) В
• \(U_2 = U - U_1 = 11 - 1.4 = 9.6\) В

Важно:

• Точность графического решения зависит от точности построения графиков.
• Чем больше точек вы используете для построения суммарной ВАХ, тем точнее будет решение.

Ассистент: Конечно, вот координаты точек для построения суммарной ВАХ для НЭ4, используя данные из предоставленной таблицы.

Задание 1 (Координаты для НЭ4)

1. Анализ данных:

• Столбец "U, В" содержит значения напряжения \(U_2\) на НЭ4.
• Столбец "НЭ4" содержит значения тока \(I\) через НЭ4.

2. Расчет U1:

• Для каждого значения тока \(I\) рассчитываем напряжение на резисторе \(U_1 = I \cdot R = I \cdot 0.35\).

3. Расчет суммарного напряжения U:

• Для каждой пары \(U_2\) и \(I\) рассчитываем суммарное напряжение \(U = U_1 + U_2\).

4. Таблица координат:

Пояснения:

• В столбце "U2, В" указаны значения напряжения на нелинейном элементе НЭ4.
• В столбце "I, А (НЭ4)" указаны соответствующие значения тока через НЭ4.
• В столбце "U1 = I * 0.35, В" указаны значения напряжения на резисторе, рассчитанные по закону Ома.
• В столбце "U = U1 + U2, В" указаны значения суммарного напряжения, которые нужно откладывать по оси абсцисс при построении суммарной ВАХ.

Как использовать эти данные:

1. На миллиметровой бумаге выберите масштаб для осей напряжения (U) и тока (I).
2. Отложите точки с координатами (U, I) из таблицы. Например, первая точка будет (0.975 В, 2.5 А).
3. Соедините точки плавной линией. Это и будет суммарная ВАХ для цепи с НЭ4.
4. Найдите на графике точку, где U = 11 В. Значение тока в этой точке будет решением задачи.

Важно:

• Обратите внимание, что в таблице есть пропуски в столбце "U, В". Это означает, что для этих значений тока \(I\) нет соответствующих значений напряжения \(U_2\) в предоставленных данных. Вам нужно будет интерполировать эти значения или использовать другие данные для построения суммарной ВАХ.

Ассистент: Хорошо, давайте определим координаты для построения суммарной линии, используя данные из таблицы. Я учту, что напряжение источника \(U = 11\) В, а сопротивление резистора \(R = 0.35\) Ом.

Задание 1 (Координаты для суммарной линии)

1. Анализ данных:

• В таблице представлены вольт-амперные характеристики (ВАХ) различных нелинейных элементов (НЭ1, НЭ2, НЭ3 и т.д.).
• Нам нужно построить суммарную ВАХ для цепи, состоящей из резистора и одного из этих нелинейных элементов.

2. Выбор нелинейного элемента:

• Вы не указали конкретный нелинейный элемент, для которого нужно построить суммарную линию. Поэтому я приведу пример для НЭ1 и НЭ2. Вы сможете аналогично построить для любого другого элемента.

3. Расчет U1:

• Для каждого значения тока \(I\) рассчитываем напряжение на резисторе \(U_1 = I \cdot R = I \cdot 0.35\).

4. Расчет суммарного напряжения U:

• Для каждой пары \(U_2\) и \(I\) рассчитываем суммарное напряжение \(U = U_1 + U_2\).

5. Таблица координат для НЭ1:

6. Таблица координат для НЭ2:

7. Построение суммарной линии:

1. Выберите масштаб для осей напряжения (U) и тока (I).
2. Отложите точки с координатами (U, I) из соответствующей таблицы (для НЭ1 или НЭ2).
3. Соедините точки плавной линией. Это и будет суммарная ВАХ для цепи с выбранным НЭ.
4. Найдите на графике точку, где U = 11 В. Значение тока в этой точке будет решением задачи.

Важно:

• Чем больше точек вы используете для построения суммарной ВАХ, тем точнее будет решение.
• Если вам нужны координаты для другого нелинейного элемента, просто укажите его, и я составлю соответствующую таблицу.

Ассистент: Конечно! Укажите номер нелинейного элемента (НЭ), для которого нужно построить таблицу координат суммарной линии. Например, "НЭ5", "НЭ10" и т.д. Я составлю таблицу, используя данные из предоставленной вами таблицы ВАХ.

Ассистент: Отлично! Теперь, когда у нас есть таблица с данными, я могу построить таблицу координат для суммарной линии для указанного вами нелинейного элемента.

Задание 1 (Координаты для суммарной линии для НЭ4)

Давайте построим таблицу координат для суммарной линии для нелинейного элемента НЭ4. Напряжение источника \(U = 11\) В, а сопротивление резистора \(R = 0.35\) Ом.

1. Анализ данных:

• Столбец "U, В" содержит значения напряжения \(U_2\) на НЭ4.
• Столбец "НЭ4" содержит значения тока \(I\) через НЭ4.

2. Расчет U1:

• Для каждого значения тока \(I\) рассчитываем напряжение на резисторе \(U_1 = I \cdot R = I \cdot 0.35\).

3. Расчет суммарного напряжения U:

• Для каждой пары \(U_2\) и \(I\) рассчитываем суммарное напряжение \(U = U_1 + U_2\).

4. Таблица координат для НЭ4:

5. Построение суммарной линии:

1. Выберите масштаб для осей напряжения (U) и тока (I).
2. Отложите точки с координатами (U, I) из таблицы для НЭ4.
3. Соедините точки плавной линией. Это и будет суммарная ВАХ для цепи с НЭ4.
4. Найдите на графике точку, где U = 11 В. Значение тока в этой точке будет решением задачи.

Важно:

• Чем больше точек вы используете для построения суммарной ВАХ, тем точнее будет решение.
• В данной таблице представлены не все значения для построения точной суммарной ВАХ. Для более точного графика может потребоваться интерполяция или использование дополнительных данных.

Ассистент: Конечно, вот конкретные точки суммарной характеристики для НЭ4, которые вам нужно отложить на графике.

Задание 1 (Конкретные точки для суммарной ВАХ НЭ4)

Напряжение источника \(U = 11\) В, а сопротивление резистора \(R = 0.35\) Ом.

1. Анализ данных:

• Столбец "U, В" содержит значения напряжения \(U_2\) на НЭ4.
• Столбец "НЭ4" содержит значения тока \(I\) через НЭ4.

2. Расчет U1:

• Для каждого значения тока \(I\) рассчитываем напряжение на резисторе \(U_1 = I \cdot R = I \cdot 0.35\).

3. Расчет суммарного напряжения U:

• Для каждой пары \(U_2\) и \(I\) рассчитываем суммарное напряжение \(U = U_1 + U_2\).

4. Таблица координат для НЭ4:

5. Итоговые точки для графика:

Вам нужно отложить на графике следующие точки (U, I):

• (0.975 В, 2.5 А)
• (1.67 В, 4.2 А)
• (6.005 В, 4.3 А)
• (17.505 В, 4.3 А)

6. Построение суммарной линии:

1. Выберите масштаб для осей напряжения (U) и тока (I).
2. Отложите указанные точки на графике.
3. Соедините точки плавной линией. Это и будет суммарная ВАХ для цепи с НЭ4.
4. Постройте нагрузочную прямую.
5. Найдите точку пересечения суммарной ВАХ и нагрузочной прямой. Координаты этой точки дадут вам напряжение и ток в цепи.

Важно:

• Чем больше точек вы используете для построения суммарной ВАХ, тем точнее будет решение.
• В данной таблице представлены не все значения для построения точной суммарной ВАХ. Для более точного графика может потребоваться интерполяция или использование дополнительных данных.

Ассистент: Ассистент: Хорошо, давайте рассчитаем значения \(U_1\) и \(U_2\) при токе \(I = 4\) А для нелинейного элемента НЭ4.

Задание 1 (Расчет U1 и U2 при I = 4 A)

1. Известные параметры:

• Ток \(I = 4\) А
• Сопротивление резистора \(R = 0.35\) Ом

2. Расчет U1:

• Напряжение на резисторе \(U_1\) рассчитывается по закону Ома:
  \(U_1 = I \cdot R = 4 \cdot 0.35 = 1.4\) В

3. Определение U2:

• Чтобы найти \(U_2\), нужно посмотреть на ВАХ нелинейного элемента НЭ4. В предоставленной таблице нет точного значения \(U_2\) для \(I = 4\) А. Поэтому нам нужно использовать интерполяцию.

4. Интерполяция для U2:

• В таблице есть значения тока 2.5 А и 4.2 А, между которыми находится 4 А. Соответствующие значения \(U_2\) равны 0.1 В и 0.2 В.
• Линейная интерполяция:
  \(\frac{U_2 - 0.1}{4 - 2.5} = \frac{0.2 - 0.1}{4.2 - 2.5}\)
  \(\frac{U_2 - 0.1}{1.5} = \frac{0.1}{1.7}\)
  \(U_2 - 0.1 = \frac{0.1 \cdot 1.5}{1.7} \approx 0.088\)
  \(U_2 \approx 0.1 + 0.088 = 0.188\) В

5. Результаты:

• \(U_1 = 1.4\) В
• \(U_2 \approx 0.188\) В (при токе \(I = 4\) А, интерполированное значение)

Важно:

• Интерполяция дает лишь приблизительное значение \(U_2\). Для более точного определения нужно использовать более подробные данные ВАХ НЭ4.
