Определение выводов микроконтроллера с поддержкой ШИМ и аналоговых сигналов

这个问题是关于单片机（微控制器）的引脚功能。题目问的是“以下哪些引脚支持PWM输出？”，并且给出了四个选项：A. 12, B. 9, C. 3, D. 5。

PWM（Pulse Width Modulation，脉冲宽度调制）是一种常用的模拟控制技术，通过改变数字信号的占空比来模拟出不同的电压值，常用于电机调速、LED亮度调节等场景。

要回答这个问题，需要知道具体是哪一款单片机。不同的单片机型号，其引脚功能是不同的。

假设这是一个关于Arduino Uno的题目，那么：

在Arduino Uno上，支持PWM输出的引脚通常标有“~”符号。这些引脚包括：
* 3, 5, 6, 9, 10, 11

对照题目给出的选项：
* A. 12 - 不支持 PWM输出
* B. 9 - 支持 PWM输出
* C. 3 - 支持 PWM输出
* D. 5 - 支持 PWM输出

因此，如果题目是关于Arduino Uno的，那么选项 B、C、D 都支持PWM输出。

请注意： 如果题目是关于其他型号的单片机，答案可能会有所不同。

您好！您提供的图片包含两道选择题，其中第一道（题号29）是关于单片机引脚是否支持PWM输出的。

关于题号29：“以下哪些引脚支持PWM输出？”

PWM（Pulse Width Modulation，脉冲宽度调制）是一种能够使数字信号模拟出模拟信号的技术，广泛应用于电机控制、LED亮度调节等领域。

要确定哪些引脚支持PWM输出，需要知道具体是哪一款单片机。不同的单片机型号，其引脚功能会有所差异。

如果这道题是针对 Arduino Uno 这款非常常见的单片机，那么：

在 Arduino Uno 开发板上，支持 PWM 输出的数字引脚通常在引脚旁边标有波浪线（~）符号。这些引脚包括：

• 3
• 5
• 6
• 9
• 10
• 11

对照您提供的选项：
* A. 12 - 不支持 PWM 输出
* B. 9 - 支持 PWM 输出
* C. 3 - 支持 PWM 输出
* D. 5 - 支持 PWM 输出

因此，如果题目是关于 Arduino Uno 的，那么选项 B、C、D 都支持 PWM 输出。

请注意： 如果题目是针对其他型号的单片机（例如 ESP32、STM32 等），支持 PWM 输出的引脚会有所不同。

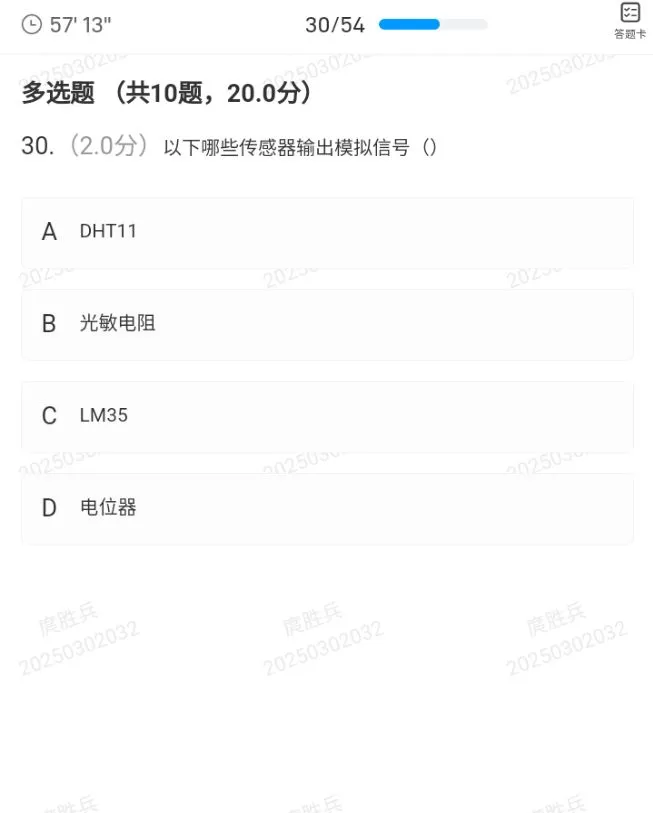

关于题号30：“以下哪些传感器输出模拟信号？”

模拟信号是指在时间和幅度上连续变化的信号，它可以表示一个范围内的物理量。数字信号则是离散的，通常表示为高电平和低电平。

我们来分析一下选项中的传感器：

• A. DHT11: DHT11 是一款温湿度传感器，它通过 单总线数字信号 输出温湿度数据。因此，它输出的是数字信号，而不是模拟信号。
• B. 光敏电阻: 光敏电阻是一种电阻值会随光照强度变化的元件。当它与分压电路结合使用时，可以输出一个与光照强度成比例的 模拟电压信号。
• C. LM35: LM35 是一款常用的 模拟温度传感器，它直接输出与摄氏温度成正比的模拟电压信号。例如，在 25°C 时，它可能输出 250mV 的电压。
• D. 电位器: 电位器是一种可变电阻器，通过旋转或滑动可以改变其电阻值。当电位器作为分压器使用时，可以输出一个 模拟电压信号，其电压值可以根据滑动触点的位置在一定范围内连续变化。

因此，选项 B、C、D 输出的是模拟信号。

您好！您提供的图片包含了三道题目，我将逐一为您解答。

题号 29：以下哪些引脚支持PWM输出？

问题分析：
这道题考察的是单片机（微控制器）的引脚功能，具体是关于PWM（Pulse Width Modulation，脉冲宽度调制）输出能力。PWM是一种常用的技术，通过改变数字信号的占空比来模拟出不同的电压值，常用于电机调速、LED亮度调节等场景。

解答：
要确定哪些引脚支持PWM输出，需要知道具体是哪一款单片机。由于题目没有明确指出单片机型号，但考虑到选项中的引脚编号（3, 5, 9, 12）以及在嵌入式开发中非常流行的 Arduino Uno，我们通常会以 Arduino Uno 作为参考。

在 Arduino Uno 上，支持 PWM 输出的数字引脚通常在引脚旁边标有波浪线（~）符号。这些引脚包括：
* 3
* 5
* 6
* 9
* 10
* 11

对照题目给出的选项：
* A. 12 - 不支持 PWM 输出
* B. 9 - 支持 PWM 输出
* C. 3 - 支持 PWM 输出
* D. 5 - 支持 PWM 输出

结论：
如果题目是关于 Arduino Uno 的，那么选项 B、C、D 都支持 PWM 输出。

题号 30：以下哪些传感器输出模拟信号？

问题分析：
这道题考察的是不同传感器的输出信号类型。我们需要区分模拟信号和数字信号。
* 模拟信号 (Analog Signal): 在时间和幅度上连续变化的信号，可以表示一个范围内的物理量。
* 数字信号 (Digital Signal): 离散的信号，通常表示为高电平（如 5V）和低电平（如 0V）。

解答：
我们来分析一下各个选项中的传感器：

• A. DHT11: DHT11 是一款温湿度传感器，它通过 单总线数字信号 输出温湿度数据。因此，它输出的是数字信号。
• B. 光敏电阻: 光敏电阻是一种电阻值随光照强度变化的元件。当它与分压电路结合使用时，可以输出一个与光照强度成比例的 模拟电压信号。
• C. LM35: LM35 是一款常用的 模拟温度传感器，它直接输出与摄氏温度成正比的模拟电压信号。例如，在 25°C 时，它可能输出 250mV 的电压。
• D. 电位器: 电位器是一种可变电阻器，当它作为分压器使用时，可以输出一个 模拟电压信号，其电压值可以根据滑动触点的*位置在一定范围内连续变化。

结论：
选项 B、C、D 输出的是模拟信号。

题号 31：在Arduino中，串口通信可以用于与其它设备通信。

问题分析：
这道题是判断题，考察的是 Arduino 的通信方式。

解答：
串口通信 (Serial Communication) 是一种非常基础且常用的通信方式，它允许设备之间按顺序一位一位地传输数据。在 Arduino 中，通常使用硬件串口（通过 USB 连接到电脑，或通过 RX/TX 引脚与其他微控制器通信）或软件串口（通过其他数字引脚模拟串口通信）来实现与其他设备的通信。这包括与电脑、GPS模块、蓝牙模块、其他 Arduino 板等进行数据交换。

结论：
这句话是 正确的。

您好！您提供的图片包含了四道题目，我将逐一为您解答。

题号 29：以下哪些引脚支持PWM输出？

问题分析：
这道题考察的是单片机（微控制器）的引脚功能，具体是关于PWM（Pulse Width Modulation，脉冲宽度调制）输出能力。PWM是一种常用的技术，通过改变数字信号的占空比来模拟出不同的电压值，常用于电机调速、LED亮度调节等场景。

解答：
要确定哪些引脚支持PWM输出，需要知道具体是哪一款单片机。由于题目没有明确指出单片机型号，但考虑到选项中的引脚编号（3, 5, 9, 12）以及在嵌入式开发中非常流行的 Arduino Uno，我们通常会以 Arduino Uno 作为参考。

在 Arduino Uno 上，支持 PWM 输出的数字引脚通常在引脚旁边标有波浪线（~）符号。这些引脚包括：
* 3
* 5
* 6
* 9
* 10
* 11

对照题目给出的选项：
* A. 12 - 不支持 PWM 输出
* B. 9 - 支持 PWM 输出
* C. 3 - 支持 PWM 输出
* D. 5 - 支持 PWM 输出

结论：
如果题目是关于 Arduino Uno 的，那么选项 B、C、D 都支持 PWM 输出。

题号 30：以下哪些传感器输出模拟信号？

问题分析：
这道题考察的是不同传感器的输出信号类型。我们需要区分模拟信号和数字信号。
* 模拟信号 (Analog Signal): 在时间和幅度上连续变化的信号，可以表示一个范围内的物理量。
* 数字信号 (Digital Signal): 离散的信号，通常表示为高电平（如 5V）和低电平（如 0V）。

解答：
我们来分析一下各个选项中的传感器：

• A. DHT11: DHT11 是一款温湿度传感器，它通过 单总线数字信号 输出温湿度数据。因此，它输出的是数字信号。
• B. 光敏电阻: 光敏电阻是一种电阻值随光照强度变化的元件。当它与分压电路结合使用时，可以输出一个与光照强度成比例的 模拟电压信号。
• C. LM35: LM35 是一款常用的 模拟温度传感器，它直接输出与摄氏温度成正比的模拟电压信号。例如，在 25°C 时，它可能输出 250mV 的电压。
• D. 电位器: 电位器是一种可变电阻器，当它作为分压器使用时，可以输出一个 模拟电压信号，其电压值可以根据滑动触点的*位置在一定范围内连续变化。

结论：
选项 B、C、D 输出的是模拟信号。

题号 31：在Arduino中，串口通信可以用于与其它设备通信。

问题分析：
这道题是判断题，考察的是 Arduino 的通信方式。

解答：
串口通信 (Serial Communication) 是一种非常基础且常用的通信方式，它允许设备之间按顺序一位一位地传输数据。在 Arduino 中，通常使用硬件串口（通过 USB 连接到电脑，或通过 RX/TX 引脚与其他微控制器通信）或软件串口（通过其他数字引脚模拟串口通信）来实现与其他设备的通信。这包括与电脑、GPS模块、蓝牙模块、其他 Arduino 板等进行数据交换。

结论：
这句话是 正确的。

题号 32：使用PWM控制LED时，占空比越小，LED越亮。

问题分析：
这道题是判断题，考察的是 PWM 控制 LED 亮度的原理。

解答：
PWM 控制 LED 亮度是通过改变信号的 占空比 (Duty Cycle) 来实现的。占空比是指在一个周期内，信号处于高电平（导通）的时间占总周期的比例。

• 占空比越大 (例如 90%)，表示 LED 处于亮起状态的时间越长，人眼感知到的亮度就越高。
• 占空比越小 (例如 10%)，表示 LED 处于亮起状态的时间越短，人眼感知到的亮度就越低。

因此，题目中“占空比越小，LED越亮”的说法是 错误 的。

结论：
这句话是 错误的。

您好！您提供的图片包含了五道题目，我将逐一为您解答。

题号 29：以下哪些引脚支持PWM输出？

问题分析：
这道题考察的是单片机（微控制器）的引脚功能，具体是关于PWM（Pulse Width Modulation，脉冲宽度调制）输出能力。PWM是一种常用的技术，通过改变数字信号的占空比来模拟出不同的电压值，常用于电机调速、LED亮度调节等场景。

解答：
要确定哪些引脚支持PWM输出，需要知道具体是哪一款单片机。由于题目没有明确指出单片机型号，但考虑到选项中的引脚编号（3, 5, 9, 12）以及在嵌入式开发中非常流行的 Arduino Uno，我们通常会以 Arduino Uno 作为参考。

在 Arduino Uno 上，支持 PWM 输出的数字引脚通常在引脚旁边标有波浪线（~）符号。这些引脚包括：
* 3
* 5
* 6
* 9
* 10
* 11

对照题目给出的选项：
* A. 12 - 不支持 PWM 输出
* B. 9 - 支持 PWM 输出
* C. 3 - 支持 PWM 输出
* D. 5 - 支持 PWM 输出

结论：
如果题目是关于 Arduino Uno 的，那么选项 B、C、D 都支持 PWM 输出。

题号 30：以下哪些传感器输出模拟信号？

问题分析：
这道题考察的是不同传感器的输出信号类型。我们需要区分模拟信号和数字信号。
* 模拟信号 (Analog Signal): 在时间和幅度上连续变化的信号，可以表示一个范围内的物理量。
* 数字信号 (Digital Signal): 离散的信号，通常表示为高电平（如 5V）和低电平（如 0V）。

解答：
我们来分析一下各个选项中的传感器：

• A. DHT11: DHT11 是一款温湿度传感器，它通过 单总线数字信号 输出温湿度数据。因此，它输出的是数字信号。
• B. 光敏电阻: 光敏电阻是一种电阻值随光照强度变化的元件。当它与分压电路结合使用时，可以输出一个与光照强度成比例的 模拟电压信号。
• C. LM35: LM35 是一款常用的 模拟温度传感器，它直接输出与摄氏温度成正比的模拟电压信号。例如，在 25°C 时，它可能输出 250mV 的电压。
• D. 电位器: 电位器是一种可变电阻器，当它作为分压器使用时，可以输出一个 模拟电压信号，其电压值可以根据滑动触点的*位置在一定范围内连续变化。

结论：
选项 B、C、D 输出的是模拟信号。

题号 31：在Arduino中，串口通信可以用于与其它设备通信。

问题分析：
这道题是判断题，考察的是 Arduino 的通信方式。

解答：
串口通信 (Serial Communication) 是一种非常基础且常用的通信方式，它允许设备之间按顺序一位一位地传输数据。在 Arduino 中，通常使用硬件串口（通过 USB 连接到电脑，或通过 RX/TX 引脚与其他微控制器通信）或软件串口（通过其他数字引脚模拟串口通信）来实现与其他设备的通信。这包括与电脑、GPS模块、蓝牙模块、其他 Arduino 板等进行数据交换。

结论：
这句话是 正确的。

题号 32：使用PWM控制LED时，占空比越小，LED越亮。

问题分析：
这道题是判断题，考察的是 PWM 控制 LED 亮度的原理。

解答：
PWM 控制 LED 亮度是通过改变信号的 占空比 (Duty Cycle) 来实现的。占空比是指在一个周期内，信号处于高电平（导通）的时间占总周期的比例。

• 占空比越大 (例如 90%)，表示 LED 处于亮起状态的时间越长，人眼感知到的亮度就越高。
• 占空比越小 (例如 10%)，表示 LED 处于亮起状态的时间越短，人眼感知到的亮度就越低。

因此，题目中“占空比越小，LED越亮”的说法是 错误 的。

结论：
这句话是 错误的。

题号 33：在Arduino中，HIGH表示高电平(5V)。

问题分析：
这道题是判断题，考察的是 Arduino 中 HIGH 和 LOW 的含义。

解答：
在 Arduino 编程中，HIGH 和 LOW 是用于表示数字引脚电平的常量。
* HIGH 通常表示逻辑高电平，在大多数 Arduino 板（如 Arduino Uno）上，这对应于 5V。
* LOW 通常表示逻辑低电平，在大多数 Arduino 板上，这对应于 0V。

需要注意的是，对于 3.3V 的 Arduino 板（如 Arduino Due, ESP8266, ESP32 等），HIGH 对应的是 3.3V。但题目没有特别说明，通常默认是指 5V 的 Arduino Uno。

结论：
这句话是 正确的 (在 5V Arduino 板上)。
