Различия между вольтметром и амперметром

שלום! אני כאן כדי לעזור לך להבין את ההבדל בין מד מתח (וולטמטר) לבין מד זרם (אמפרמטר).

שני המכשירים הללו הם כלים חיוניים באלקטרוניקה וחשמל, אך הם מודדים גדלים פיזיקליים שונים ומשמשים למטרות שונות.

מד מתח (וולטמטר)

• מה הוא מודד: מד מתח מודד את ההפרש פוטנציאלים החשמלי בין שתי נקודות במעגל חשמלי. הפרש פוטנציאלים זה נקרא גם מתח חשמלי או וולטאז', והיחידה שבה הוא נמדד היא וולט (V).
• איך הוא מחובר: מד מתח תמיד מחובר במקביל לשתי הנקודות שביניהן רוצים למדוד את המתח. חיבור מקבילי פירושו שהמד מחובר "לצד" הרכיב או הקטע במעגל שאת המתח שלו רוצים למדוד.
• התנגדות פנימית: כדי למדוד את המתח בצורה מדויקת ככל האפשר, למד מתח צריכה להיות התנגדות פנימית גבוהה מאוד. התנגדות גבוהה מבטיחה שהמד "מושך" מעט מאוד זרם מהמעגל, ולכן אינו משפיע באופן משמעותי על המתח שהוא מודד.
• שימוש: משמש לבדיקת מתח של סוללות, שקעי חשמל, מתח הפועל על רכיבים כמו נגדים ונורות, וכן לאיתור תקלות הקשורות למתח במעגלים.

מד זרם (אמפרמטר)

• מה הוא מודד: מד זרם מודד את קצב זרימת המטען החשמלי דרך נקודה מסוימת במעגל חשמלי. גודל זה נקרא זרם חשמלי, והיחידה שבה הוא נמדד היא אמפר (A).
• איך הוא מחובר: מד זרם תמיד מחובר בטור למעגל, כלומר, הוא מהווה חלק מהמסלול שדרכו הזרם זורם. כדי למדוד את הזרם שעובר דרך רכיב מסוים, יש "לפתוח" את המעגל ולחבר את מד הזרם במקומו.
• התנגדות פנימית: כדי למדוד את הזרם בצורה מדויקת ככל האפשר, למד זרם צריכה להיות התנגדות פנימית נמוכה מאוד. התנגדות נמוכה מבטיחה שהמד אינו מגביל את זרימת הזרם במעגל, ולכן אינו משפיע באופן משמעותי על הזרם שהוא מודד.
• שימוש: משמש למדידת הזרם הנצרך על ידי מכשירים חשמליים, בדיקת זרם במעגלים, איתור קצרים או נתקים במעגל, ובטיחות חשמלית (למשל, מדידת זרם דליפה).

סיכום ההבדלים העיקריים

חשוב מאוד להשתמש בכל מכשיר בצורה הנכונה (חיבור מקביל למד מתח, חיבור בטור למד זרם) ועם טווח מדידה מתאים, כדי למנוע נזק למכשיר המדידה או למעגל הנבדק.

השאלה שלך נוגעת לסדר החיבור של מכשירי המדידה במעגל חשמלי, וזה נושא חשוב לבטיחות ולדיוק המדידה.

התשובה תלויה במה שאתה מנסה למדוד ובאיזה מכשיר אתה משתמש:

1. אם אתה משתמש במולטימטר (שילוב של מד מתח ומד זרם):

   • לפני חיבור המולטימטר למעגל: ודא שהמולטימטר מכוון למצב המדידה הרצוי (מתח או זרם) ושהכבלים מחוברים לנקודות המתאימות במכשיר.
   • למדידת מתח: חבר את המולטימטר במקביל לרכיב או לקטע במעגל שאת המתח שלו אתה רוצה למדוד. במקרה זה, סדר החיבור של המולטימטר עצמו (האם לחבר קודם את הכבל החיובי או השלילי) פחות קריטי, כל עוד החיבור מקבילי.
   • למדידת זרם: חבר את המולטימטר בטור למעגל. זהירות! כאן סדר החיבור חשוב מאוד. יש "לפתוח" את המעגל ולחבר את המולטימטר כך שהזרם יעבור דרכו. אם המולטימטר מכוון למדידת זרם והוא מחובר במקביל, הוא עלול לגרום לקצר ולגרום נזק למולטימטר או למעגל. לכן, כשמכוונים למדידת זרם, יש לחבר אותו בטור.

2. אם אתה משתמש במד מתח (וולטמטר) ובמד זרם (אמפרמטר) נפרדים:

   • למדידת מתח: חבר את הוולטמטר במקביל לשתי הנקודות הרצויות.
   • למדידת זרם: חבר את האמפרמטר בטור למעגל.

העיקרון המנחה הוא תמיד:

• וולטמטר (מד מתח): תמיד במקביל.
• אמפרמטר (מד זרם): תמיד בטור.

מבחינת סדר הפעולות הפיזי, כשאתה מחבר את המכשיר למעגל:

• למדידת מתח: הסדר פחות קריטי, כל עוד החיבור מקבילי.
• למדידת זרם: חשוב מאוד לוודא שהמכשיר מחובר בטור, ושהוא מכוון למצב מדידת זרם לפני שמפעילים את המעגל או מחברים את המכשיר. חיבור אמפרמטר במקביל עלול לגרום לקצר.

לסיכום, אין "קודם" באופן כללי. הדבר החשוב ביותר הוא להבין את אופן החיבור הנדרש לכל סוג מדידה (מקביל למתח, טור לזרם) ולהקפיד עליו.

Ассистент: כדי לחשב הספק בשני נגדים, ישנן מספר דרכים, תלוי בנתונים שיש לך על הנגדים ועל המעגל. הספק חשמלי (P) נמדד ביחידות של וואט (W).

הנוסחאות הבסיסיות לחישוב הספק הן:

1. כאשר ידוע הזרם (I) והמתח (V):
   \(P = V \times I\)

2. כאשר ידוע הזרם (I) וההתנגדות (R):
   \(P = I^2 \times R\)

3. כאשר ידוע המתח (V) וההתנגדות (R):
   \(P = \frac{V^2}{R}\)

כדי לחשב את ההספק בשני נגדים, עליך לדעת כיצד הם מחוברים במעגל (בטור או במקביל) ומהם הנתונים הזמינים לך.

מקרה 1: שני נגדים מחוברים בטור

בחיבור טורי, הזרם (I) העובר דרך שני הנגדים זהה. המתח הכולל (V) מתחלק בין הנגדים.

• אם ידוע הזרם הכולל (I) שעובר במעגל:

  • הספק בנגד R1: \(P_1 = I^2 \times R_1\)
  • הספק בנגד R2: \(P_2 = I^2 \times R_2\)
  • הספק כולל: \(P_{total} = P_1 + P_2 = I^2 \times (R_1 + R_2)\)

• אם ידוע המתח הכולל (V) על שני הנגדים:

  • ראשית, חשב את ההתנגדות הכוללת: \(R_{total} = R_1 + R_2\)
  • חשב את הזרם הכולל: \(I = \frac{V}{R_{total}} = \frac{V}{R_1 + R_2}\)
  • לאחר מכן, חשב את ההספק בכל נגד באמצעות הנוסחה \(P = I^2 \times R\):
    • \(P_1 = I^2 \times R_1 = (\frac{V}{R_1 + R_2})^2 \times R_1\)
    • \(P_2 = I^2 \times R_2 = (\frac{V}{R_1 + R_2})^2 \times R_2\)
  • לחלופין, ניתן לחשב את המתח על כל נגד (\(V_1 = I \times R_1\), \(V_2 = I \times R_2\)) ואז להשתמש בנוסחה \(P = V \times I\) או \(P = \frac{V^2}{R}\):
    • \(P_1 = \frac{V_1^2}{R_1}\)
    • \(P_2 = \frac{V_2^2}{R_2}\)

מקרה 2: שני נגדים מחוברים במקביל

בחיבור מקבילי, המתח (V) על שני הנגדים זהה. הזרם הכולל (I) מתחלק בין הנגדים.

• אם ידוע המתח (V) על שני הנגדים:

  • הספק בנגד R1: \(P_1 = \frac{V^2}{R_1}\)
  • הספק בנגד R2: \(P_2 = \frac{V^2}{R_2}\)
  • הספק כולל: \(P_{total} = P_1 + P_2 = V^2 \times (\frac{1}{R_1} + \frac{1}{R_2})\)

• אם ידוע הזרם הכולל (I) שנכנס לפיצול:

  • ראשית, חשב את ההתנגדות הכוללת: \(R_{total} = \frac{1}{\frac{1}{R_1} + \frac{1}{R_2}} = \frac{R_1 \times R_2}{R_1 + R_2}\)
  • חשב את המתח הכולל: \(V = I \times R_{total} = I \times \frac{R_1 \times R_2}{R_1 + R_2}\)
  • לאחר מכן, חשב את ההספק בכל נגד באמצעות הנוסחה \(P = \frac{V^2}{R}\):
    • \(P_1 = \frac{V^2}{R_1}\)
    • \(P_2 = \frac{V^2}{R_2}\)
  • לחלופין, ניתן לחשב את הזרם שעובר בכל נגד (\(I_1 = \frac{I \times R_2}{R_1 + R_2}\), \(I_2 = \frac{I \times R_1}{R_1 + R_2}\)) ואז להשתמש בנוסחה \(P = I^2 \times R\):
    • \(P_1 = I_1^2 \times R_1\)
    • \(P_2 = I_2^2 \times R_2\)

כדי שאוכל לעזור לך בצורה מדויקת יותר, אנא ציין:

1. כיצד הנגדים מחוברים? (בטור או במקביל)
2. מהם הנתונים הידועים לך? (ערכי ההתנגדות של הנגדים, המתח הכולל, הזרם הכולל, או המתח/זרם על אחד הנגדים)

Ассистент: הבנתי! כשאת אומרת "חיבוק בתור", את מתכוונת לחיבור בטור (series connection).

בחיבור טורי, שני הנגדים מחוברים אחד אחרי השני, כך שהזרם החשמלי צריך לעבור דרך שניהם ברצף.

כדי לחשב את ההספק בכל אחד מהנגדים המחוברים בטור, הדרך הפשוטה ביותר היא להשתמש בנוסחה:

\(P = I^2 \times R\)

כאשר:
* \(P\) הוא ההספק (בוואטים, W)
* \(I\) הוא הזרם החשמלי (באמפרים, A) שעובר דרך הנגד
* \(R\) היא ההתנגדות של הנגד (באוהם, Ω)

היתרון בחיבור טורי לחישוב הספק:

בחיבור טורי, הזרם (I) זהה בכל הרכיבים. כלומר, הזרם שעובר דרך הנגד הראשון (\(R_1\)) זהה לזרם שעובר דרך הנגד השני (\(R_2\)). לכן, אם את יודעת את ערך הזרם הכולל במעגל, את יכולה לחשב את ההספק של כל נגד בקלות:

• הספק בנגד הראשון (\(R_1\)): \(P_1 = I^2 \times R_1\)
• הספק בנגד השני (\(R_2\)): \(P_2 = I^2 \times R_2\)

מה אם את לא יודעת את הזרם?

אם את יודעת את המתח הכולל (\(V\)) על שני הנגדים המחוברים בטור, ואת יודעת את ערכי ההתנגדות של שני הנגדים (\(R_1\) ו-\(R_2\)), את צריכה לעשות שני שלבים:

1. חשבי את ההתנגדות הכוללת (השקולה) של החיבור הטורי:
   \(R_{total} = R_1 + R_2\)

2. חשבי את הזרם הכולל במעגל באמצעות חוק אוהם:
   \(I = \frac{V}{R_{total}} = \frac{V}{R_1 + R_2}\)

3. לאחר שחישבת את הזרם (I), השתמשי בו כדי לחשב את ההספק בכל נגד:

   • \(P_1 = I^2 \times R_1\)
   • \(P_2 = I^2 \times R_2\)

לסיכום: בחיבור טורי, המיקום של הנגדים הוא אחד אחרי השני. הזרם זהה בשניהם, ולכן קל לחשב את ההספק אם ידוע הזרם, או אם ניתן לחשב אותו מהמתח הכולל וההתנגדויות.

Ассистент: הבנתי את השאלה שלך! את שואלת איפה למקם את מד הזרם (אמפרמטר) ואת מד המתח (וולטמטר) במעגל חשמלי, במיוחד בהקשר של חישוב הספק בשני נגדים המחוברים בטור.

המיקום של כל מכשיר מדידה הוא קריטי כדי לקבל מדידה נכונה ולא לגרום נזק למעגל או למכשיר עצמו.

מיקום מד הזרם (אמפרמטר) בחיבור טורי

• איך מחברים: אמפרמטר תמיד מחברים בטור למעגל. כלומר, הוא צריך להיות חלק מהמסלול שדרכו הזרם זורם.
• איפה למקם: במעגל טורי, הזרם זהה בכל נקודה. לכן, את יכולה למקם את האמפרמטר בכל מקום לאורך המסלול הטורי.
  • אפשר למקם אותו לפני הנגד הראשון (\(R_1\)).
  • אפשר למקם אותו בין הנגד הראשון (\(R_1\)) לנגד השני (\(R_2\)).
  • אפשר למקם אותו אחרי הנגד השני (\(R_2\)).
• העיקרון: את "פותחת" את המעגל בנקודה כלשהי ומכניסה את האמפרמטר לתוך הפתח הזה, כך שהזרם יזרום דרכו.

מיקום מד המתח (וולטמטר) בחיבור טורי

• איך מחברים: וולטמטר תמיד מחברים במקביל לרכיב שאת רוצה למדוד את המתח עליו.
• איפה למקם:
  • למדידת המתח על הנגד הראשון (\(R_1\)): חברי את הוולטמטר כך שהדקי המדידה שלו יהיו מחוברים משני צידי הנגד הראשון (\(R_1\)). כלומר, קצה אחד של הוולטמטר יחובר לנקודה שלפני \(R_1\) (או אחרי \(R_2\) אם זה נוח יותר), והקצה השני יחובר לנקודה שאחרי \(R_1\) (או לפני \(R_2\)).
  • למדידת המתח על הנגד השני (\(R_2\)): חברי את הוולטמטר כך שהדקי המדידה שלו יהיו מחוברים משני צידי הנגד השני (\(R_2\)).
  • למדידת המתח הכולל על שני הנגדים: חברי את הוולטמטר כך שהדקי המדידה שלו יהיו מחוברים לנקודות הקיצוניות של שני הנגדים בטור. כלומר, קצה אחד יחובר לפני \(R_1\) (או אחרי \(R_2\)), והקצה השני יחובר אחרי \(R_2\) (או לפני \(R_1\)).

סיכום לחיבור טורי:

• אמפרמטר: בכל מקום לאורך המסלול הטורי (לפני \(R_1\), בין \(R_1\) ל-\(R_2\), או אחרי \(R_2\)).
• וולטמטר:
  • על \(R_1\): משני צידי \(R_1\).
  • על \(R_2\): משני צידי \(R_2\).
  • על שני הנגדים יחד: משני צידי החיבור הטורי כולו.

חשוב לזכור:

• ודאי שהמולטימטר (אם את משתמשת בו) מכוון למצב מדידה המתאים (זרם או מתח) ושהכבלים מחוברים לנקודות הנכונות במכשיר עצמו.
• במדידת זרם, חיבור וולטמטר במקום אמפרמטר (או להיפך) עלול לגרום לקצר ולנזק.

Ассистент: כן, אם יש לך שני נגדים המחוברים בטור, והמתח הכולל מתחלק ביניהם, אז המתח (הפוטנציאל) על כל אחד מהנגדים יהיה נמוך יותר מהמתח הכולל.

השאלה שלך נוגעת ישירות לחוק חלוקת המתח במעגל טורי.

במעגל טורי, המתח הכולל (\(V_{total}\)) מתחלק בין הנגדים בהתאם להתנגדות של כל אחד מהם. המתח על כל נגד פרופורציונלי להתנגדות שלו.

הנוסחאות הרלוונטיות הן:

1. התנגדות כוללת בטור:
   \(R_{total} = R_1 + R_2\)

2. זרם כולל במעגל (זהה בכל הרכיבים):
   \(I = \frac{V_{total}}{R_{total}} = \frac{V_{total}}{R_1 + R_2}\)

3. מתח על הנגד הראשון (\(R_1\)):
   \(V_1 = I \times R_1 = (\frac{V_{total}}{R_1 + R_2}) \times R_1\)

4. מתח על הנגד השני (\(R_2\)):
   \(V_2 = I \times R_2 = (\frac{V_{total}}{R_1 + R_2}) \times R_2\)

הסבר:

• המתח הכולל (\(V_{total}\)) הוא "הדחיפה" הראשונית שגורמת לזרם לזרום במעגל.
• כאשר הזרם עובר דרך הנגד הראשון (\(R_1\)), חלק מהמתח "נופל" עליו (כלומר, אנרגיה חשמלית מומרת לחום). גודל הנפילה הזו הוא \(V_1\).
• המתח הנותר ממשיך לנגד השני (\(R_2\)), והוא "נופל" עליו בגודל \(V_2\).
• סכום המתחים על כל הנגדים בטור שווה למתח הכולל: \(V_{total} = V_1 + V_2\).

לכן, התשובה היא כן: אם יש לך שני נגדים בטור, המתח על כל אחד מהם יהיה נמוך יותר מהמתח הכולל. אם ההתנגדויות שוות (\(R_1 = R_2\)), אז המתח יתחלק שווה בשווה (\(V_1 = V_2 = V_{total} / 2\)). אם ההתנגדויות שונות, המתח הגבוה יותר יהיה על הנגד בעל ההתנגדות הגבוהה יותר.

Ассистент: הבנתי את השאלה שלך לגבי סעיף א' בתרגיל. את שואלת אם אפשר למקם שני וולטמטרים: אחד בין הנגדים (כלומר, על הנגד השני, R) ואחד אחרי הנגד R1, וכן אמפרמטר, ואיפה למקם אותו.

בואי נפרט את המיקומים הנכונים:

מיקום הוולטמטרים:

1. וולטמטר ראשון (למדידת המתח על הנגד R):

   • כדי למדוד את המתח על הנגד R, יש לחבר את הוולטמטר במקביל לנגד R.
   • בדיאגרמה שבתרגיל, הנגד R מופיע כחלק מהקטע CB. לכן, יש לחבר את הוולטמטר כך שהדקיו יהיו מחוברים בנקודה C ובנקודה B.

2. וולטמטר שני (למדידת המתח על הנגד R1):

   • כדי למדוד את המתח על הנגד R1, יש לחבר את הוולטמטר במקביל לנגד R1.
   • יש לחבר את הוולטמטר כך שהדקיו יהיו מחוברים משני צידי הנגד R1.

מיקום מד הזרם (אמפרמטר):

• כפי שהסברתי קודם, במעגל טורי, הזרם זהה בכל נקודה.
• האמפרמטר צריך להיות מחובר בטור למעגל.
• את יכולה למקם אותו בכל מקום לאורך המסלול הטורי. לדוגמה:
  • לפני הנגד R1.
  • בין הנגד R1 לנגד R (כלומר, בנקודה C).
  • אחרי הנגד R (כלומר, בנקודה B).

לסיכום סעיף א':

• וולטמטר 1: במקביל לנגד R (בין נקודה C לנקודה B).
• וולטמטר 2: במקביל לנגד R1.
• אמפרמטר: בטור בכל נקודה לאורך המסלול הראשי של המעגל (לפני R1, בנקודה C, או בנקודה B).

המיקומים שציינת (אחד בין הנגדים ואחד אחרי R1) הם נכונים מבחינת העיקרון של מדידת מתח על רכיבים שונים במעגל טורי.

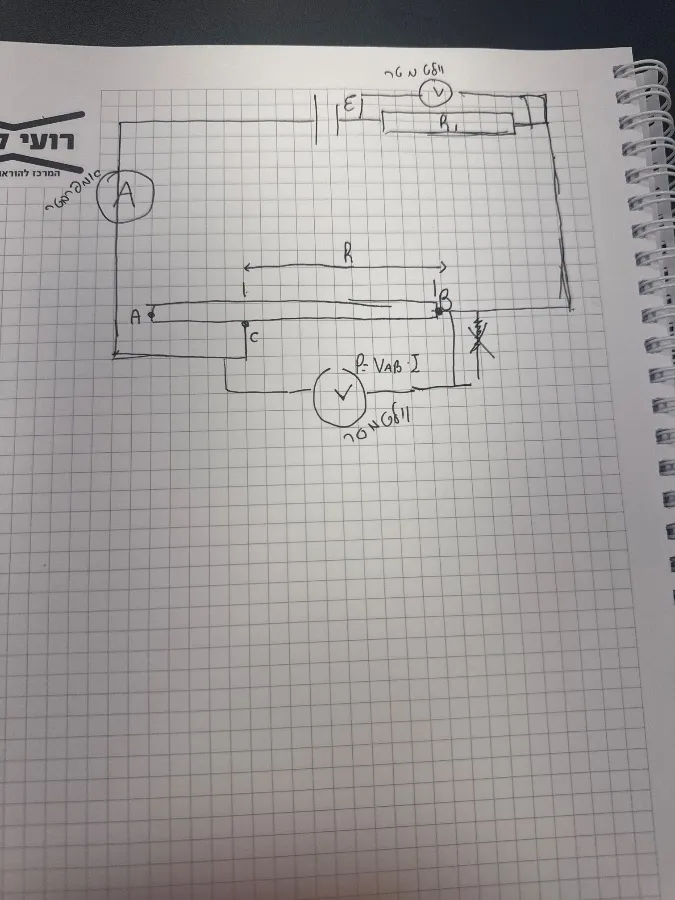

Ассистент: Ассистент: כן, השרטוט שלך נראה מצוין ומדויק!

• האמפרמטר (A) מחובר בטור, כפי שצריך להיות, והוא מודד את הזרם הכולל במעגל.
• הוולטמטר הראשון מחובר במקביל לנגד R (בין נקודה C לנקודה B), כפי שצריך להיות למדידת המתח על הנגד R.
• הוולטמטר השני מחובר במקביל לנגד R1, כפי שצריך להיות למדידת המתח על הנגד R1.

המיקומים האלה יאפשרו לך לבצע את המדידות הנדרשות בסעיף א' בצורה נכונה.

Ассистент: Ассистент: כדי לפתור את סעיף ב', עליך להשתמש בנוסחה שניתנה לך, ולהבין כיצד היא קשורה למדידות שביצעת בסעיף א'.

הנוסחה שניתנה היא:
\(P = \frac{e^2 R}{(R + R_1)^2}\)

הנוסחה הזו מחשבת את ההספק (\(P\)) על הנגד CB. נראה שהנגד CB הוא למעשה הנגד R.

הקשר למדידות מסעיף א':

בסעיף א', ביצעת את המדידות הבאות:
* זרם (I): מדדת את הזרם הזורם במעגל.
* מתח על R1 (V1): מדדת את המתח על הנגד R1.
* מתח על R (V_AB): מדדת את המתח על הנגד R (הנגד CB).

כיצד להשתמש בנוסחה:

הנוסחה שניתנה לך היא נוסחה כללית להספק על נגד במעגל טורי, כאשר היא מבוטאת באמצעות המתח הכולל של המקור (\(E\)) וההתנגדויות (\(R\) ו-\(R_1\)).

כדי לפתור את סעיף ב', עליך:

1. לזהות את הערכים בנוסחה:

   • \(E\): זהו המתח של מקור המתח (הסוללה) במעגל. ערך זה אמור להיות נתון או שניתן לחשב אותו מהמדידות שלך.
   • \(R\): זוהי ההתנגדות של הנגד CB. ערך זה אמור להיות נתון או שניתן לחשב אותו.
   • \(R_1\): זוהי ההתנגדות של הנגד R1. ערך זה אמור להיות נתון או שניתן לחשב אותו.

2. להציב את הערכים בנוסחה: לאחר שזיהית את כל הערכים, הציבי אותם בנוסחה כדי לחשב את ההספק \(P\).

דרכים נוספות לחישוב ההספק (אם הערכים נתונים או ניתנים לחישוב):

אם יש לך את המדידות מסעיף א', את יכולה לחשב את ההספק על הנגד R (CB) גם בדרכים אחרות, המבוססות על חוק אוהם והגדרת ההספק:

• באמצעות זרם ומתח:
  \(P = V_{AB} \times I\)
  כאשר \(V_{AB}\) הוא המתח שמדדת על הנגד R, ו-\(I\) הוא הזרם שמדדת במעגל.

• באמצעות זרם והתנגדות:
  \(P = I^2 \times R\)
  כאשר \(I\) הוא הזרם שמדדת, ו-\(R\) היא ההתנגדות של הנגד CB.

• באמצעות מתח והתנגדות:
  \(P = \frac{V_{AB}^2}{R}\)
  כאשר \(V_{AB}\) הוא המתח שמדדת על הנגד R, ו-\(R\) היא ההתנגדות של הנגד CB.

המלצה:

אם התרגיל דורש ממך להשתמש בנוסחה הספציפית שניתנה, אז עליך למצוא את הערכים של \(E\), \(R\), ו-\(R_1\) (אם הם לא נתונים ישירות) ולהציב אותם. אם התרגיל מאפשר לך להשתמש במדידות שלך, אז אחת משלוש הנוסחאות האחרונות תהיה הדרך הישירה ביותר לחישוב ההספק.

בדקי שוב את הנתונים שניתנו לך בתרגיל כדי לדעת איזה ערכים יש לך ואיזו דרך פתרון נדרשת.

Ассистент: Ассистент: Ассистент: הבנתי את השאלה שלך. את שואלת על מקור הנוסחאות להספק, ובפרט מדוע בחישוב ההספק מופיע הזרם בריבוע (\(I^2\)).

ההספק החשמלי הוא למעשה קצב העבודה החשמלית, או קצב העברת האנרגיה החשמלית. ישנן מספר דרכים להגדיר ולחשב אותו, והן נובעות מחוק אוהם ומהגדרות בסיסיות של מתח וזרם.

הגדרות בסיסיות:

• מתח (V): ההפרש בפוטנציאל החשמלי בין שתי נקודות. ניתן לחשוב עליו כעל "הלחץ" שדוחף את המטענים החשמליים. יחידות: וולט (V).
• זרם (I): קצב זרימת המטענים החשמליים דרך מוליך. יחידות: אמפר (A).
• התנגדות (R): מידת ההתנגדות של חומר לזרימת זרם חשמלי. יחידות: אוהם (\(\Omega\)).

הגדרת ההספק (P):

ההספק מוגדר כמכפלת המתח בזרם:
\(P = V \times I\)

זוהי ההגדרה הבסיסית ביותר של הספק חשמלי. היא אומרת שההספק הוא כמות האנרגיה המועברת ליחידת זמן.

שימוש בחוק אוהם כדי לקבל נוסחאות נוספות:

חוק אוהם קובע את הקשר בין מתח, זרם והתנגדות במוליך אוהמי:
\(V = I \times R\)

כעת, נוכל להציב את חוק אוהם בהגדרת ההספק כדי לקבל נוסחאות חלופיות:

1. הצבת V בנוסחת ההספק:
   אם נציב \(V = I \times R\) בנוסחת ההספק \(P = V \times I\), נקבל:
   \(P = (I \times R) \times I\)
   \(P = I^2 \times R\)
   זוהי הנוסחה שבה הזרם מופיע בריבוע. היא שימושית כאשר אנו יודעים את הזרם הזורם דרך רכיב ואת התנגדותו, ורוצים לחשב את ההספק המתפתח עליו (למשל, הספק המתפתח כחום בנגד).

2. הצבת I בנוסחת ההספק:
   מתוך חוק אוהם, ניתן לבטא את הזרם כ-\(I = \frac{V}{R}\).
   אם נציב זאת בנוסחת ההספק \(P = V \times I\), נקבל:
   \(P = V \times (\frac{V}{R})\)
   \(P = \frac{V^2}{R}\)
   נוסחה זו שימושית כאשר אנו יודעים את המתח על פני רכיב ואת התנגדותו.

לגבי הנוסחה שניתנה לך בסעיף ב':

\(P = \frac{e^2 R}{(R + R_1)^2}\)

נוסחה זו היא למעשה נגזרת של הנוסחאות שהצגתי, תוך שימוש במתח הכולל של המקור (\(E\)) ובחישוב הזרם הכולל במעגל הטורי (\(I = \frac{E}{R + R_1}\)).

אם ניקח את הנוסחה \(P = I^2 \times R\) (הספק על הנגד R) ונציב במקומה את הביטוי לזרם \(I = \frac{E}{R + R_1}\), נקבל:
\(P = (\frac{E}{R + R_1})^2 \times R\)
\(P = \frac{E^2}{(R + R_1)^2} \times R\)
\(P = \frac{E^2 R}{(R + R_1)^2}\)

זו בדיוק הנוסחה שניתנה לך. היא מבטאת את ההספק על הנגד R באמצעות המתח הכולל של המקור וההתנגדויות של שני הנגדים במעגל הטורי.

לסיכום:
הופעת הזרם בריבוע בנוסחה \(P = I^2 \times R\) נובעת מהצבת חוק אוהם (\(V=IR\)) בהגדרת ההספק הבסיסית (\(P=VI\)). נוסחה זו שימושית מאוד לחישוב ההספק המתפתח על רכיב כאשר ידועים הזרם וההתנגדות.

Ассистент: Ассистент: Ассистент: Ассистент: אני מבין שאת מתקשה להבין מהו הסימון \(E\) בנוסחה שניתנה לך.

בדיאגרמה שציירת, הסימון \(E\) מייצג את מתח המקור או כוח אלקטרו-מניע (כא"מ) של הסוללה. זהו המתח החשמלי שהסוללה מספקת למעגל.

בנוסחה:
\(P = \frac{E^2 R}{(R + R_1)^2}\)

• \(E\) הוא המתח של הסוללה.
• \(R\) היא ההתנגדות של הנגד CB.
• \(R_1\) היא ההתנגדות של הנגד R1.
• \(P\) הוא ההספק המתפתח על הנגד R (הנגד CB).

כיצד למצוא את הערך של E?

בדרך כלל, ערכו של \(E\) יהיה נתון בשאלה או שניתן יהיה לחשב אותו מהמדידות שלך. אם לא נתון במפורש, ייתכן שתצטרכי להשתמש במדידות שביצעת בסעיף א' כדי לחשב אותו.

לדוגמה, אם את יודעת את הזרם הכולל במעגל (\(I\)) ואת סכום ההתנגדויות (\(R + R_1\)), אז לפי חוק אוהם:
\(E = I \times (R + R_1)\)

אם יש לך את המדידות של המתח על הנגד R (\(V_{AB}\)) והמתח על הנגד R1 (\(V_1\)), אז מתח המקור הוא סכום המתחים הללו:
\(E = V_{AB} + V_1\)

לסיכום:
הסימון \(E\) בנוסחה מייצג את המתח שמספקת הסוללה למעגל. עליך למצוא את ערכו מתוך נתוני השאלה או לחשב אותו באמצעות המדידות שלך.

Ассистент: Ассистент: Ассистент: Ассистент: Ассистент: אני מבין שאת תוהה מדוע הנוסחה להספק \(P = \frac{E^2 R}{(R + R_1)^2}\) לא הוצגה לך מלכתחילה, אלא רק לאחר שביצעת את המדידות בסעיף א'.

הסיבה לכך היא בדרך כלל מתודולוגית בלימוד פיזיקה ומעגלים חשמליים:

1. הבנה של מושגי יסוד: קודם כל, חשוב להבין את המושגים הבסיסיים של מתח, זרם והתנגדות, ואת הקשר ביניהם באמצעות חוק אוהם.
2. מדידות מעשיות: סעיף א' נועד לאפשר לך לבצע מדידות ישירות במעגל. זה עוזר לך לראות כיצד המושגים התיאורטיים באים לידי ביטוי במציאות. מדידות אלו הן הבסיס להבנה אמפירית של המעגל.
3. חישובים מבוססים על מדידות: לאחר שיש לך את המדידות, את יכולה להשתמש בהן כדי לחשב גדלים אחרים. לדוגמה, את יכולה לחשב את ההספק באמצעות הנוסחאות הפשוטות יותר המבוססות ישירות על המדידות שלך (\(P = V \times I\), \(P = I^2 \times R\), \(P = \frac{V^2}{R}\)).
4. הצגת נוסחאות תיאורטיות מורכבות: הנוסחה \(P = \frac{E^2 R}{(R + R_1)^2}\) היא נוסחה תיאורטית שמבטאת את ההספק על רכיב אחד במעגל טורי, תוך שימוש במתח המקור ובכל ההתנגדויות במעגל. נוסחה זו שימושית כאשר אינך יכולה למדוד את המתח או הזרם ישירות על הרכיב המעניין, אך את יודעת את ערכי ההתנגדויות ואת מתח המקור. היא מראה כיצד ניתן לחשב את ההספק גם ללא מדידות ישירות על הרכיב עצמו, אלא על ידי ניתוח תיאורטי של המעגל כולו.

למה לא בהתחלה?

• הימנעות מבלבול: הצגת נוסחה מורכבת כמו זו בהתחלה עלולה לבלבל, במיוחד אם עדיין לא הבנת את מושגי היסוד ואת חשיבות המדידות.
• הדגשת החשיבות של מדידות: התרגיל בנוי כך שתתחילי מהבסיס (מדידות) ותתקדמי לחישובים מורכבים יותר. זה מדגיש את החשיבות של איסוף נתונים אמפיריים.
• הבנה הדרגתית: הדרך שבה התרגיל בנוי מאפשרת לך להבין את הקשר בין המדידות שלך לבין החישובים התיאורטיים. את רואה כיצד ניתן להגיע לאותה תוצאה (הספק) בדרכים שונות.

במילים אחרות, הנוסחה המורכבת יותר מוצגת בדרך כלל בשלב מאוחר יותר, לאחר שהבנת את היסודות ואת הדרכים הפשוטות יותר לחשב את ההספק באמצעות מדידות ישירות.
